Danieli Automation - ID6100
8 8 . . P P A A R R T T I I D D I I R R I I C C A A M M B B I I O O
D D e e s s c c r r i i z z i i o o n n e e
Vetro di protezione 54 x 34 x 3 mm
Scheda elettronica base
Scheda elettronica supporto CCD
Connettore maschio a 19 poli tipo MIL
Guarnizione per connettore MIL
Connettore femmina a 19 poli tipo MIL
Raccordo per connettore femmina
Fotorilevatore
Connettore MIL
femmina a 19 poli
Pag. 12
C C o o d d i i c c e e D D . . A A . .
3985000035
5111200015
5111200025
3349000162
3349000182
3349000163
072260PC205
Vetro di protezione
(parte di ricambio)
Raccordo per
guaina flessibile

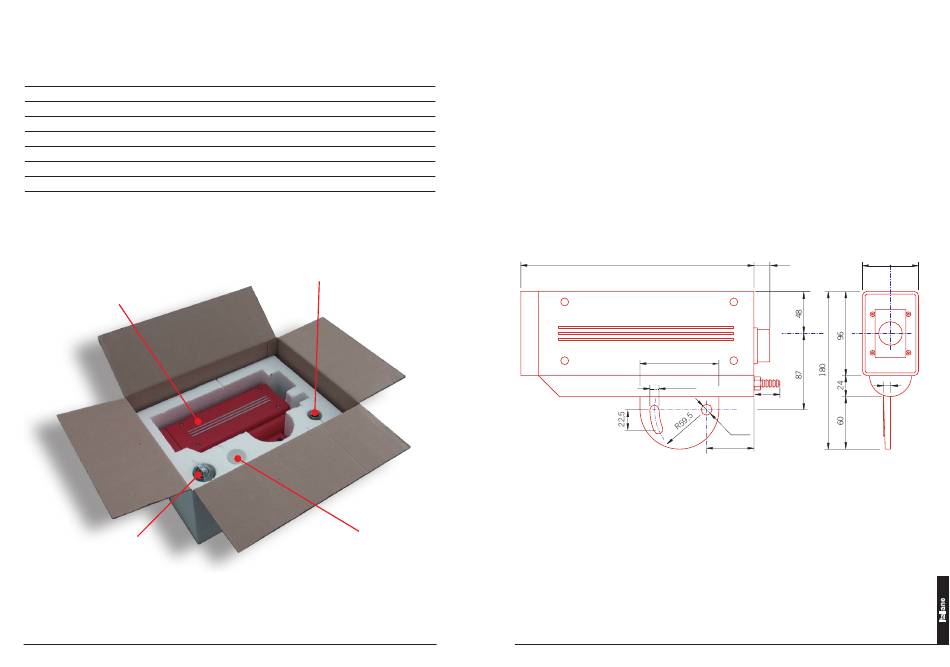

1 1 2 2 F F o o r r n n i i t t u u r r a a c c o o m m p p l l e e t t a a
d d e e l l f f o o t t o o r r i i l l e e v v a a t t o o r r e e
I I D D 6 6 1 1 0 0 0 0
9 9 . . I I N N F F O O R R M M A A Z Z I I O O N N I I A A G G G G I I U U N N T T I I V V E E
La figura 13 riporta le dimensioni d'ingombro del fotorilevatore.
In figura 14 è riportato un esempio di realizzazione di un supporto atto a contenere e proteggere il
fotorilevatore ID6100.
266
90
10.5
Vista laterale
*DIN Reference (mm)
Manuale d'installazione ed uso
64
18
=
=
8
29
12.5
54
Vista frontale
1 1 3 3 D D i i m m e e n n s s i i o o n n i i d d e e l l l l a a
f f o o t t o o c c e e l l l l u u l l a a
Pag. 13
