Danieli Automation - ID6100
1 1 . . I I N N T T R R O O D D U U Z Z I I O O N N E E
Scopo di questo manuale è fornire le informazioni necessarie per l'installazione, l'utilizzo e la manu-
tenzione del rilevatore d'ansa ID6100.
Vengono fornite indicazioni sul principio di funzionamento, sul campo di applicabilità del dispositi-
vo, sulle parti di ricambio.
2 2 . . D D E E S S C C R R I I Z Z I I O O N N E E G G E E N N E E R R A A L L E E
ID6100 è un rilevatore ottico ad infrarossi, funzionante con corpi caldi a temperatura superiore ai
700 °C .
É progettato per l'utilizzo in laminatoio, posto fra due gabbie, come sensore per il rilievo della posi-
zione d'ansa.
Il sistema ottico è composto da un filtro ed una lente asferica che focalizza l'emissione infrarosso del
laminato su un array lineare di fotoelementi (CCD).
2 2 . . 1 1 C C a a m m p p i i d d i i a a p p p p l l i i c c a a z z i i o o n n e e
ID6100 è progettata specificamente per l'impiego negli impianti di laminazione a caldo per l'acciaio.
Le caratteristiche costruttive del fotorilevatore lo rendono adatto all'utilizzo in ambienti industriali gra-
vosi.
ID6100 è predisposta per essere alimentata a corrente continua in bassa tensione, ed è provvista di
uscite analogiche (in tensione e in corrente) e uscite a collettore aperto NPN e PNP, isolate galvani-
camente, protette contro i sovraccarichi e le sovratensioni.
2 2 . . 2 2 A A s s p p e e t t t t o o f f i i s s i i c c o o

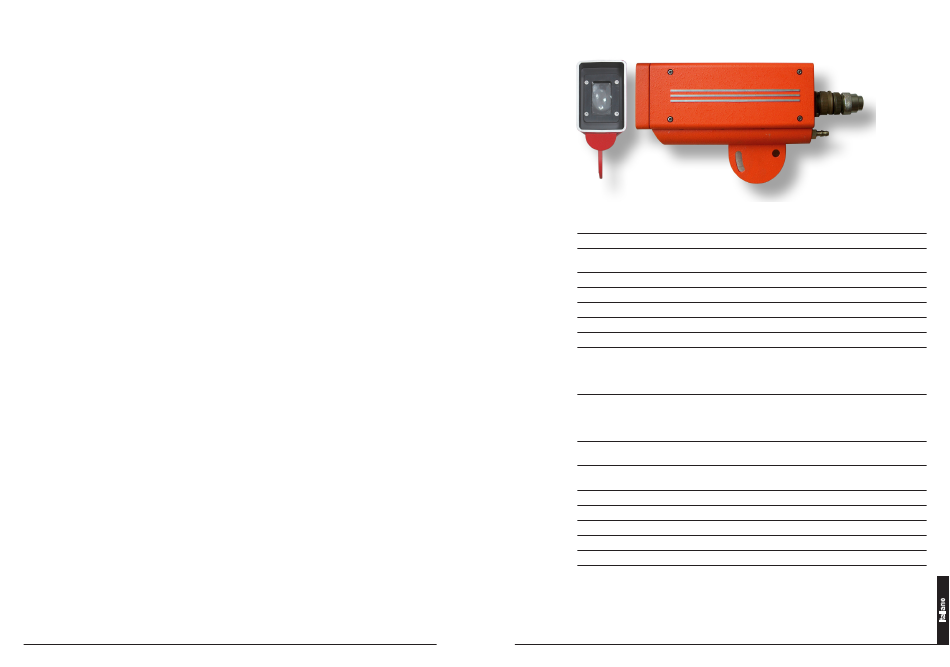

Il contenitore del fotorilevatore ID6100, come visibile in figura 1, è realizzato in pressofusione di allu-
minio ed è provvisto di un circuito incorporato per il raffreddamento a fluido.
Detto circuito può essere alimentato con aria, con acqua o con altri fluidi refrigeranti in funzione
delle condizioni ambientali di lavoro.
Il fotorilevatore è provvisto di una piastra di supporto di forma semicircolare che ne consente il fis-
saggio e l'orientamento sul piano verticale entro un angolo di circa 30°.
Pag. 4
3 3 . . C C A A R R A A T T T T E E R R I I S S T T I I C C H H E E T T E E C C N N I I C C H H E E
Spettro rilevabile
Temperatura dell'oggetto da rilevare
Ampiezza del campo di osservazione
Risoluzione della posizione
Temperatura di lavoro
Temperatura di immagazzinamento
Alimentazione
Consumo
Uscita NPN
Uscita PNP
Posizione d'ansa, uscita analogica
in tensione (POS)
Posizione d'ansa, uscita analogica
in corrente (IPO)
Tempo di risposta
Alimentazione dispositivo di Auto-test
Grado di protezione
Dimensioni (connettori esclusi)
Peso
Manuale d'installazione ed uso
1 1
da 830 a 1000 nm
da 700 a 1200 °C
verticale: 45°/30° (selezionabile)
orizzontale: 0,5°
0,1°
da 0 a +50°C
da -5 a +80°C
24 V c.c. ± 20%
300mA 24 Vc.c. 7.2W
Collettore aperto, 30 V Max
I out Max = 200 mA (*)
@T amb = 50°C
una sola uscita utilizzata (**)
Collettore aperto, 30 V Max
I out Max = 200 mA (*)
@T amb = 50°C
una sola uscita utilizzata (**)
0/10V, -10/+10V, -5/+5V,
Imax=10mA (*)
(selezionabile)
0/20mA, 4/20mA, (selezionabile)
R max 250 Ohm (*)
<3 ms
24 V c.c. / 10 mA
IP55
266 x 180 x 64 mm (fig.13)
1.85 Kg
(*): Uscite protette contro i corti circuiti.
(**): Nel caso in cui vengano utilizzate con
temporaneamente entrambe le uscite (NPN
e PNP), la massima corrente consentita è
100 mA per ciascuna uscita.
Pag. 5
