Smart Thermostat

tado° Smart Thermostat
Das tado° Smart Thermostat ersetzt ein bestehendes Ther-
mostat oder wirkt als drahtloses Thermostat in Verbindung
mit der tado° Extension Box bei Heizsystemen, die noch
kein drahtgebundenes Raumthermostat haben. Es misst die
Raumtemperatur und erlaubt das Einstellen der Betriebsart
und der Solltemperatur. Wenn es direkt an die Heiztherme an-
geschlossen ist, regelt es die Heizung direkt. Wenn es nicht
drahtgebunden angeschlossen ist, kommuniziert es mit der Heiztherme über die tado°
Extension Box.
Das tado° Smart Thermostat wird über drei AAA Batterien versorgt, die zum Liefer-
umfang gehören. Der Papierstreifen am Batteriefach muss entfernt werden, um die
Spannungsversorgung zu aktivieren. Die Batterien haben in der Regel eine Lebens-
dauer von ca. 2 Jahren. tado° informiert per E-Mail und/oder Push-Nachricht wenn es
Zeit ist die Batterien zu wechseln.
Vor der Installation bitte unbedingt die Hinweise
!
im Kapitel „Installation" beachten.

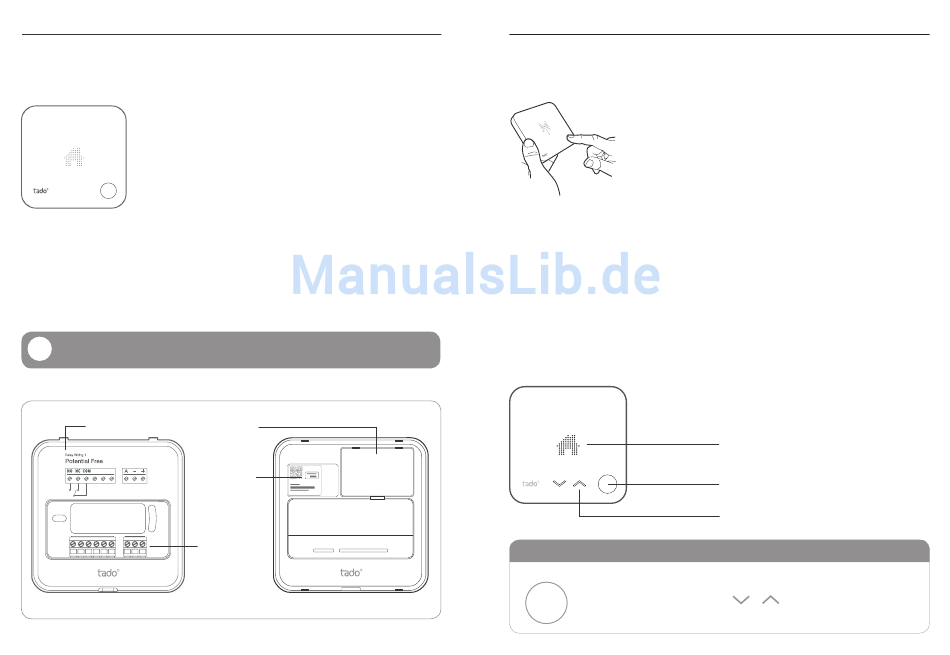

Mechanisches Design
Anschlussdiagramm
Seriennummer
& Authentifizierungs-
code
Klemmblöcke
Wandmontageplatte
Batteriefach
Gerätrückseite
Smart Thermostat – Bedienung

Bedienung

Das Smart Thermostat hat eine Benutzerschnittstelle (User
Interface - UI) die durch Drücken des mechanischen Tasters
in der rechten unteren Ecke aktiviert wird. Im aktivierten
Zustand, wird zunächst die aktuell gemessene Temperatur
angezeigt. Der mechanische Taster wird verwendet, um das
Menü zu durchlaufen.
Das nächste Drücken wechselt zur Betriebsart / Betriebsmodus Anzeige. Nach einem
weiteren Drücken, wird die Solltemperatur angezeit und kann über die zwei Cap-
Touch-Pfeile eingestellt werden, die immer dann aufleuchten, wenn Einstellungen
vorgenommen werden können. Einstellungsänderungen werden nach 3 Sekunden
gespeichert, was durch ein Blinken der Einstellung angezeigt wird. Das Speichern der
Einstellung kann auch durch das Drücken des mechanischen Tasters erreicht werden.
Die Einstellung wird gespeichert und es wird in den nächsten Menüpunkt gewechselt.
Bei Heizsystemen, die die Bereitung von Warmwasser unterstützen, sind der aktuelle
Warmwasserzustand (on/off oder die Temperatur bei bestimmten Systemen) und die
Warmwasserbetriebsart durch erneutes Drücken des mechanischen Tasters zugäng-
lich.
KONTROLLELEMENTE
Der mechanische Taster
aktiviert und wechselt durch
das Menü
tado° – Handbuch & Technische Dokumentation V1.2
LED-Matrix-Anzeige
Mechanischer Taster
Cap-Touch-Pfeile
Die Cap-Touch-Pfeile erlauben
das Einstellen der Betriebsart
und der Solltemperatur
