Inhaltszusammenfassung für tado° Smart

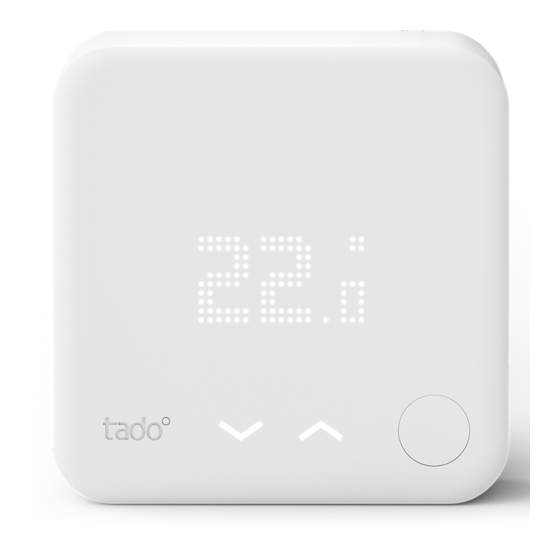

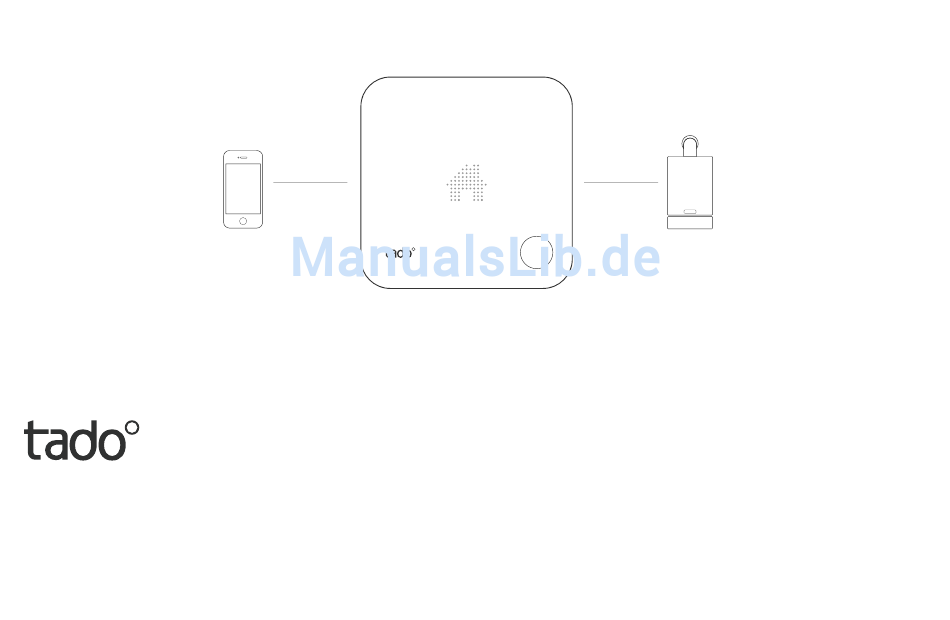

- Seite 1 Handbuch & Technische Dokumentation V1.1 tado° Smart Thermostat tado° Extension Kit DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Smart Thermostat • Bedienung • Menüstruktur • Sonderzustände • Pairing & Reset • Schnittstellen • Richtige Platzierung des Smart Thermostats als Sensor Extension Box • Bedienung • Pairing & Reset • Mechanisches Design • Schnittstellen Bridge Installation Support Technische Spezifikationen Regulatorische Konformität... -
Seite 3: Produktpakete
Sensor und Fernbedienung Box installiert wird (hängt vom bestehenden Heizsystem ab) • Steuert die Heizung auf der Basis von Sensordaten vom Smart Thermostat • Üblicherweise in der Nähe der Heiztherme angebracht oder als Ersatz für eine bestehende externe Steuerung TADO°... -
Seite 4: Kompatibilität
• Systemen mit analogen & digitalen BUS Schnittstellen Das tado° Smart Thermostat regelt die Temperatur vollautomatisch abhängig von den Aufenthaltsorten der Bewohner und deren Entfernung von zu Hause. So wird nur ge- Die Kompatibiliät mit spezifischen Heizsystemen kann unter www.tado.com überprüft heizt, wenn es wirklich nötig ist. -
Seite 5: Funktionen
Funktionen Funktionen Heizbetriebsarten tado° wurde für mobile Endgeräte und das Web entwickelt. Es gibt drei Heizbetriebsarten. Einstellungen von tado° können am einfachsten in der tado° Applikation für Smartphones vorgenommen werden. Die Appli- kation ist für iOS (ab Version 7.1), Android (ab Version 2.3) und Windows Phone (ab Version 8.1) verfügbar. -
Seite 6: Smart Thermostat
Extension Box. Touch-Pfeile eingestellt werden, die immer dann aufleuchten, wenn Einstellungen Das tado° Smart Thermostat wird über drei AAA Batterien versorgt, die zum Liefer- vorgenommen werden können. Einstellungsänderungen werden nach 3 Sekunden umfang gehören. Der Papierstreifen am Batteriefach muss entfernt werden, um die gespeichert, was durch ein Blinken der Einstellung angezeigt wird. -
Seite 7: Menüstruktur
Smart Thermostat – Menüstruktur HEIZUNG Hot Water (not supported by all heating systems) WARMWASSERBEREITUNG (Nicht von allen Heizsystemen unterstützt) 1. Zustand 2. Betriebsart / Modus 3. Einstellungen 4. Zustand 5. Wasser - Betriebsart (1x Taster drücken) (2x Taster drücken) (3x Taster drücken) (4x Taster drücken) -
Seite 8: Sonderzustände
Die Aktivierungs-Mitteilungen werden direkt nach dem Drücken des mechanischen Die Zustände und das Verhalten unterscheiden sich wenn ein Extension Kit vorhanden Tasters angezeigt. ist. BLINK-MITTEILUNGEN MÖGLICHE FEHLERZUSTÄNDE SMART THERMOSTAT + EXTENSION KIT Leere Batterie Update Legionellenschutz Fensteröffnungs- Das Smart Thermostat hat... -
Seite 9: Pairing & Reset
Smart Thermostat – Pairing & Reset Bei der Installation muss das Thermostat mit der Bridge gepaired werden. Zur Fehlerbehebung kann das Thermostat neu gestartet werden. RESET PAIRING Drücken & Halten des Tasters bis das Pairing Symbol blinkt Drücken & Halten des Tasters bis... -
Seite 10: Schnittstellen
Funktion zu außer dem sicheren „Parken” der überschüssigen Kabel. zu vermeiden • Das Smart Thermostat sollte an einer Stelle ohne Luftzug (in der Nähe eines Fens- Um ein analoges Thermostat anzuschließen, werden die Kleinspannungsanschluss- ters oder einer Tür) oder Wärmequellen, wie etwa von Heizkörpern und elektrischen klemmen auf der rechten Seite verwendet. -
Seite 11: Extension Box
Die tado° Extension Box wirkt als Kommunikationsver- Die Extension Box hat einen mechanischen Taster und eine bindung zwischen dem tado° Smart Thermostat und der weiße LED, die durch das Frontgehäuse scheint. Im Normal- Heiztherme. Es ersetzt externe Empfänger, externe Steuer- betrieb pulsiert die LED langsam. -
Seite 12: Mechanisches Design
Extension Box – Mechanisches Design Mechanisches Design Kontaktpins Seriennummer & Authentifizierungscode Jumper Wandmontageplatte- Anschlussdiagramme 1. Einhängen an der Wandmontageplatte und herunterklappen Gerätrückseite Klemmblöcke Bohrungen für die Wandmontage Schrauben zur Gehäusefixierung 2. Fixierung mit Hilfe der Schrauben Wandmontageplatte Montage tado° – Handbuch & Technische Dokumentation V1.2... -
Seite 13: Schnittstellen
Extension Kit – Schnittstellen Schnittstellen Die Extension Box hat Anschlüsse für Relais (mit 1-4 gekennzeichnet) und für analoge und digitale Schnittstellen (mit A, -, + gekennzeichnet). Es kann aus zwei verschiede- nen Relais Konfigurationen gewählt werden. Diese werden durch zwei unterschiedliche Steckbrücken-Stellungen („Jumper”-Stellungen) unterschieden. -
Seite 14: Bridge
Bridge Bridge – LED Aktionen tado° Bridge Die tado° Bridge ist die Verbindung zwischen dem tado° Smart LINK LED AKTION BEDEUTUNG link router Thermostat und den tado° Servern. Sie wird mit dem Router über internet ein normales Ethernet-Kabel verbunden und kommuniziert drahtlos... -
Seite 15: Installation
Installation Support tado° Installation Für Unterstützung besuche bitte: support.tado.com tado° stellt spezifische Installationsanleitungen für jedes Heizsystem bereit. Diese Anleitungen werden in einem Online-Installationsassistenten bereitgestellt. Diese Doku- mentation ist kein Ersatz dieser spezifischen Anleitungen und stellt nur eine allgemeine Beschreibung der tado° Geräte und Funktionen und keine Anleitung zur Installation dar. Für telefonische Unterstütztung melde dich bitte unter: INSTALLATIONSPROZESS UK: +44 (0)20 35144881... -
Seite 16: Technische Spezifikationen
Regulatorische Konformität Technische Spezifikationen EU-Konformitätserklärung tado° Smart Thermostat (Model RU01) Abmessungen: circa 104 x 104 x 19 mm (L x B x H) / circa 132 g Betriebsspannung: 5-36V DC 0.2A / 4.5V DC (3xAAA batteries, 1,200 mA/h) Batteriebetriebsdauer (bei Batteriebetrieb): ~ 2 Jahre Relais: max.
