Inhaltszusammenfassung für tado° RU01

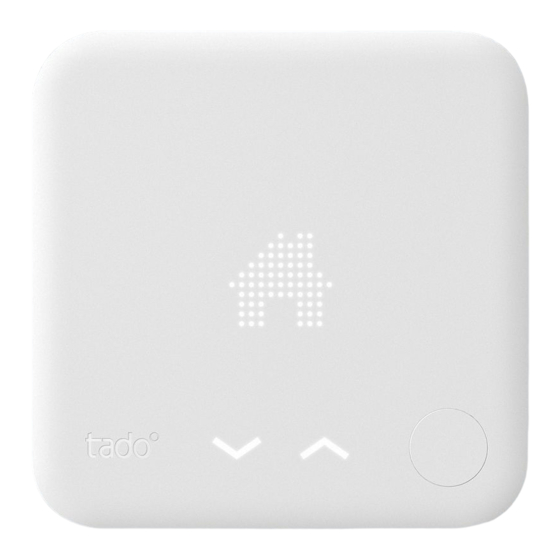

- Seite 1 Technische Dokumentation V1.0 tado° Smart Thermostat tado° Extension Box tado° Additional Thermostat DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Inhalt Produktüberblick Kompatibilität Modellprädiktive Regelung Mobile- and Web-Applikation UI Smart Thermostat UI Systemkomponenten • tado° Bridge • tado° Smart Thermostat • tado° Extension Box Support Technische Spezifikationen tado° – Technische Dokumentation V1.0... -
Seite 3: Produktüberblick
Produktüberblick tado° Smart Thermostat tado° Extension Kit • Misst Temperatur, Feuchtigkeit und Lichtintensität • Benötigt für den Ersatz von Warmwasser steuern- • Zeigt die gemessene Temperatur an und erlaubt den Programmern (nur UK) • Empfohlen für Heizsysteme ohne Raumther- das Einstellen der Betriebsart und der Solltempe- ratur mostat (die Extension Box wirkt als Empfänger;... -
Seite 4: Product Overview
Product Overview Kompatibilität tado° Additional Thermostat Kompatibilität tado° funktioniert mit fast allen Heizungen: • Zusätzliches Thermostat für die Steuerung meh- Brennwertthermen rerer Heizzonen Niedertemperaturkesseln • Ein Thermostat pro Zone wird benötigt Konventionellen Gas- und Öl-Thermen Konventionellen Fußbodenheizungen Elektrischen Fußbodenheizungen (maximaler Schaltstrom 6A) Luft- und Erdwärmepumpen Systemen mit Schaltspannung bis 230V tado°... -
Seite 5: Modellprädiktive Regelung
Modellprädiktive Regelung Modellprädiktive Regelung Ein Programmieren von An- oder Abwesenheitszeiten entfällt bei tado°. Die zum Patent angemeldeten Algorithmen sorgen selbstständig dafür, dass sich die Heizleistung dem Bedarf des Nutzers anpasst. Automatisiert wird für jeden Haushalt ein Gebäudemodell erstellt. Dadurch ist die tado° eigne proprietäre modellprädiktive Reglung in der Lage auch Wetterprognosen in die Regelstrategie einzubeziehen und damit den Energiebe- darf und das Raumklima zu optimieren. -
Seite 6: Mobile- And Web-Applikation Ui
Mobile- und Web-Applikations UI Mobile- und Web-Applikations UI tado° wurde für mobile Endgeräte und das Web entwickelt. Entsprechend können Heizbetriebsarten die Einstellungen von tado° am einfachsten in der tado° Applikation für Smartphones Es gibt drei Heizbetriebsarten. vorgenommen werden. Die Applikation ist für iOS (ab Version 7.1), Android (ab Version 2.3) und Windows Phone (ab Version 8.1). -
Seite 7: Smart Thermostat Ui
Smart Thermostat UI Smart Thermostat UI Das Smart Thermostat hat eine Benutzerschnittstelle (UI=User Interface) das durch Drücken des mechanischen Tasters in der rechten unteren Ecke aktiviert werden kann. Im aktivierten Zustand, wird zunächst die aktuell gemessene Temperatur angezeigt. der mechanische Taster wird verwendet, um das Menü zu durchlaufen. Das nächste Drücken wechselt zur Betriebsart / Betriebsmodus Anzeige. - Seite 8 Smart Thermostat UI HEIZUNG WARMWASSERBEREITUNG (nicht von allem Heizsystemen unterstützt) Hot Water (not supported by all heating systems) Zustand Betriebsart / Modus Einstellungen Zustand Wasser-Betriebsart (1x drücken) (2x drücken) (3x drücken) (4x drücken) (5x drücken) Auto-Betrieb Relais Warmwasser Warmwassersysteme System am Digitalen Bus Warmwasser Auto-Betrieb...
-
Seite 9: Systemkomponenten
Systemkomponenten – tado° Bridge tado° Bridge Die tado° Bridge ist das Vermittlungsverät zwischen dem tado° link router Smart Thermostat und den tado° Servern. Es wird mit dem Router internet über ein normales Ethernet-Kabel verbunden und kommuniziert drahtlos mit dem Smart Thermostat. Verbinden der tado°... -
Seite 10: Tado° Smart Thermostat
Systemkomponenten – tado° Smart Thermostat tado° Smart Thermostat Correct Placement of the Smart Thermostat Wenn das Smart Thermostat kein Thermostat mit bestehendem Kabelanschluss er- Das tado° Smart Thermostat ersetzt ein bestehendes Ther- mostat oder wirkt als drahtloses Thermostat in Verbindung setzt, kann es an einer beliebigen Stelle im Raum angebracht werden. -
Seite 11: Anschluss
Systemkomponenten – tado° Smart Thermostat Anschluss PROBLEMBEHEBUNG: Das Smart Thermostat kann durch Drücken des mechani- schen Tasters für länger 8sek neu gestartet werden. Das tado° Smart Thermostat unterstützt sowohl 230V als auch Schnittstellen mit Kleinspannung. Das Anschlussdiagram auf der Rückseite des Geräts zeigt die An- schlüsse für den Relais-Betrieb, drei isolierte Park-Klemmen für überschüssige Kabel (vom zu ersetzenden Thermostat) und drei Kleinspannungsanschlüsse für Analog- und Bus-Kommunikation. -
Seite 12: Tado° Extension Box
Systemkomponenten – tado° Extension Box tado° Extension Box Anschluss Die Extension Box hat 230V und Kleinspannungsanschlüsse. Zwei Relais-An- Die tado° Extension Box wirkt als Kommunikationsver- bindung zwischen dem tado° Smart Thermostat und der schluss-Konfigurationen sind möglich and werden durch zwei unterschiedliche Heiztherme. -
Seite 13: Support
Support Technische Spezifikationen Für Unterstützung besuche bitte: tado° Smart Thermostat (Model RU01) tado.com/support Abmessungen: circa 104 x 104 x 19 mm (L x B x H) / circa 132 g Betriebsspannung: 5-36V DC 0.2A / 4.5V DC (3xAAA batteries, 1,200 mA/h) Retails: max.
