Extension Box

tado° Extension Box
Die tado° Extension Box wirkt als Kommunikationsver-
bindung zwischen dem tado° Smart Thermostat und der
Heiztherme. Es ersetzt externe Empfänger, externe Steuer-
geräte oder wird direkt mit der Heiztherme verbunden.
Die Extension Box wird entweder durch einen Anschluss
an eine 230V Spannungsversorgung oder durch von der
Heiztherme zur Verfügung gestellte Kleinspannung mit
Strom versorgt. Für einen sogenannten potentialfreien An-
schluss ist bei bestimmten Heizsystemen ein zusätzliches
Stromkabel erforderlich, das von tado° auf Anfrage bereit-
gestellt wird.
Vor der Installation bitte unbedingt die Hinweise
!
im Kapitel „Installation" beachten.
Extension Box – Bedienung

Bedienung

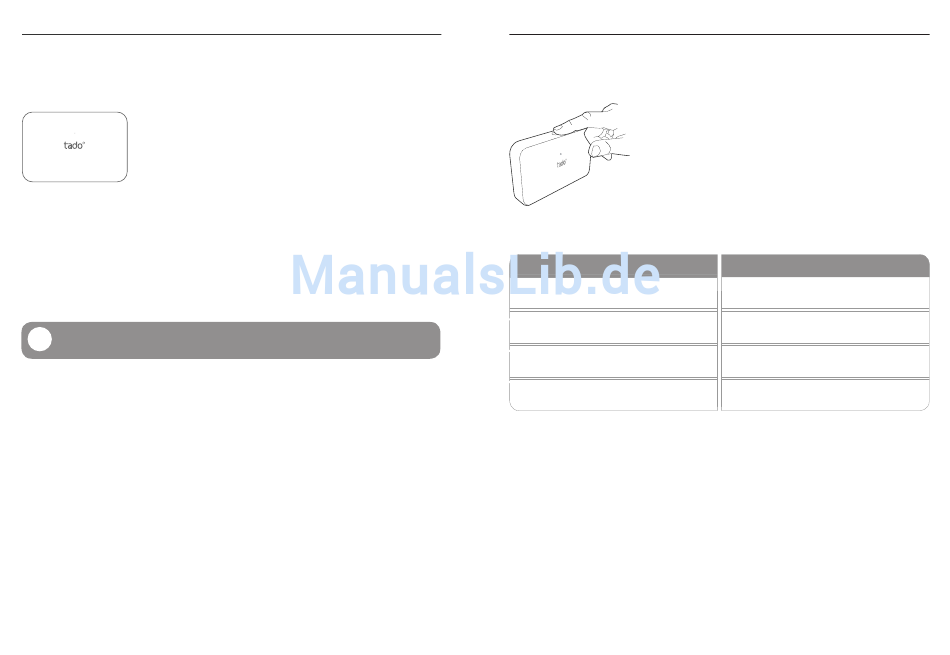

Die Extension Box hat einen mechanischen Taster und eine
weiße LED, die durch das Frontgehäuse scheint. Im Normal-
betrieb pulsiert die LED langsam.
LED Anzeige
LED AKTION
Aus
Blinken
Blinken (Schnell)
Pulsieren (Langsam)
Pairing & Reset
Während der Installation muss die Extension Box mit der Bridge gepaired werden. Die
Extension Box kann durch Drücken des mechanischen Tasters für 4-5 Sekunden (bis
die LED anfängt schnell zu pulsieren) und anschließend Loslassen in den Pairing-
Modus versetzt werden. Die Extension Box nimmt automatisch Kontakt mit der Bridge
auf. Die LED fängt an langsam zu pulsieren wenn das Pairing erfolgreich war.
Ein Neustart der Extension Box erfolgt durch Drücken des mechanischen Tasters. Die-
ser muss für mehr als 8 Sekunden gedrückt werden bis die LED sich ausschaltet. Dann
startet die Extension Box neu nachdem der Taster losgelassen wird.
tado° – Handbuch & Technische Dokumentation V1.2
BEDEUTUNG
Keine Stromversorgung
Verbindungsaufbau
Pairing
Normaler Betrieb
