Smart Thermostat – Schnittstellen
Schnittstellen

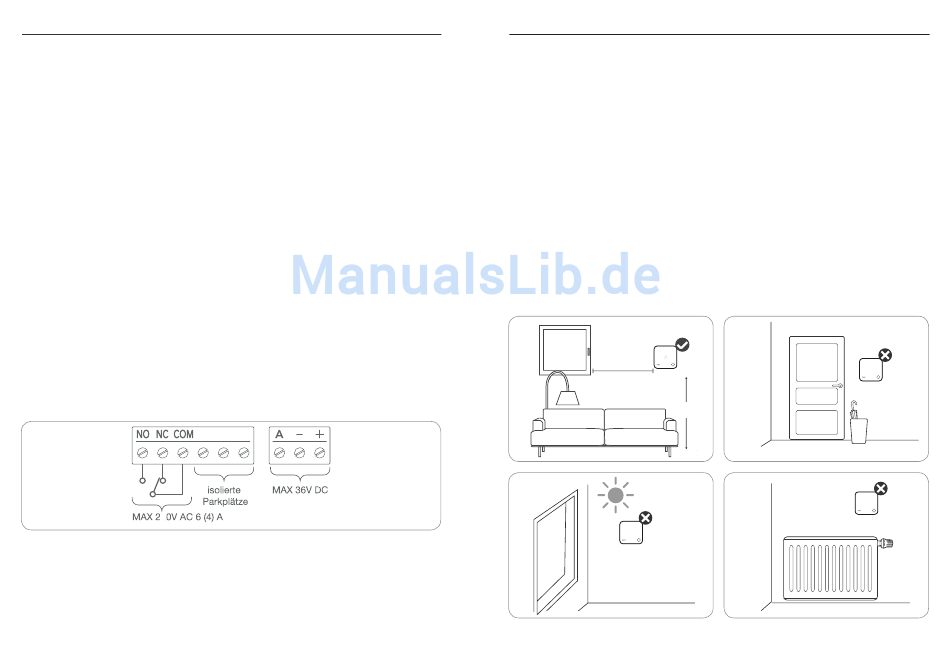

Das tado° Smart Thermostat unterstützt sowohl 230V als auch Schnittstellen mit
Kleinspannung. Das Anschlussdiagramm auf der Rückseite des Geräts zeigt die An-
schlüsse für den Relais-Betrieb, drei isolierte Park-Klemmen für überschüssige Kabel
(vom zu ersetzenden Thermostat) und drei Kleinspannungsanschlüsse für Analog- und
Bus-Kommunikation.
Wenn ein Relais-Thermostat zu ersetzen ist, sind COM und NO und optional NC
(sofern im aktuellen Thermostat vorhanden)zu verbinden. Überzählige Kabel, wie etwa
eine Erde, können mit den Park-Klemmen ohne Beschriftung verbunden werden. Ihnen
kommt keine Funktion zu außer dem sicheren „Parken" der überschüssigen Kabel.
Um ein analoges Thermostat anzuschließen, werden die Kleinspannungsanschluss-
klemmen auf der rechten Seite verwendet. Die analoge Ausgangsspannung ist mit „A",
negatives Spannung (GND) mit „-" und die positive Versorgungsspannung (Vcc) mit „+"
zu verbinden.
Wenn ein zwei-adriges digitales Thermostat zu ersetzen ist, werden die Klemmen „+"
und „-" verwendet. Die Bus-Klemmen sind gegen Verpolen geschützt, daher ist die
Anschlusspolarität unerheblich.
3
Wenn drahtlose Thermostate ersetzt werden, wird der zusätzliche Erwerb des tado°
Extension Kits empfohlen. Die tado° Extension Box ersetzt einen bestehenden exter-
nen Empfänger, ein externes Steuergerät oder wird direkt mit der Heiztherme verbun-
den. Das Smart Thermostat kann dann an jedem beliebigen Ort angebracht werden,
ohne dass eine Kabelverbindung erforderlich ist.
Richtige Platzierung des Smart Thermostats als Sensor
Wenn das Smart Thermostat kein Thermostat mit bestehendem Kabelanschluss
ersetzt, kann es an einer beliebigen Stelle im Raum angebracht werden. Bei der Instal-
lation des Smart Thermostat sind folgende Punkte zu beachten:
•
Das Smart Thermostat sollte an einem Ort, der repräsentativ für die gewünschte
Raumtemperatur ist, platziert werden. Üblicherweise ist dies das Wohnzimmer
•
Das Smart Thermostat sollte an einer Innenraumwand in einer Höhe von ungefähr
1,5m platziert werden
•
Stellen, an denen das Thermostat direkter Sonneneinstrahlung ausgesetzt ist sind
zu vermeiden
•
Das Smart Thermostat sollte an einer Stelle ohne Luftzug (in der Nähe eines Fens-
ters oder einer Tür) oder Wärmequellen, wie etwa von Heizkörpern und elektrischen
Geräten, platziert werden
1,50 m
tado° – Handbuch & Technische Dokumentation V1.2
8
