Bedienführung SOMOS

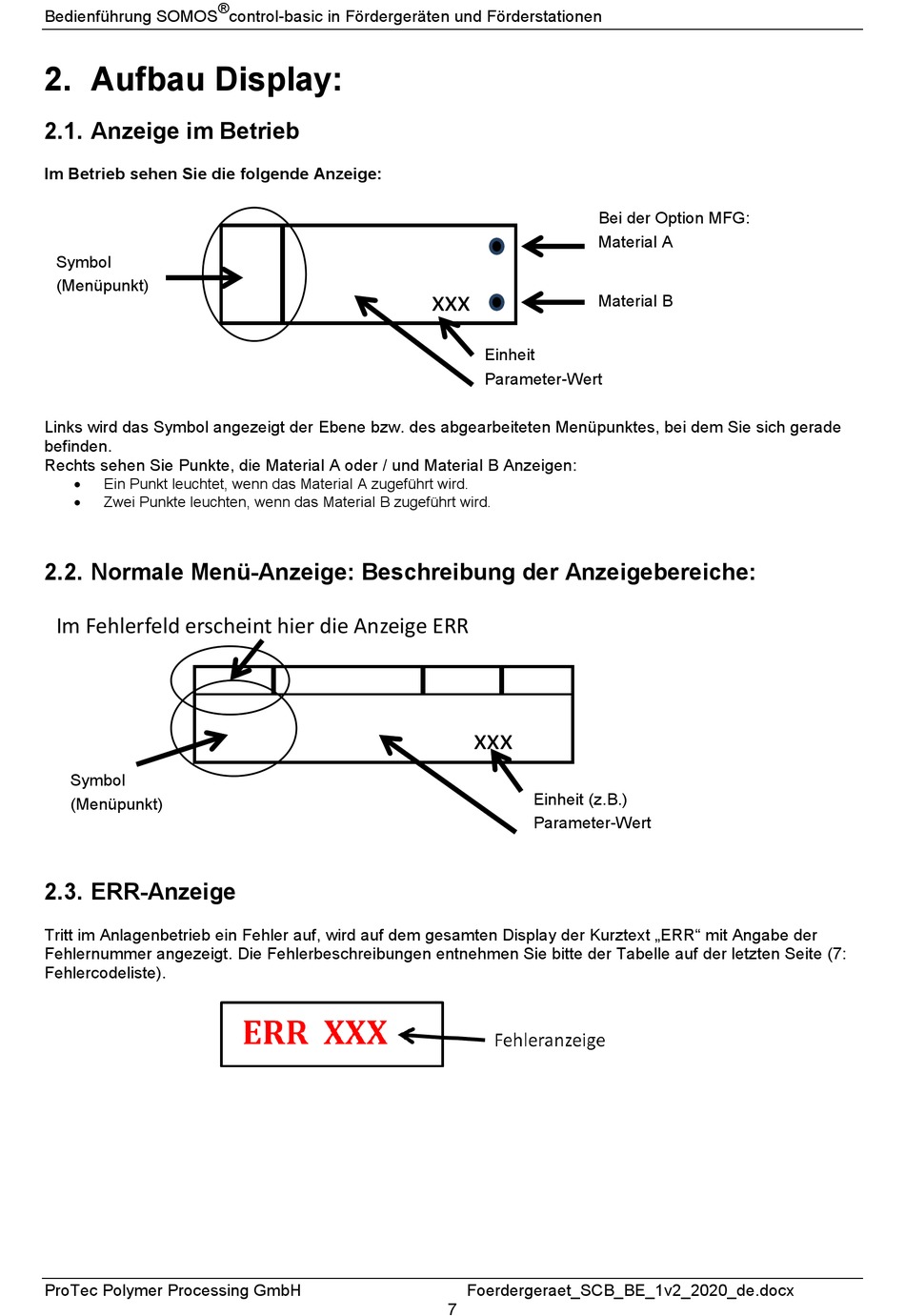

2. Aufbau Display:

2.1. Anzeige im Betrieb

Im Betrieb sehen Sie die folgende Anzeige:
Symbol
(Menüpunkt)
Links wird das Symbol angezeigt der Ebene bzw. des abgearbeiteten Menüpunktes, bei dem Sie sich gerade
befinden.
Rechts sehen Sie Punkte, die Material A oder / und Material B Anzeigen:

Ein Punkt leuchtet, wenn das Material A zugeführt wird.

Zwei Punkte leuchten, wenn das Material B zugeführt wird.
2.2. Normale Menü-Anzeige: Beschreibung der Anzeigebereiche:
Im Fehlerfeld erscheint hier die Anzeige ERR
Symbol
(Menüpunkt)

2.3. ERR-Anzeige

Tritt im Anlagenbetrieb ein Fehler auf, wird auf dem gesamten Display der Kurztext „ERR" mit Angabe der
Fehlernummer angezeigt. Die Fehlerbeschreibungen entnehmen Sie bitte der Tabelle auf der letzten Seite (7:
Fehlercodeliste).
ProTec Polymer Processing GmbH
®
control-basic in Fördergeräten und Förderstationen
Bei der Option MFG:
Material A
xxx
Material B
Einheit
Parameter-Wert
xxx
Einheit (z.B.)
Parameter-Wert
Foerdergeraet_SCB_BE_1v2_2020_de.docx
7
