ProTec Polymer Processing SOMOS control-basic Dokumentation
Fördergerätesteuerung
Inhaltszusammenfassung für ProTec Polymer Processing SOMOS control-basic
- Seite 1 Die Fördergerätesteuerung SOMOS control-basic ® Technischer Kundendienst ProTec Polymer Processing GmbH Stubenwald-Allee 9 64625 Bensheim +49 6251 77061- 251 Germany +49 6251 77061- 570 +49 6251 77061- 0 +49 6251 77061-500 service@sp-protec.com info@sp-protec.com www.sp-protec.com...
- Seite 2 ® Bedienführung SOMOS control-basic in Fördergeräten und Förderstationen ProTec Polymer Processing GmbH Foerdergeraet_SCB_BE_1v2_2020_de.docx...
- Seite 3 ® Bedienführung SOMOS control-basic in Fördergeräten und Förderstationen ProTec Polymer Processing GmbH Foerdergeraet_SCB_BE_1v2_2020_de.docx...
-
Seite 4: Inhaltsverzeichnis
Automatischer Start bei anlegen der Spannung ................16 4.15. Errorausgang negiert ........................16 4.16. Förderzyklenzahl bis zum Abreinigen ....................17 4.17. Automatische Display-Umschaltzeit ....................17 4.18. Ändern des Passwortes ........................17 4.19. Parameter 14, 15, 17, ........................18 ProTec Polymer Processing GmbH Foerdergeraet_SCB_BE_1v2_2020_de.docx... - Seite 5 ® Bedienführung SOMOS control-basic in Fördergeräten und Förderstationen Taktsteuerung .............................. 19 5.1. Pausenzeit ............................19 5.2. Druckluftstoß ............................. 19 5.3. Belegte Ausgänge ..........................19 FEHLERCODELISTE / Alarm ........................20 ProTec Polymer Processing GmbH Foerdergeraet_SCB_BE_1v2_2020_de.docx...
-
Seite 6: Fördergerätesteuerung Basic
Die vorliegende Dokumentation beschreibt die Bedienführung der Fördergerätesteuerung SOMOS control- basic der Firma ProTec Polymer Processing GmbH, Bensheim. Achtung: Jede Werteeingabe und jegliche vorgenommene Einstellung nimmt Einfluss auf Ihr Prozessergebnis. Versichern Sie sich, das die eingegebenen Werte Ihrem angestrebten Prozessergebnis entsprechen. -

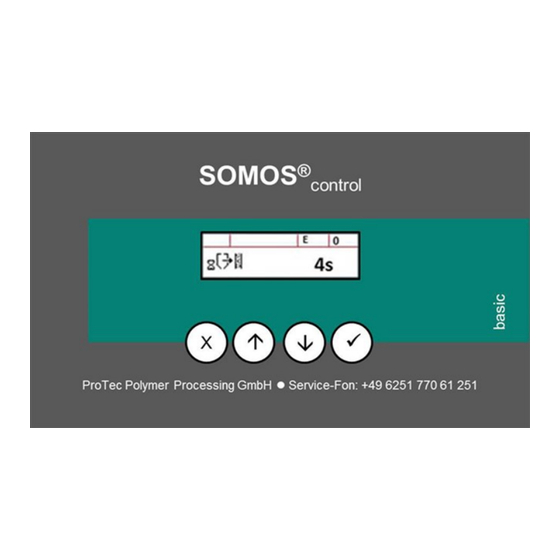

Seite 7: Aufbau Display
Parameter-Wert 2.3. ERR-Anzeige Tritt im Anlagenbetrieb ein Fehler auf, wird auf dem gesamten Display der Kurztext „ERR“ mit Angabe der Fehlernummer angezeigt. Die Fehlerbeschreibungen entnehmen Sie bitte der Tabelle auf der letzten Seite (7: Fehlercodeliste). ProTec Polymer Processing GmbH Foerdergeraet_SCB_BE_1v2_2020_de.docx... -
Seite 8: Display
Starten und Stoppen durch gleichzeitiges Drücken beider Tasten. Stoppen ist angewählt, wenn das Symbol blinkt. 2.6. Jeder Funktion ist ein Piktogramm zugeordnet. Je nach Gerät und Option sind einige Funktionen ohne Einstellmöglichkeiten. Details entnehmen Sie bitte den nachfolgenden Beschreibungen zur Menüführung. ProTec Polymer Processing GmbH Foerdergeraet_SCB_BE_1v2_2020_de.docx... -
Seite 9: Piktogramme Auf Der Somos® Control-Basic Gak-Steuerung (1)
Eine zu lange Förderwartezeit bedingt eine Überfüllung des Förderers. Ferner kann es zu einem Verstopfen der Förderleitung kommen bzw. zu einer Stopfenbildung. Passen Sie diese Zeit Ihrem Prozess und Materialbedarf an. Einstellbare Werks- Kundenspezifische Einstellung einstellung 300 (s) ProTec Polymer Processing GmbH Foerdergeraet_SCB_BE_1v2_2020_de.docx... -
Seite 10: Gebläsenachlaufzeit (Nur Bei Externem Gebläse; Optional)
Eine zu lange Abreinigungszeit führt zu einer Reduktion der Förderleistung sowie zu einem unverhältnismäßig hohen Druckluftverbrauch. Passen Sie diese Zeit Ihrem Prozess und dem Materialbedarf an. Einstellbare Werks- Kundenspezifische Einstellung einstellung 0-30 (s) 5 (s) ProTec Polymer Processing GmbH Foerdergeraet_SCB_BE_1v2_2020_de.docx... -
Seite 11: Piktogramme Im Programmablauf Fördergerät
Eine zu lange Abreinigungszeit führt zu einem unverhältnismäßig hohen Druckluftverbrauch. Eine zu lang eingestellte Abreinigungszeit kann eine Verringerung der Förderleistung nach sich ziehen. Passen Sie diese Zeit Ihrem Prozess und Materialbedarf an. Einstellbare Werks- Kundenspezifische Einstellung einstellung 0-30 (s) 1 (s) ProTec Polymer Processing GmbH Foerdergeraet_SCB_BE_1v2_2020_de.docx... -
Seite 12: Förderzeit
Hinweis: Bei der Einstellung der Leersaugzeit findet keine 0 sec Leersaugung statt! Hinweis: In der Steuerung ist der Parameter Leersaugzeit = 0 sec einzustellen bzw. ist dieser Parameter zu deaktivieren. Einstellbar Werks- Kundenspezifische Einstellung einstellung 0-120 (s) 5 (s) ProTec Polymer Processing GmbH Foerdergeraet_SCB_BE_1v2_2020_de.docx... -
Seite 13: Abreinigungszeit Nach Dem Fördern
Abhängigkeit von der Förderzeit an der gesamt benötigten Materialmenge pro Förderzyklus ein. Diese Einstellung ist nur bei Mischfördergeräten anwählbar. Eine falsche Einstellung führt zu einem fehlerhaften Verhältnis von Material A zu Material B. Einstellbar Werks- Kundenspezifische Einstellung einstellung 0-100 ProTec Polymer Processing GmbH Foerdergeraet_SCB_BE_1v2_2020_de.docx... -
Seite 14: Umschaltung Material A / B
Vermischung. Eine zu lang eingestellte Mischzeit kann bei bestimmten Materialien zu einer Entmischung führen. Ferner kann dies zu erhöhtem Energieverbrauch führen und eine Verringerung der Förderleistung nach sich ziehen. Passen Sie diese Zeit Ihrem Prozess und Materialbedarf an. Einstellbar Werkseinstellung Kundenspezifische Einstellung 0-20 ProTec Polymer Processing GmbH Foerdergeraet_SCB_BE_1v2_2020_de.docx... -
Seite 15: Code Für Die Meisterebene
Eine zu lange Gebläsenachlaufzeit führt zu einem zu langen und unnötigen Gebläselauf und hierdurch auch einem zu hohen Energieverbrauch. Passen Sie diese Zeit Ihrem Prozess und Materialbedarf an. Einstellbar Werks- Kundenspezifische Einstellung einstellung 0-600 (s) Wir empfehlen 120 ProTec Polymer Processing GmbH Foerdergeraet_SCB_BE_1v2_2020_de.docx... -
Seite 16: Anzahl Förderzyklen Ohne Material Bis Err-Meldung
4.15. Errorausgang negiert Piktogramm Beschreibung Errorausgang negiert (0/1), d.h. der Fehler wird unterdrückt. D.h. der potentialfreie Kontakt kann durch Ändern der Einstellung bei der Meldung „Alarm“ oder „Gerät betriebsbereit“ angesteuert werden. Einstellbar Werks- Kundenspezifische Einstellung einstellung ProTec Polymer Processing GmbH Foerdergeraet_SCB_BE_1v2_2020_de.docx... -
Seite 17: Förderzyklenzahl Bis Zum Abreinigen
Wert Ihrer Wahl ein und bestätigen Sie mit . Der neue Code ist nun hinterlegt. Durch Drücken von verlassen Sie diese Ebene wieder. Der Code wird über Pfeiltasten eingegeben und zählt in Einserschritten hoch oder herunter. Einstellbar Werks- Kundenspezifische Einstellung einstellung 0-999 ProTec Polymer Processing GmbH Foerdergeraet_SCB_BE_1v2_2020_de.docx... -
Seite 18: Parameter 14, 15, 17
® Bedienführung SOMOS control-basic in Fördergeräten und Förderstationen 4.19. Parameter 14, 15, 17, Änderungen zu diesen Punkten nur in Absprache mit der Serviceabteilung der Fa. ProTec Polymer Processing GmbH. Piktogramm Beschreibung Eingang_Geblaese_Negiert: 0= für Turbinengerät, 1= für externes Gebläse E_Ausgang_Leersaugen_Negiert: MST oder p E_Abreinigungsvariante: 0 = Abreinigen mit Druckluft, 1 = Abreinigung mit Gebläse/Umluft(Ausgang Abreinigen wird zum Abreinigen geschaltet), 2 = Abreinigen mit... -
Seite 19: Taktsteuerung
5.3. Belegte Ausgänge Piktogramm Beschreibung Hier können die belegten Ausgänge eingestellt werden, aktuelle sind dies 1 – 4. Einstellbar sind 1 – 8 Ausgänge, je nach Geräteausprägung. Einstellbar Werks- Kundenspezifische Einstellung einstellung 1-8 Ausgänge 4 Ausgänge ProTec Polymer Processing GmbH Foerdergeraet_SCB_BE_1v2_2020_de.docx... - Seite 20 Alle Ausgänge prüfen, Kabel prüfen. EEProm defekt EEProm tauschen (ProTec Service kontaktieren) Symbol Gebläsenachlaufzeit wird angezeigt: Position der Auslaufklappe prüfen. Ist die Auslaufklappe durch Material blockiert, Klappe freigängig machen, neu starten. Ist die Klappe frei, wechseln Sie den Auslaufklappensensor. ProTec Polymer Processing GmbH Foerdergeraet_SCB_BE_1v2_2020_de.docx...
-
Seite 21: Technischer Kundendienst
® Bedienführung SOMOS control-basic in Fördergeräten und Förderstationen Technischer Kundendienst ProTec Polymer Processing GmbH Stubenwald-Allee 9 64625 Bensheim +49 6251 77061- 251 Germany +49 6251 77061- 570 +49 6251 77061- 0 +49 6251 77061-500 service@sp-protec.com info@sp-protec.com www.sp-protec.com ProTec Polymer Processing GmbH...
