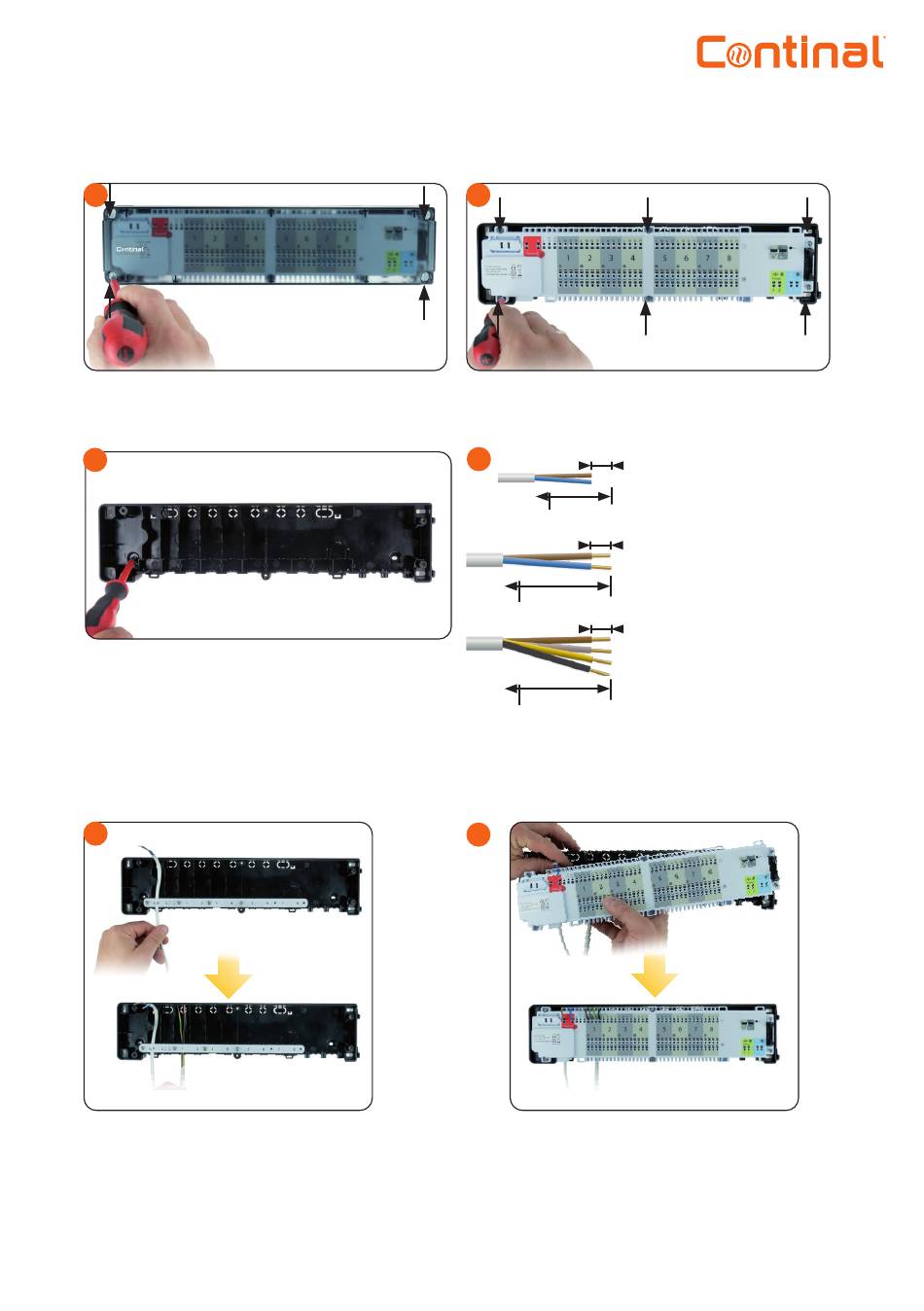

11. Installation
1
Entfernen Sie die obere Abdeckung der Klemmleiste.
3
Befestigen Sie die Rückseite des Gehäuses an der
Wand. Öffnen Sie bei der Montage auf einer DIN-
Schiene die Haken auf der Rückseite des Gehäuses.
5
Führen Sie die Kabel unter dem Montageband
im hinteren Teil der Klemmleiste ein. Zubehör
(für Installationsarbeiten) ist im Lieferumfang
enthalten.
Rev:10/20
© 2020 Continal Group Ltd. Alle Rechte vorbehalten.
2
Schrauben Sie das Hauptgehäuse ab (siehe Bild).
4
12mm
Kabel für die Pumpen- und
Kesselsteuerung
min. 2 x 0,75 mm² 230 V AC
50mm
max. 2 x 1,5 mm² 230 V AC
12mm
Verkabelung der
Stromversorgung der Zentrale
min. 2 x 1,0 mm² 230 V AC
110mm
max. 2 x 1,5 mm² 230 V AC
12mm
Thermostat-Kabel
min. 4 x 0,75 mm² 230 V AC
max. 4 x 1,5 mm² 230 V AC
110mm
Entfernen Sie das entsprechende Stück Isolierung
von den Kabeln (Drähten).
6
Führen Sie die Kabel durch die Schlitze
im oberen Teil der Klemmleiste und
verbinden Sie sie mit den Terminals.
