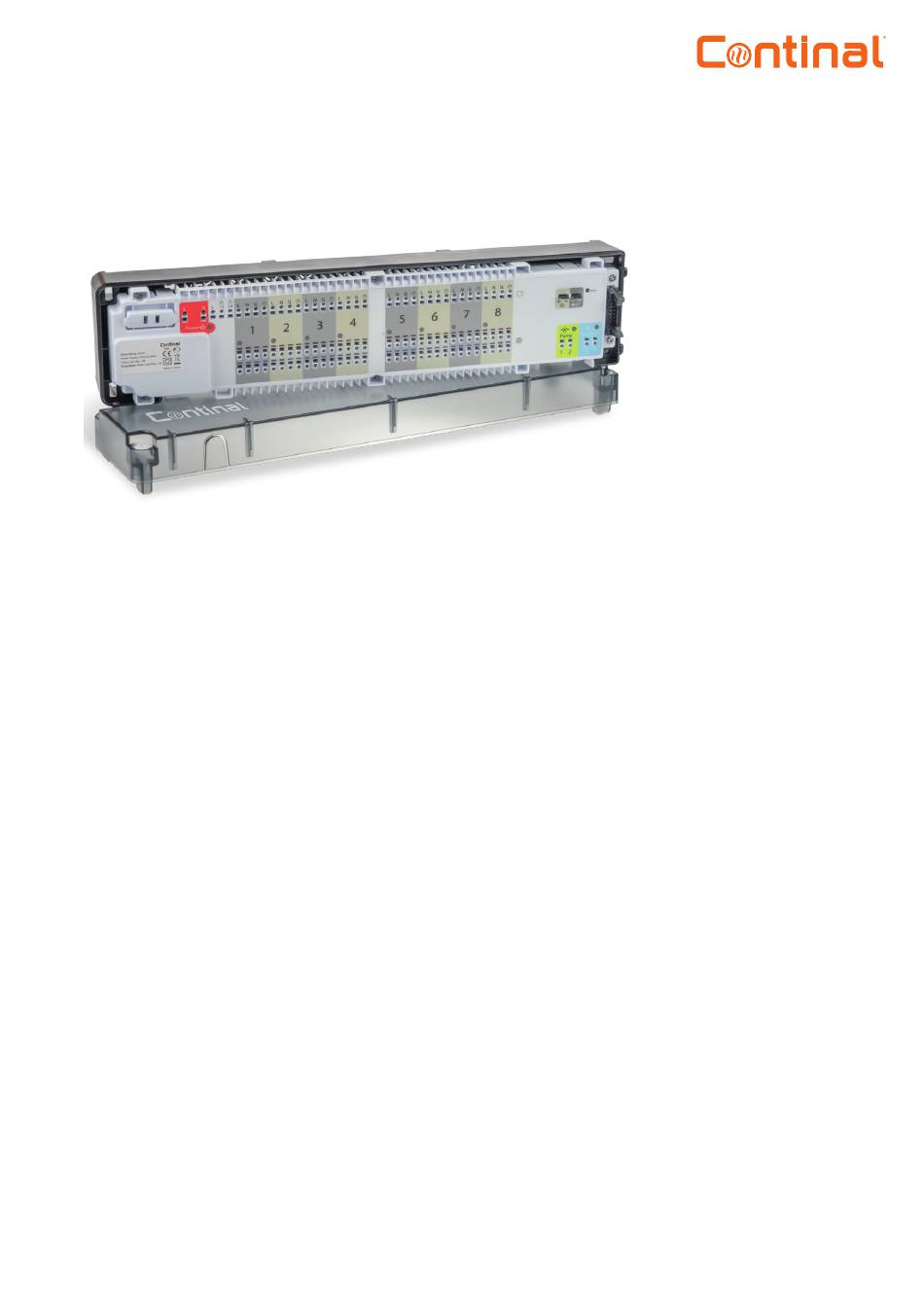

Quantum Klemmleiste
Die Quantum Klemmleiste ist das Herzstück unseres Quantum Sortiments.
Sie ist einfach zu installieren und bietet eine schnelle und einfache
Steckverbindung für alle angeschlossenen Geräte (einschließlich Stellantriebe), bis
zu 8 Thermostate, Pumpenwärmequelle und unseren Quantum Hub. Eingebauter
Überlastschutz und LED-Statusanzeige gewährleisten einen sicheren und
zuverlässigen Betrieb.
Inhalt
3. Nachtabsenkung
10. Thermostat-Anschluss
11. Installation
12. Produktkonformität und Sicherheitsinformationen
Rev:10/20
© 2020 Continal Group Ltd. Alle Rechte vorbehalten.
F u ß b o d e n h e i z u n g e n
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Continal Quantum

  • Seite 1: Inhaltsverzeichnis

    F u ß b o d e n h e i z u n g e n Quantum Klemmleiste Die Quantum Klemmleiste ist das Herzstück unseres Quantum Sortiments. Sie ist einfach zu installieren und bietet eine schnelle und einfache Steckverbindung für alle angeschlossenen Geräte (einschließlich Stellantriebe), bis zu 8 Thermostate, Pumpenwärmequelle und unseren Quantum Hub.

  • Seite 2: Beschreibung Der Klemmleiste

    12,5 A. Um die Sicherung zu ersetzen, entfernen Sie den Sicherungshalter mit einem flachen Schraubenzieher und entfernen Sie die Sicherung. 230VAC Die Stromversorgung für die Klemmleiste beträgt 230V ac. Die Zweidrahtinstallation sollte in Übereinstimmung mit den geltenden Vorschriften erfolgen. Rev:10/20 © 2020 Continal Group Ltd. Alle Rechte vorbehalten.

  • Seite 3: Nc / No Brückenstecker

    5-8 9-12 Tagesregler). L 1-4 5-8 9-12 programmierbare Regler). Hinweis: Die Terminals 1- 4 und 5 - 8 befinden sich in der Quantum-Klemmleiste, während sich die Terminals 9 - 12 in der Quantum-Erweiterung befinden. 4. NC / NO Brückenstecker Reset Wählen Sie den Typ des an die Klemmleiste angeschlossenen Stellantriebs aus:...

  • Seite 4: Verzögerungsbrückenstecker

    Der Ausgang schließt (Pumpe startet) 3 Minuten nach Empfang des Heizsignals von einem der mit der Klemmleiste verbundenen Thermostate. Der Ausgang öffnet (Pumpe stoppt) 3 Minuten, nachdem die letzte Heizanforderung vom Thermostat gesendet wurde. 230VAC Rev:10/20 © 2020 Continal Group Ltd. Alle Rechte vorbehalten.

  • Seite 5: Stellantrieb Anschluss

    Stellantriebe unter Spannung stehen. 9. Serieller Steckverbinder - Quantum Erweiterung der Klemmleiste Der serielle Steckverbinder wird verwendet, um die Quantum-Klemmleiste mit dem Quantum- Erweiterungsmodul zu verbinden, um Funktionalität und Unterstützung für bis zu 12 Zonen zu ermöglichen Reset 39015-WCEX...

  • Seite 6: Reset-Taste

    F u ß b o d e n h e i z u n g e n 10. Reset-Taste Rev:10/20 © 2020 Continal Group Ltd. Alle Rechte vorbehalten.
  • Seite 7 Führen Sie die Kabel durch die Schlitze im hinteren Teil der Klemmleiste ein. Zubehör im oberen Teil der Klemmleiste und (für Installationsarbeiten) ist im Lieferumfang verbinden Sie sie mit den Terminals. enthalten. Rev:10/20 © 2020 Continal Group Ltd. Alle Rechte vorbehalten.

  • Seite 8: Produktkonformität Und Sicherheitsinformationen

    Stromquelle angeschlossen ist. Die Installation muss von einer qualifizierten Person durchgeführt werden. Eine fehlerhafte Installation kann zu Schäden an der Klemmleiste führen. Die Quantum-Klemmleiste sollte nicht in Bereichen installiert werden, in denen sie Wasser oder feuchten Bedingungen ausgesetzt sein kann.
