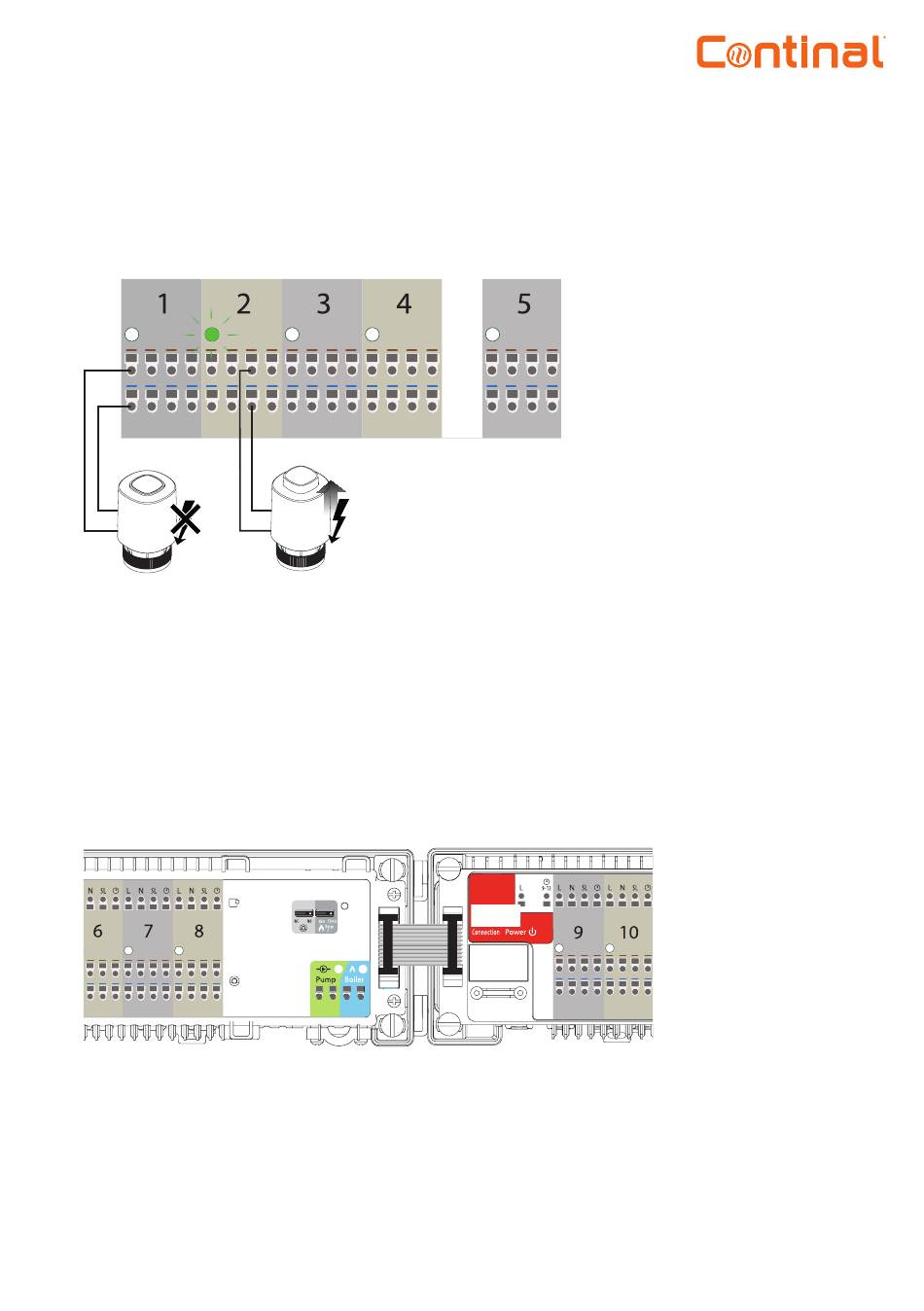

8. Stellantrieb Anschluss

Die Stellantriebsdrähte müssen mit den selbstverriegelnden Steckverbindern in der
entsprechenden Zone gesichert werden. Bis zu 6 Stellantriebe mit einer Last von jeweils bis zu 2
Watt können an eine einzige Zone angeschlossen werden. Sollten mehr als 6 Stellantriebe in einer
Zone erforderlich sein, verwenden Sie ein zusätzliches Relais, um den Ausgang zu entlasten.
9. Serieller Steckverbinder - Quantum
Erweiterung der Klemmleiste
Der serielle Steckverbinder wird verwendet, um die Quantum-Klemmleiste mit dem Quantum-
Erweiterungsmodul zu verbinden, um Funktionalität und Unterstützung für bis zu 12 Zonen zu
ermöglichen
Rev:10/20
© 2020 Continal Group Ltd. Alle Rechte vorbehalten.
Hinweis: 230V AC Spannung,
wenn Stellantriebe unter
Spannung stehen.
Reset
39015-WCEX
0
O
KL04NSB
1 2 3 4
