3. 3. Nachtabsenkung

NSB wird bei nicht programmierbaren Continal-Thermostaten über ein externes Signal aktiviert. Das
Signal wird über eine externe Zeitschaltuhr oder einen programmierbaren Thermostat gesendet,
die bzw. der an die Quantum-Klemmleiste angeschlossen ist. Nicht programmierbare Thermostate
empfangen das NSB-Signal und reduzieren die Solltemperatur (durch Umschalten auf Eco-Modus). Alle
Thermostate müssen mit einem 4-adrigen Kabel (min. 4 x 0,75 mm², max. 4 x 1,5 mm²) angeschlossen
werden.

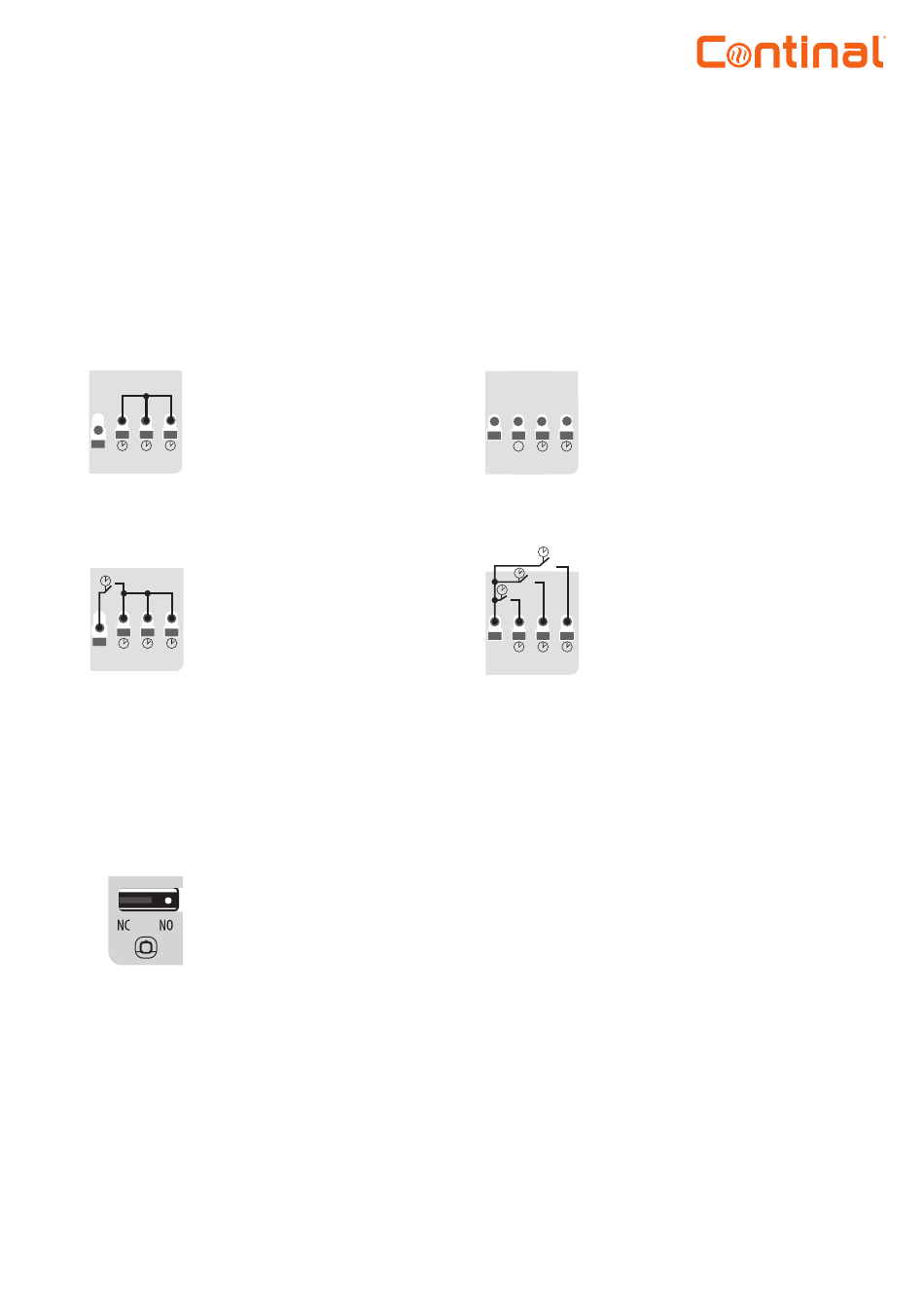

• OPTION 1
jumpers
1-4 5-8 9-12
L
• OPTION 3
Brückenstecker
1-4 5-8 9-12
L
Hinweis: Die Terminals 1- 4 und 5 - 8 befinden sich in der Quantum-Klemmleiste, während sich die Terminals 9 - 12 in der
Quantum-Erweiterung befinden.
4. NC / NO Brückenstecker
Rev:10/20
© 2020 Continal Group Ltd. Alle Rechte vorbehalten.
Ein Master-Thermostat,
der für Thermostate der
Gruppe 1, Gruppe 2 und
Gruppe 3 üblich ist (ein
programmierbarer Thermostat,
andere Thermostate sind nicht
programmierbar).
Eine externe Uhr, die für
Thermostate der Gruppe
1, Gruppe 2 und Gruppe 3
üblich ist (eine externe Uhr +
Tagesregler).
Reset
Wählen Sie den Typ des an die Klemmleiste angeschlossenen Stellantriebs aus:
NC - Stellantrieb normalerweise geschlossen (defualt)
0
NO - Stellantrieb normalerweise geöffnet
O
Die Änderung der Jumperposition muss im Speicher durch kurzes Drücken der Reset-
Taste aktualisiert werden.
1 2 3 4
• OPTION 2
Drei Master-Thermostate. Einer
für Gruppe 1, einer für Gruppe
no jumpers
2 und einer für Gruppe 3 (drei
programmierbare Thermostate,
andere Thermostate sind nicht
5-8 9-12
L 1-4
programmierbar).
• OPTION 4
Drei externe Uhren. Eine für
Gruppe 1, eine für Gruppe
2 und eine für Gruppe 3
(drei externe Uhren + nicht
L 1-4 5-8 9-12
programmierbare Regler).
F u ß b o d e n h e i z u n g e n
