5. Verzögerungsbrückenstecker
0
O

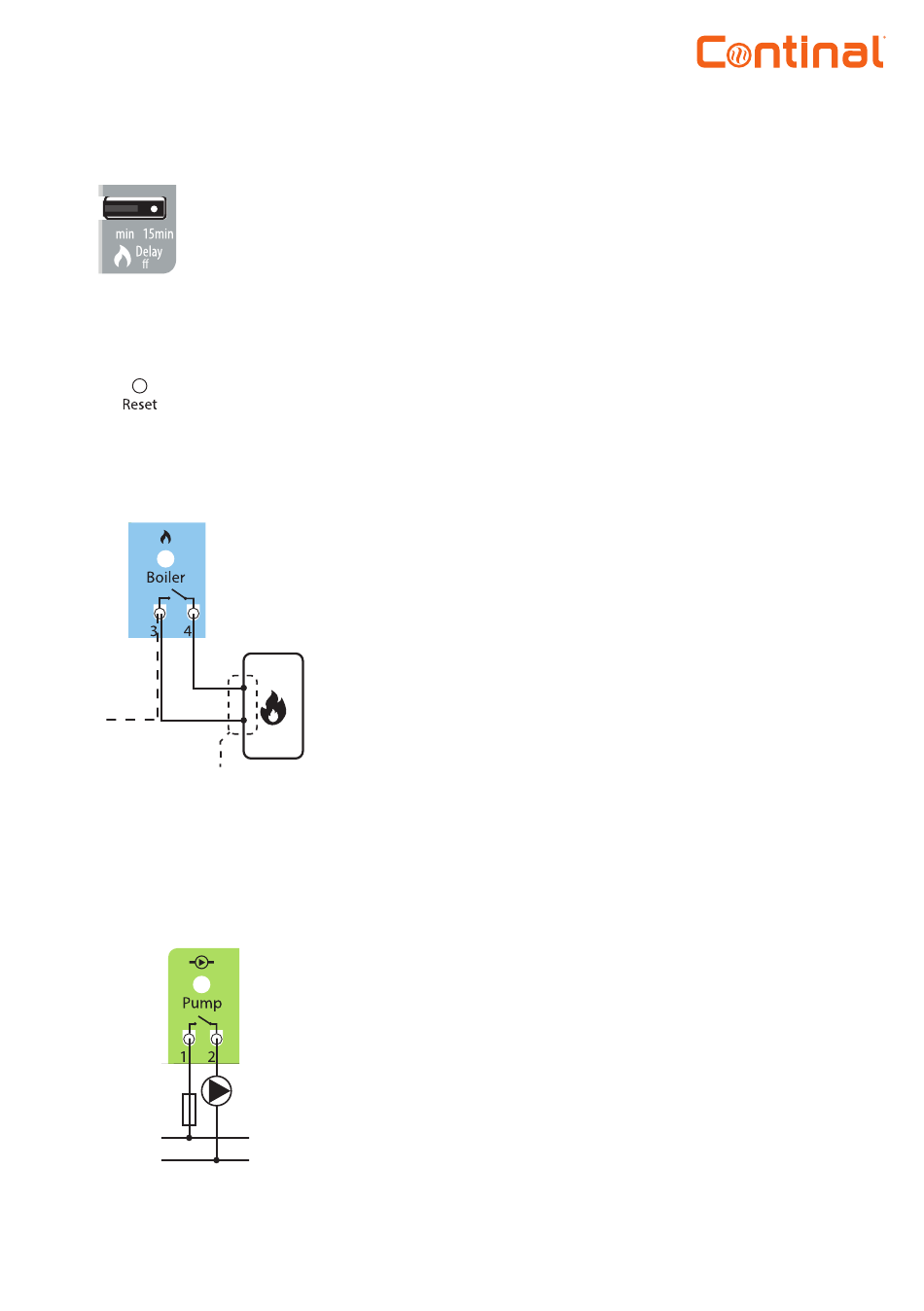

6. Ausgang Kesselregelung

1 2
230VAC
Kessel EIN / AUS-Kontakte
(entsprechend der
Bedienungsanleitung des Kessels).

7. Ausgang Pumpenregelung

230VAC
Rev:10/20
© 2020 Continal Group Ltd. Alle Rechte vorbehalten.
Verzögerungszeit zum Ausschalten des Kessels.
Reset
Hinweis: Pumpe (Pumpenausgang) und Kessel (Kesselausgang) starten 3 Minuten
nach Empfang des Heizsignals von einem an die Klemmleiste angeschlossenen
Thermostat. Die Pumpe stoppt 3 Minuten nach dem letzten, vom Thermostat
gesendeten Heizsignal. Die Wärmequelle (Kessel) schaltet sich nach der an der
Verzögerungsbrückenstecker eingestellten Zeit aus.
Eine Änderung der Brückensteckerposition muss im Speicher durch kurzes
Drücken der Reset-Taste aktualisiert werden.
- zum Aktualisieren der Daten, nach dem Umschalten der Brückenstecker 4 oder 5.
3 4
Kesselausgang - dies ist ein potentialfreier Ausgang (VOLT FREE)
(COM / NO), der den Kessel steuert.
Der Ausgang schließt und der Kessel schaltet sich 3 Minuten nach
Empfang des Heizsignals von einem der mit der Klemmleiste
verbundenen Thermostate ein.
Der Ausgang öffnet und der Kessel schaltet sich aus, wenn der
letzte Thermostat aufhört, eine Wärmeanforderung zu senden
(nach der auf der Verzögerungsbrücke eingestellten Zeit).
Pumpenausgang - dies ist ein potentialfreier Ausgang (COM /
NO), der die Zirkulationspumpe im Heizsystem steuert.
Der Ausgang schließt (Pumpe startet) 3 Minuten nach
Empfang des Heizsignals von einem der mit der Klemmleiste
verbundenen Thermostate.
max
3 A
Der Ausgang öffnet (Pumpe stoppt) 3 Minuten, nachdem die
L
letzte Heizanforderung vom Thermostat gesendet wurde.
N
