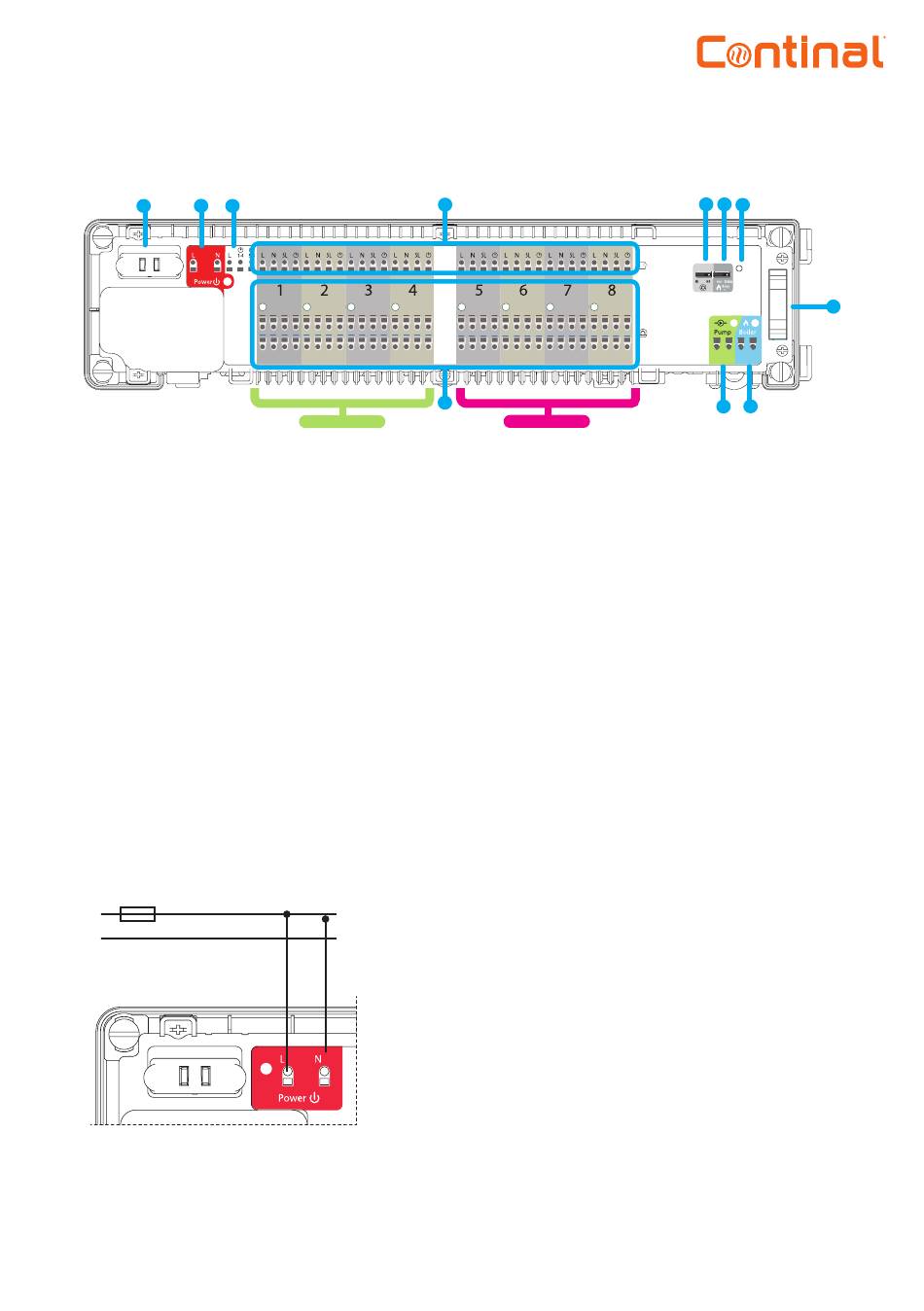

1. Beschreibung der Klemmleiste
1
KL08NSB
1. Patronensicherung 5 x 20 mm 12 A
2. Stromversorgung
3. NSB-Funktionsterminals
4. NC / NO Brückenstecker (Typ des
Stellantriebs)
2. LCD-Symbol Beschreibung
Hinweis: Tauschen Sie die Sicherung nur aus, wenn die Klemmleiste von der Stromversorgung
getrennt ist.
Die Sicherung befindet sich unter dem Gehäusedeckel neben den Stromversorgungsklemmen und
sichert die Klemmleiste und die daran angeschlossenen Geräte. Verwenden Sie RoHS-Sicherungen
(5x20 mm) mit Keramikröhren, 250 V, schnellauslösend, mit einem maximalen Nennstrom von
12,5 A. Um die Sicherung zu ersetzen, entfernen Sie den Sicherungshalter mit einem flachen
Schraubenzieher und entfernen Sie die Sicherung.
230VAC
L
N
Rev:10/20
© 2020 Continal Group Ltd. Alle Rechte vorbehalten.
2
3
group i
11
8
group ii
5. Verzögerungsjumper
6. Ausgang Kesselregelung
7. Ausgang Pumpenregelung
8. Anschluss der Stellantriebe
Die Stromversorgung für die Klemmleiste beträgt
230V ac.
Die Zweidrahtinstallation sollte in Übereinstimmung
mit den geltenden Vorschriften erfolgen.
F u ß b o d e n h e i z u n g e n
4
5 10
Reset
0
O
1
2
3
4
6
7
9. Serieller Steckverbinder für
die Quantum-Klemmleisten
Erweiterung
10. Reset-Taste
11. Anschluss Thermostate
9
