Medion MD 10864 Bedienungsanleitung

Elektrischer grillwagen mit zwei seitentischen

Werbung

Bedienungsanleitung
Elektrischer Grillwagen
mit zwei Seitentischen
MEDION
®
MD 10864

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Medion MD 10864

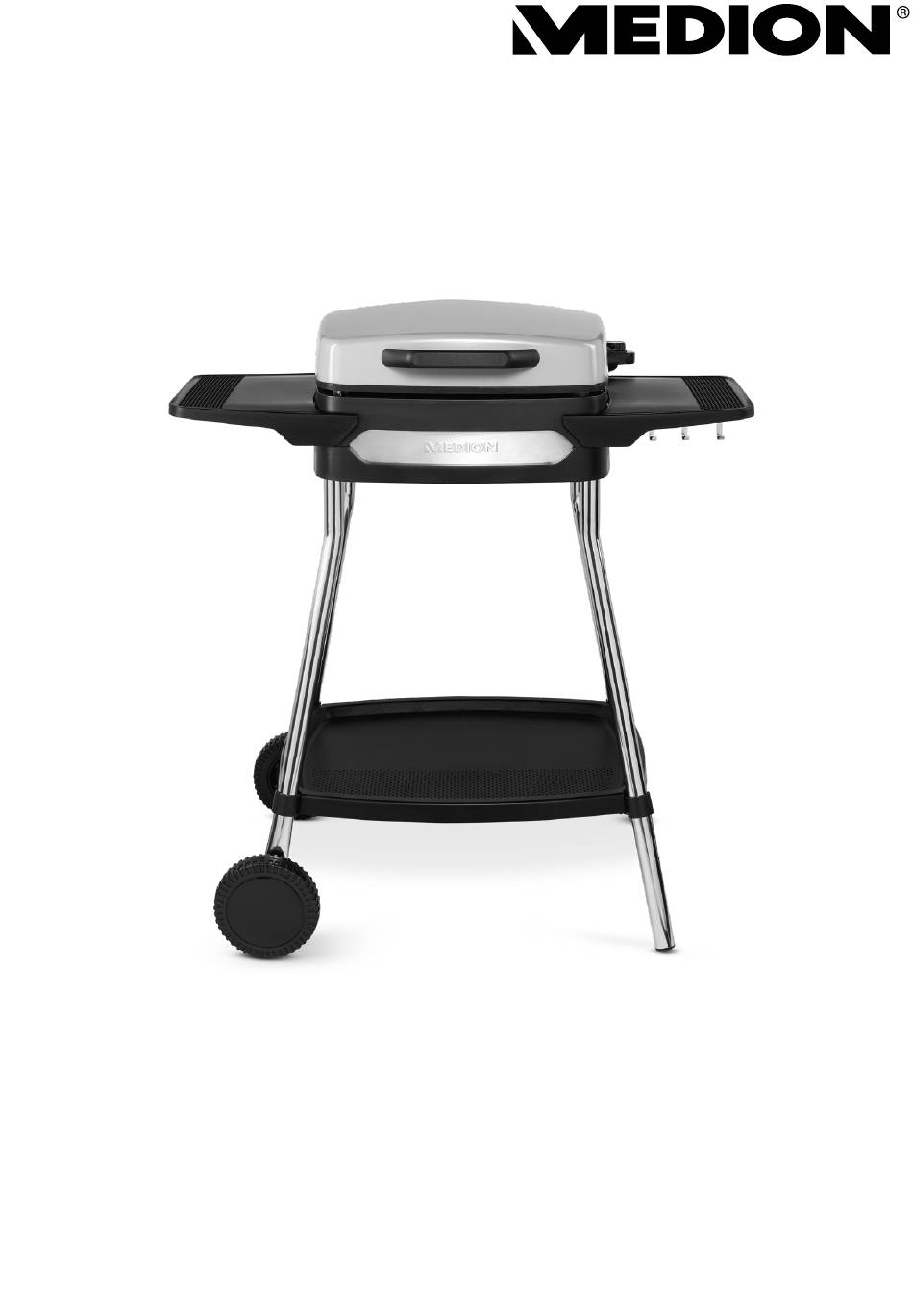

  • Seite 1 Bedienungsanleitung Elektrischer Grillwagen mit zwei Seitentischen MEDION ® MD 10864...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Informationen zu dieser Bedienungsanleitung ........5 1.1. Zeichenerklärung ....................5 Bestimmungsgemäßer Gebrauch .............. 7 Sicherheitshinweise ..................8 3.1. Allgemeine Hinweise ................... 8 Lieferumfang ..................... 13 Geräteübersicht ..................14 5.1. Temperaturregler ....................15 5.2. Montagematerial ....................16 Vor dem ersten Gebrauch ................. 16 6.1.
  • Seite 4: Informationen Zu Dieser Bedienungsanleitung

    1. Informationen zu dieser Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch. Beachten Sie die Warnungen auf dem Ge- rät und in der Bedienungsanleitung.
  • Seite 5 WARNUNG! Warnung vor Gefahr durch elektrischen Schlag! VORSICHT! Gefahr durch heiße Oberflächen! Symbol für Wechselstrom Schutzart: Das Gerätegehäuse bietet Schutz gegen allseitiges Spritz- IPX4 wasser. CE-Kennzeichnung Mit diesem Symbol markierte Produkte erfüllen die Anforderungen der EU-Richtlinien (siehe Kapitel „EU-Konformitätsinformation“). Kennzeichnung von Verpackungsmaterialien bei der Mülltren- nung Kennzeichnung mit den Abkürzungen (a) und Nummern (b) mit fol- gender Bedeutung: 1–7: Kunststoffe/20–22: Papier und Pappe/80–98:...
  • Seite 6: Bestimmungsgemäßer Gebrauch

    2. Bestimmungsgemäßer Gebrauch Das Produkt ist für das Grillen von Lebensmitteln vorgesehen. Es ist nicht dafür bestimmt, mit Grillkohle oder anderen brenn- baren Materialien betrieben zu werden. Das Gerät ist für den In- nen- sowie überdachten Außenbereich geeignet. Dieses Gerät ist dazu bestimmt, im Privathaushalt und ähnlichen Haushaltsanwendungen verwendet zu werden, wie beispiels- weise: –...
  • Seite 7: Sicherheitshinweise

    3. Sicherheitshinweise „ Dieses Gerät kann von Kindern ab 8 Jahren sowie von Perso- nen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen be- nutzt werden, wenn sie beaufsichtigt oder bezüglich des si- cheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
  • Seite 8 – wenn Sie das Gerät auf- oder abbauen, – wenn das Gerät feucht oder nass geworden ist, – wenn Sie das Gerät nicht mehr gebrauchen, – bei fehlender Aufsicht, – bei Gewitter. „ Ziehen Sie das Netzkabel stets am Netzstecker aus der Schutz- kontaktsteckdose, ziehen Sie nicht am Netzkabel.
  • Seite 9 „ Produkt gegen Tropf- und Spritzwasser, Schnee usw. schüt- zen. Temperaturfühler mit Temperaturregler niemals in Was- ser oder andere Flüssigkeiten tauchen. Sollte er dennoch mit Wasser in Berührung gekommen sein, sofort den Netzstecker aus der Steckdose ziehen. „ Das Gerät und das Netzkabel nicht in der Spülmaschine reini- gen.
  • Seite 10 „ Beim Grillen mit Deckel bildet sich heißer Dampf unter dem Deckel. Öffnen Sie den Deckel vorsichtig am Griff und halten Sie Abstand, um Verbrennungen zu vermeiden. „ Bewegen Sie das Gerät niemals während des Betriebs. Lassen Sie das Gerät vor Bewegen grundsätzlich abkühlen und ent- leeren Sie zuvor den Fettauffangbehälter.
  • Seite 11 und ebene Oberfläche. – Stellen Sie das Gerät nicht auf Flächen ab, die heiß werden können (z. B. Herdplatten). – Achten Sie darauf, dass das Netzkabel nicht unter dem Ge- rät entlang läuft oder mit anderen heißen Teilen in Berüh- rung kommt. –...
  • Seite 12: Lieferumfang

    4. Lieferumfang GEFAHR! Erstickungsgefahr! Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien. „ Halten Sie die Verpackungsfolie von Kindern fern. ` Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliches Verpackungsmaterial. ` Bitte überprüfen Sie die Vollständigkeit und Unversehrtheit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett oder beschädigt ist.
  • Seite 13: Geräteübersicht

    5. Geräteübersicht Abb. 1 Grilldeckel Netzstecker Abnehmbarer Temperaturregler Netzanschlussbuchse Fettauffangbehälter Durchführung für Netzanschlussbuchse Seitentisch Grillgehäuse (unterer Teil) Tragrohr (Standseite) Ablagehalterung...
  • Seite 14: Temperaturregler

    Ablageboden Standfuß Radabdeckung: Radachse Tragrohr (Radseite, 6B) Tragrohr (Radseite, 6A) Grillgehäuse (oberer Teil) Grillplatte Grilldeckel-Griff 5.1. Temperaturregler Abb. 2 Kontrollleuchte Temperaturdrehregler Stecker...
  • Seite 15: Montagematerial

    5.2. Montagematerial Abb. 3 Schrauben ST4×14 Sicherungssplint Schrauben M6x72 Unterlegscheiben Schrauben ST4x16 6. Vor dem ersten Gebrauch ` Entfernen Sie sämtliches Verpackungsmaterial. ` Reinigen Sie vor dem ersten Gebrauch und nach jedem weiteren Gebrauch die Grillplatte (19), den Fettauffangbehälter (5) und den Grilldeckel (1) mit einem weichen, leicht mit Wasser angefeuchteten Tuch und etwas Spülmittel.
  • Seite 16 ` Stecken Sie jeweils die Seitentische (7) an der seitlichen Aussparung an das Grillgehäuse (18). Achten Sie darauf, dass Sie den Seitentisch mit Aufhängehaken an der rechten Seite anbringen, damit Sie später beim Grillen gut an die Aufhängehaken ge- langen. ` Schrauben Sie die Seitentische mit jeweils 2 Schrauben (A) mit Hilfe eines Kreuzschlitzschraubendrehers fest.
  • Seite 17 Sie benötigen die Radachse (15), beide Radabdeckungen (13) und beide Räder (14) sowie die bei- den Sicherungssplinte (B). ` Stecken Sie die Rad achse durch die Löcher an den Tragrohren (17/18). ` Stecken Sie die Räder (14) mit der Aussparung nach au- ßen jeweils auf die Radachse (15) und sichern Sie die Rä- der jeweils mit einem Siche-...
  • Seite 18 ` Setzen Sie die Grillplatte (19) in das Grillgehäuse (18) ein, so dass Netzanschlussbuch- se (4) in der Durchführung (6) sitzt. Abb. 8 ` Schrauben Sie den Deckel- griff (20) mit zwei Schrauben (E) und zwei Unterlegschei- ben (D) an den Grilldeckel (1)wie in Abb.
  • Seite 19: Grill Verwenden

    ` Für die Verwendung als Tischgrill, lösen Sie die Schrauben (C) und nehmen Sie das Grillgehäuse (18) mit Grillplatte vom unteren Grill- gehäuse (8) ab. Entfernen Sie den Grilldeckel (1) (siehe Abb. 11). Abb. 11 ` Verwenden Sie die Grillplatte niemals separat sondern im- mer nur zusammen mit dem Grillgehäuse (18)!
  • Seite 20: Lebensmittel Vorbereiten

    „ Beim Grillen mit Deckel bildet sich heißer Dampf un- ter dem Deckel. Öffnen Sie den Deckel vorsichtig am Griff und halten Sie Abstand, um Verbrennungen zu vermeiden. „ Bewegen Sie das Gerät niemals während des Be- triebs. Lassen Sie das Gerät vor Bewegen grundsätz- lich abkühlen und entleeren Sie zuvor den Fettauf- fangbehälter (5).
  • Seite 21: Grilldeckel

    Steaks und anderen Fleischsorten. Die glatte Grillfläche eignet sich besonders für die Zubereitung von Fisch und Ge- müse sowie zum Warmhalten bereits gegrillter Lebensmittel. 7.3. Grilldeckel Verwenden Sie den Grilldeckel (1) nicht im Innenbereich, sondern nur im geschütz- ten Außenbereich. Bei geschlossenem Grilldeckel wird eine höhere Grilltemperatur erreicht und das Grillgut gart schneller.
  • Seite 22: Temperaturstufe Einstellen

    7.5. Temperaturstufe einstellen Die angegebenen Werte sind Referenzwerte. Leistungsstufe Temperatur bis ca. 110 °C bis ca. 160 °C bis ca. 200 °C z. B. Fisch (sorten- z. B . Gemüse, Ge- Steaks geeignet für abhängig) flügel Die nachfolgende Tabelle zeigt einige Richtwerte für die Garzeit von unterschied- lichem Grillgut.
  • Seite 23: Grill Reinigen

    9. Grill reinigen Reinigen Sie das Gerät nach jedem Gebrauch und entfernen Sie dabei alle Speise- reste. Beachten Sie dabei Folgendes: GEFAHR! Stromschlaggefahr! Es besteht die Gefahr des elektrischen Schlags durch stromführende Teile. „ Ziehen Sie den Netzstecker aus der Steckdose und den Temperaturregler (3) aus der Netzanschluss- buchse (4) am Gerät, bevor Sie das Gerät reinigen.
  • Seite 24: Gerät Aufbewahren

    10. Gerät aufbewahren ` Reinigen Sie das Gerät wie unter Kapitel „9. Grill reinigen“ auf Seite 24 be- schrieben und lassen Sie alles gut trocknen. ` Wenn Sie das Gerät nicht benutzen, ziehen Sie den Netzstecker und bewahren Sie das Gerät an einem trockenen, staub- und frostfreien Ort ohne direkte Son- neneinstrahlung auf.
  • Seite 25: Technische Daten

    Ca. 85 x 91 x 55 cm (B x H x T): Gewicht: 9,25 kg 14. EU Konformitätsinformation Hiermit erklärt die MEDION AG, dass sich dieses Gerät in Übereinstim- mung mit den grundlegenden Anforderungen und den übrigen ein- schlägigen Bestimmungen befindet: • EMV-Richtlinie 2014/30/EU •...
  • Seite 26: Serviceinformationen

    Ihre Erfahrungen austauschen und Ihr Wissen weiter- geben. Sie finden unsere Service-Community unter community.medion.com. • Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen. • Selbstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung.
  • Seite 27: Impressum

    Sie zuerst immer unseren Kundenservice. 17. Datenschutzerklärung Sehr geehrte Kundin, sehr geehrter Kunde, wir teilen Ihnen mit, dass wir, die MEDION AG, Am Zehnthof 77, D-45307 Essen als Verantwortliche Ihre personenbezogenen Daten verarbeiten. In datenschutzrechtlichen Angelegenheiten werden wir durch unseren betrieb- lichen Datenschutzbeauftragten, erreichbar unter MEDION AG, Datenschutz, Am Zehnthof 77, D-45307 Essen;...
  • Seite 28 MSN 5007 0548...
