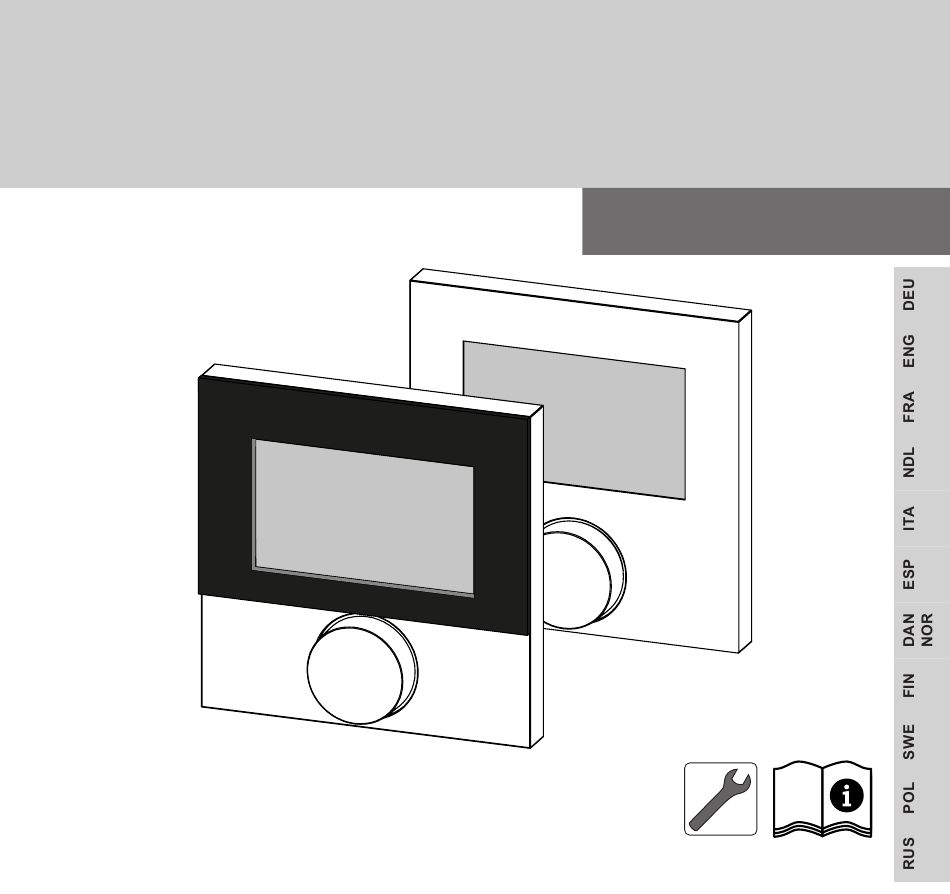

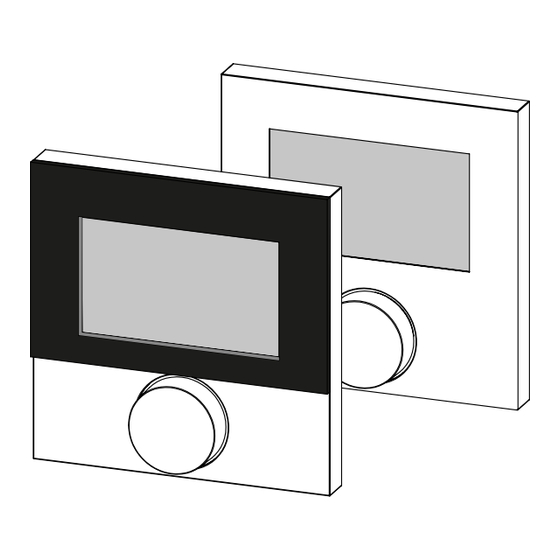

  • Seite 1 Alpha Smartware Quick Install Guide RDS 61011-Nx 135291.2201...
  • Seite 2 * optional / en option / optioneel / opzionale / opcional / som option / lisävarusteinen / tillval / w opcji...
  • Seite 5 ~ 30 cm ~150 cm...
  • Seite 7 > 3 sec > 3 sec < 1 sec...

  • Seite 8: Zu Dieser Anleitung

    Zu dieser Anleitung 1 Zu dieser Anleitung Weiterführende Systeminformationen zu Alpha Smartware sind unter https://www.alphasmartware.de zu finden. 2 Sicherheit Zur Vermeidung von Unfällen mit Personen- und Sachschäden sind al- le Sicherheitshinweise in diesem Dokument zu beachten. Für Perso- nen- und Sachschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen.

  • Seite 9: Qualifikation Des Fachpersonals

    Sicherheit – Regelung der Ist-Temperatur durch Ansteuerung der Alpha Smart- ware Basisstation zur Regelung von Fußbodenheizungen – drahtlose Kommunikation in der Alpha Smart Cloud Jegliche andere Verwendung, Änderungen und Umbauten sind aus- drücklich untersagt. Eine nicht bestimmungsgemäße Verwendung führt zu Gefahren, für die der Hersteller nicht haftet und zum Gewährleis- tungs- und Haftungsausschluss.

  • Seite 10: Allgemeine Sicherheitshinweise

    Geräteübersicht 2.3 Allgemeine Sicherheitshinweise – Das Gerät nur in technisch einwandfreiem Zustand verwenden. – Sicherstellen, dass das Gerät nicht in die Hände von Kindern ge- langt. – Das Gerät nur innerhalb des Leistungsbereichs und der Umge- bungsbedingungen verwenden, die in den Technischen Daten an- gegeben sind.
  • Seite 11 Geräteübersicht – kurz drücken (< 1 sec): Auswahl bestätigen – lange drücken (> 3 sec): Gewählte Funktion aus- führen Display Vgl. Abb. 2 [} 4] Automatik-Modus aktiv * Maximale Temperatur überschritten. Heizmo- Heizprofile anlegen ist in der Al- dus aktiv pha Smart App möglich Manueller-Modus aktiv Urlaubsmodus aktiv * Urlaubsmodus aktivie-...

  • Seite 12: Technische Daten

    Geräteübersicht Luftfeuchtigkeit und Uhrzeit al- Relative Luftfeuchtig- ternierend, sofern mit Cloud ver- keit bunden Bestätigung *) Diese Funktion ist in der Alpha Smart App verfügbar! 3.1 Technische Daten RDS 61011-N1 RDS 61011-N7 Abmessung 86 x 86 x 26 mm / 86 x 86 x 24 mm / 31,5 mm 31,5 mm Gewicht...
  • Seite 13 Montage Batterietyp 2 x 1,5 V LR06/AA 2 x 1,5 V LR06/AA (Mignon) alcaline (Mignon) alcaline Funkfrequenz 868,3 und 869,525 868,3 und 869,525 MHz SRD-Band MHz SRD-Band Schutzart IP 20 IP 20 typ. Funk-Freifeldreich- 270 m 270 m weite 4 Montage Montageort Vgl. Abb. 3 [} 5] Gerät montieren Vgl. Abb. 4 [} 6] 5 Inbetriebnahme Geräte koppeln - Pairing Um das Gerät zur Steuerung einer Heizzone nutzen zu können, muss es...

  • Seite 14: Außerbetriebnahme

    Außerbetriebnahme Alpha Smart App Für den Einsatz des Geräts innerhalb einer Alpha Smart Cloud ist die Verwendung der Alpha Smart App not- wendig (Download über QR-Code). 6 Außerbetriebnahme Werkszustand wiederherstellen Reset Pair: Ein bestehendes Pairing zurücksetzen Reset All: Pairing und alle Daten des Raumbediengeräts zurücksetzen 7 Entsorgung Das Gerät nicht im Hausmüll entsorgen! Elektronische Ge- räte sind entsprechend der Richtlinie über Elektro- und...

  • Seite 15: About These Instructions

    About these instructions 1 About these instructions The detailed installation instructions and additional system information on Alpha Smartware can be found under https://www.alphasmartware.de. 2 Security All safety notes in this document must be observed in order to avoid accidents with personal damage or property damage. No liability is as- sumed for personal damage and property damage caused by improper use or non-observance of the safety notes.
  • Seite 16 Security – For the setting of the target temperature (comfort temperature) – Control of the actual temperature by controlling the Alpha Smart- ware Base Station for the control of underfloor heating systems – Wireless communication in the Alpha Smart Cloud Any other usage, change, and modifications are strictly prohibited.

  • Seite 17: General Safety Notes

    Device overview 2.3 General safety notes – Only use the device if it is in flawless state. – Ensure that the device does not get into the hands of children. – Only use the device within the power range and ambient conditions specified in the Technical Data.

  • Seite 18: Technical Data

    Device overview Display See Fig. 2 [} 4] Automatic mode active Maximum temperature exceeded. Heating mode active Manual mode active Vacation mode active Lowest possible measuring tem- Low battery perature undershot Important note/malfunction Radiated power Humidity and time alternating, if Relative humidity connected to cloud Confirmation 3.1 Technical data...
  • Seite 19 Installation Weight 130 g 125 g Ambient temperature 0 … 50°C 0 … 50°C Ambient humidity 5 to 80%, not con- 5 to 80%, not con- densing densing Storage temperature -10 … 50°C -10 … 50°C Operating voltage 3 V DC 3 V DC Battery type 2 x 1,5 V LR06/AA 2 x 1,5 V LR06/AA (Mignon) alcaline (Mignon) alcaline Radio frequency 868.3 and 869.525...
  • Seite 20 Commissioning 5 Commissioning Coupling devices - Pairing In order to use the device to control a heating zone, it must first be paired with the Alpha Smartware Base Station. Information on this procedure can be found in the Quick Install Guide of the correspond- ing Base Station.
  • Seite 21 Disposal 7 Disposal Do not dispose of the device with domestic waste! Elec- tronic devices/products must be disposed of according to the Directive for Waste Electrical and Electronic Equipment at the local collection points for waste electronic equip- ment.

  • Seite 22: Utilisation Conforme Aux Dispositions

    Concernant ce mode d’emploi 1 Concernant ce mode d’emploi Les instructions de montage détaillées ainsi que les informations systèmes Alpha Smartware sont dispo- nibles https://www.alphasmartware.de pour les informa- tions sur le produit. 2 Sécurité Pour éviter les accidents avec blessures et dégâts matériels, respectez toutes les consignes de sécurité...
  • Seite 23 Sécurité – Réglage de la température de consigne (température confort) – Contrôle de la température réelle par la commande de la station de base Alpha Smartware pour la régulation des systèmes de chauffage au sol – Communication sans fil dans le cloud Alpha Smartware Toute autre utilisation, modification ou transformation est formelle- ment interdite.

  • Seite 24: Consignes De Sécurité Générales

    Vue d’ensemble de l’appareil ses connaissances ainsi que de son expérience et de sa connaissance des dispositions applicables. Un spécialiste doit respecter les règle- ments spécifiques en vigueur. 2.3 Consignes de sécurité générales – Utilisez l’appareil uniquement dans un état irréprochable. –...
  • Seite 25 Vue d’ensemble de l’appareil Bouton pression / rotatif – tourner : changer la sélection – brève pression (< 1 sec) : confirmation de la sélec- tion – longueur pression (< 3 sec) : exécution de la fonc- tion souhaitée Écran Consultez également Fig.

  • Seite 26: Caractéristiques Techniques

    Vue d’ensemble de l’appareil Humidité et heure en alternance Humidité relative de si connecté au cloud l’air Activation 3.1 Caractéristiques techniques Type RDS 61011-N1 RDS 61011-N7 Dimensions 86 x 86 x 26 mm / 86 x 86 x 24 mm / 31,5 mm 31,5 mm Poids...

  • Seite 27: Mise En Service

    Montage Fréquence radio 868,3 et 869,525 868,3 et 869,525 MHz bande SRD MHz bande SRD Type de protection IP 20 IP 20 4 Montage Lieu de montage Consultez également Fig. 3 [} 5] Monter l’appareil Consultez également Fig. 4 [} 6] 5 Mise en service Coupler l’appareil - Appairage (pairing) Pour pouvoir utiliser l’appareil pour la commande d’une zone de chauf- fage, il doit être appairé...

  • Seite 28: Mise Hors Service

    Mise hors service Application Alpha Smart Pour utiliser l’appareil dans un cloud Alpha Smartware, l’utilisation de l’application Alpha Smart (télécharge- ment via le code QR) est indispensable. 6 Mise hors service Réinitialiser l’état par défaut Consultez également Fig. 5 [} 7] Reset Pair: réinitialiser un appairage existant Reset All: réinitialiser un appairage et toutes les données du thermo- stat d’ambiance 7 Élimination...

  • Seite 29: Doelgericht Gebruik

    Over deze handleiding 1 Over deze handleiding De uitvoerige montagehandleiding alsook de extra systeeminformatie over Alpha Smartware kunnen op https://www.alphasmartware.de gevonden worden. 2 Veiligheid Om ongevallen met persoonlijke en materiële schade te vermijden die- nen alle veiligheidsinstructies in dit document nageleefd te worden. Voor persoonlijke en materiële schade, die door ongepast hanteren of het niet naleven van de veiligheidsinstructies veroorzaakt worden, wordt geen aansprakelijkheid aanvaard.
  • Seite 30 Veiligheid – Vaststellen van de reële temperatuur (kamertemperatuur) en lucht- vochtigheid – Instelling van de streeftemperatuur (comfortabele temperatuur) – Regeling van de reële temperatuur door het aansturen van het Alp- ha Smartware basisstation voor de regeling van de vloerverwarmin- – draadloze communicatie in de Alpha Smart Cloud Elk ander gebruik, wijzigingen en ombouwingen zijn uitdrukkelijk ver- boden.

  • Seite 31: Algemene Veiligheidsinstructies

    Overzicht apparaat Een vakman die door zijn professionele opleiding, zijn kennis en erva- ring alsook zijn kennis van de van toepassing zijnde bepalingen die de hem overhandigde werkzaamheden betreffen, mogelijke gevaren kan herkennen en gepaste veiligheidsmaatregelen kan nemen. Een vakman dient de van toepassing zijnde vakspecifieke regels aan te houden.
  • Seite 32 Overzicht apparaat Kamerbedieningsapparaat Display met functieaanduidingen Druk-/draaiknop – draaien: Selectie wisselen – kortstondig drukken (< 1 sec): Selectie bevestigen – langdurig drukken (> 3 sec): Geselecteerde func- tie uitvoeren Display Zie hiervoor ook Afb. 2 [} 4] Automatische modus actief Maximale temperatuur overschreden.

  • Seite 33: Technische Gegevens

    Overzicht apparaat Luchtvochtigheid en uur alterne- Relatieve luchtvochtig- rend, in zoverre met Cloud ver- heid bonden Bevestiging 3.1 Technische gegevens Type RDS 61011-N1 RDS 61011-N7 Afmeting 86 x 86 x 26 mm / 86 x 86 x 24 mm / 31,5 mm 31,5 mm Gewicht 130 g...

  • Seite 34: Inbedrijfname

    Montage Radiofrequentie 868,3 en 869,525 868,3 en 869,525 MHz SRD-band MHz SRD-band Beschermingssoort IP 20 IP 20 4 Montage Montageplaats Zie hiervoor ook Afb. 3 [} 5] Apparaat monteren Zie hiervoor ook Afb. 4 [} 6] 5 Inbedrijfname Apparaten koppelen - Pairing Om het apparaat voor de besturing van een verwarmingszone te kun- nen gebruiken dient het vervolgens met het Alpha Smartware basis- station gekoppeld te worden.

  • Seite 35: Afvalverwerking

    Buitenbedrijfname Alpha Smart App Voor het gebruik van het apparaat binnen een Alpha Smart Cloud is het gebruik van de Alpha Smart App no- dig (downloaden via QR-code). 6 Buitenbedrijfname Fabriekstoestand opnieuw opmaken Zie hiervoor ook Afb. 5 [} 7] Reset Pair: Een bestaande pairing terugzetten Reset All: Pairing en alle gegevens van het kamerbedieningsapparaat terugzetten 7 Afvalverwerking...

  • Seite 36: Informazioni Sulle Presenti Istruzioni

    Informazioni sulle presenti istruzioni 1 Informazioni sulle presenti istruzioni Le istruzioni di montaggio complete così come ulte- riori informazioni di sistema relative ad Alpha Smart- ware si possono trovare nel sito https://www.alphasmartware.de . 2 Sicurezza Per evitare incidenti con danni a cose o persone, devono essere rispet- tate tutte le avvertenze di sicurezza riportate nel presente documento.

  • Seite 37: Qualifica Del Personale Specializzato

    Sicurezza – la rilevazione della temperatura effettiva (temperatura ambientale) e dell'umidità dell'aria – l'impostazione della temperatura desiderata (temperatura comfort individuale) – la regolazione della temperatura effettiva tramite il comando della stazione di base Alpha Smartware per regolare i riscaldamenti a pa- vimento –...

  • Seite 38: Avvertenze Generali Sulla Sicurezza

    Panoramica dell'apparecchio Per personale qualificato si intende una persona che grazie alla pro- pria formazione professionale, alle proprie conoscenze ed esperienze e alle conoscenze relative alle disposizioni vigenti, è in grado di valuta- re i lavori commissionati, riconoscere possibili rischi e adottare le ade- guate misure di sicurezza.
  • Seite 39 Panoramica dell'apparecchio Base di montaggio Unità di controllo ambientale Display con segnalazioni sul funzionamento Pulsante di pressione/rotazione – ruotare: cambia scelta – premere brevemente (< 1 sec): conferma scelta – premere più a lungo (> 3 sec): attua la funzione selezionata Display Cfr.

  • Seite 40: Specifiche Tecniche

    Panoramica dell'apparecchio Avvertenza importante/malfun- Potenza di trasmissio- zionamento Umidità e ora alternate, se colle- Umidità relativa gate al Cloud dell'aria Conferma 3.1 Specifiche tecniche Tipo RDS 61011-N1 RDS 61011-N7 Dimensione 86 x 86 x 26 mm / 86 x 86 x 24 mm / 31,5 mm 31,5 mm Peso...

  • Seite 41: Messa In Funzione

    Montaggio Tipo di batteria 2 x 1,5 V LR06/AA 2 x 1,5 V LR06/AA (Mignon) alcaline (Mignon) alcaline Frequenza radio 868,3 e 869,525 868,3 e 869,525 MHz banda SRD MHz banda SRD Tipo di protezione IP 20 IP 20 4 Montaggio Luogo di montaggio Cfr. Fig. 3 [} 5] Apparecchio montato Cfr.

  • Seite 42: Messa Fuori Servizio

    Messa fuori servizio Alpha Smart App Per utilizzare l'apparecchio all'interno dell' Alpha Smart Cloud è necessario l'impiego dell'Alpha Smart App (scaricabile tramite codice QR). 6 Messa fuori servizio Ripristino impostazioni di fabbrica Cfr. Fig. 5 [} 7] Reset Pair: ripristina un accoppiamento esistente Reset All: ripristina l'accoppiamento e tutti i dati dell'apparecchio di controllo ambientale 7 Smaltimento...

  • Seite 43: Seguridad

    Acerca de este manual 1 Acerca de este manual Las instrucciones detalladas de instalación y la infor- mación adicional sobre el sistema de la Alpha Smart- ware pueden encontrarse en la https://www.alphasmartware.de. 2 Seguridad Es necesario observar todas las indicaciones de seguridad de este docu- mento con el fin de evitar accidentes con daños personales o materia- les.
  • Seite 44 Seguridad – El ajuste de la temperatura deseada (temperatura de confort) – Control de la temperatura real mediante el control de la base Alpha Smartware para el control de los sistemas de calefacción por suelo radiante – Comunicación inalámbrica en la nube Alpha Smartware Cualquier otra utilización, alteraciones o modificaciones están expre- samente prohibidas.

  • Seite 45: Indicaciones Generales De Seguridad

    Vista general del dispositivo reconocer los posibles riesgos y adoptar las medidas de seguridad ade- cuadas. Un especialista debe cumplir con las normas profesionales per- tinentes. 2.3 Indicaciones generales de seguridad – Utilice el dispositivo exclusivamente en perfecto estado técnico. – Asegúrese de que el aparato no llegue a manos de los niños. –...
  • Seite 46 Vista general del dispositivo Pulsador/botón giratorio – Girar: Cambia la selección – Pulsar brevemente (<1 seg): Confirma la selección – Mantener pulsado (> 3 seg): Ejecuta la función seleccionada Pantalla Véase también Fig. 2 [} 4] Modo automático activo Temperatura máxima superada.

  • Seite 47: Datos Técnicos

    Vista general del dispositivo Confirmación 3.1 Datos técnicos Tipo RDS 61011-N1 RDS 61011-N7 Dimensión 86 x 86 x 26 mm / 86 x 86 x 24 mm / 31,5 mm 31,5 mm Peso 130 g 125 g Temperatura ambiente 0 … 50°C 0 … 50°C Humedad ambiental 5 ...

  • Seite 48: Puesta En Marcha

    Montaje Tipo de protección IP 20 IP 20 4 Montaje Lugar de montaje Véase también Fig. 3 [} 5] Montar la unidad Véase también Fig. 4 [} 6] 5 Puesta en marcha Emparejamiento de dispositivos - Emparejamiento Para utilizar la unidad para controlar una zona de calefacción, primero debe emparejarse con la Alpha Smartware base.

  • Seite 49: Puesta Fuera De Servicio

    Puesta fuera de servicio 6 Puesta fuera de servicio Restaurar el estado de fábrica Véase también Fig. 5 [} 7] Reiniciar el emparejamiento: Restablecer un emparejamiento existente Restablecer todo: Restablecer el emparejamiento y todos los datos de la unidad de control de habitaciones 7 Eliminación de desechos ¡No eliminar el dispositivo con los residuos domésticos! Los dispositivos electrónicos deben eliminarse de conformidad...

  • Seite 50: Sikkerhed

    Om nærværende vejledning 1 Om nærværende vejledning Der findes en udførlig monteringsvejledning samt yderligere systemoplysninger vedr. Alpha Smartware på https://www.alphasmartware.de . 2 Sikkerhed Alle sikkerhedsoplysninger i dette dokument skal overholdes for at undgå ulykker med personskade eller materiel skade til følge. Der hæftes ikke for personskade og materiel skade, som er forårsaget af ukorrekt brug eller manglende overholdelse af sikkerhedsoplysninger- ne.

  • Seite 51: Bestemmelsesmæssig Anvendelse

    Sikkerhed – Ledningsender afisoleret 8 - 9 mm – Drevenes ledninger kan bruges med tyller, som er monteret ab fa- brik. 2.1 Bestemmelsesmæssig anvendelse Enheden er en del af Alpha Smartware-systemet og bruges til følgende formål: – Installering i boliglignende omgivelser, –...

  • Seite 52: Generelle Sikkerhedshenvisninger

    Sikkerhed 2.2 Krav til fagpersonalet Montering og idriftsættelse af produktet kræver grundlæggende me- kanisk og elektrisk viden samt viden om de tilhørende tekniske termer. For at sikre driftssikkerheden må disse aktiviteter kun udføres af en uddannet, kompetent, sikkerhedsteknisk vidende og autoriseret fag- mand eller af en kompetent person under ledelse af en fagmand.

  • Seite 53: Oversigt Over Enheden

    Oversigt over enheden 3 Oversigt over enheden Rumtermostat Se også Fig. 1 [} 3] Monteringsunderdel Rumtermostat Display med funktionsvisning [D] Tryk-/drejeknap – Dreje: Skift valg – Kort tryk (< 1 sek.): Bekræft valg – Langt tryk (> 3 sek.): Udfør valgt funktion Display Se også...

  • Seite 54: Tekniske Data

    Oversigt over enheden Lavest mulige måletemperatur Lavt batteri underskredet Vigtig oplysning/fejlfunktion Sendeeffekt Skiftevis luftfugtighed og tid, Relativ luftfugtighed hvis forbundet til Cloud Bekræftelse 3.1 Tekniske data Type RDS 61011-N1 RDS 61011-N7 Mål 86 x 86 x 26 mm / 86 x 86 x 24 mm / 31,5 mm 31,5 mm Vægt...
  • Seite 55 Montage Batteritype 2 x 1,5 V LR06/AA 2 x 1,5 V LR06/AA (Mignon) alcaline (Mignon) alcaline Radiofrekvens 868,3 und 869,525 868,3 und 869,525 MHz SRD-bånd MHz SRD-bånd Beskyttelsestype IP 20 IP 20 4 Montage Monteringssted Se også Fig. 3 [} 5] Montering af enhed Se også Fig. 4 [} 6] 5 Ibrugtagning Parring af enheder - Pairing For at kunne bruge enheden til styring af en varmezone, skal den først parres med Alpha Smartware-basestationen.

  • Seite 56: Bortskaffelse

    Ud-af-drifttagning Alpha Smart app For at kunne anvende enheden i en Alpha Smart Cloud skal man bruge Alpha Smart app (download via QR - kode). 6 Ud-af-drifttagning Gendan fabriksindstillinger Se også Fig. 5 [} 7] Reset Pair: Nulstilling af eksisterende pairing Reset All: Nulstilling af pairing og alle rumtermostatens data 7 Bortskaffelse Enheden må...

  • Seite 57: Turvallisuus

    Tietoja tästä oppaasta 1 Tietoja tästä oppaasta Yksityiskohtaiset asennusohjeet ja lisätietoja koskien Alpha Smartware löytyvät https://www.alphasmartware.de sivusta. 2 Turvallisuus Huomioi kaikki tämän käyttöoppaan sisältämät turvallisuusohjeet henkilö- ja esinevahinkojen estämiseksi Valmistaja ei vastaa henkilö- tai esinevahingoista, joiden syynä on ollut epäasiallinen käyttö tai turvallisuusohjeiden noudattamatta jättäminen.

  • Seite 58: Yleiset Turvallisuusohjeet

    Turvallisuus – Todellisen lämpötilan säätöön ohjaamalla Alpha Smartware - tukiasemaa lattialämmityksen ohjaamiseen – langattomaan viestintään Alpha Smartware -pilvessä Kaikki muut käyttötavat, muutokset tai muunnokset ovat kiellettyjä. Määräystenvastainen käyttö aiheuttaa riskejä, joista valmistaja ei vastaa, eli takuun raukeamisen. 2.2 Ammattihenkilöiden pätevyys Laitteen asennus ja käyttöönotto edellyttää mekaniikan ja sähkötekniikan perustietoja sekä...

  • Seite 59: Laitteen Yleiskatsaus

    Laitteen yleiskatsaus – Käytä laitetta vain teknisissä tiedoissa määritellyillä toiminta -alueilla ja ympäristöolosuhteissa. – Varmista, että laite ei altistu kosteudelle, tärinälle, jatkuvalle auringonvalolle tai kuumuudelle, pakkaselle tai mekaaniselle kuormitukselle. 3 Laitteen yleiskatsaus Huoneyksikkö Katso siitä myös Kuva 1 [} 3] Asennusjalusta Huoneyksikkö Näyttö...

  • Seite 60: Tekniset Tiedot

    Laitteen yleiskatsaus Automaattinen tila käytössä Enimmäislämpötila on ylitetty. Lämmitys käytössä Manuaalinen tila käytössä Lomatila on käytössä Alin mittauslämpötila on alitettu Paristo heikko Tärkeä ohje/vikatoiminto Lähetinteho Vaihtuva kosteus ja aika, jos ne Suhteellinen on yhdistetty pilveen ilmankosteus Vahvistus 3.1 Tekniset tiedot Tyyppi RDS 61011-N1 RDS 61011-N7 Koko...
  • Seite 61 Asennus Ympäristön kosteus 5 … 80%, ei 5 … 80%, ei tiivistyvä tiivistyvä Varastointilämpötila -10 … 50°C -10 … 50°C Käyttöjännite 3 V DC 3 V DC Paristotyyppi 2 x 1,5 V LR06/AA 2 x 1,5 V LR06/AA (Mignon) alcaline (Mignon) alcaline Radiotaajuus 868,3 ja 868,525 868,3 ja 868,525 MHz SRD-kaista MHz SRD-kaista Suojaustapa IP 20 IP 20 4 Asennus Asennuspaikka Katso siitä...

  • Seite 62: Käyttöönotto

    Käyttöönotto 5 Käyttöönotto Laitteiden varaaminen - pariliitos Jotta laitetta voitaisiin käyttää lämmitysvyöhykkeen ohjaamiseen, se on ensin yhdistettävä Alpha Smartware -tukiasemaan. Tietoja tästä prosessista löytyy kyseisen tukiaseman pika-asennusoppaasta. Alpha Smart -sovellus Laitteen käyttö Alpha Smartware -pilvessä tarvitaan Alpha Smart -sovellus (lataa QR -koodin kautta). 6 Käytöstä...
  • Seite 63 Hävittäminen 7 Hävittäminen Älä toimita laitetta talousjätteisiin! Sähkölaiteet tulee toimittaa paikalliseen sähköromun keräyspisteeseen asianmukaisen direktiivin ohjeiden mukaisesti.

  • Seite 64: Om Denna Anvisning

    Om denna anvisning 1 Om denna anvisning Den detaljerade installationsanvisningen och ytterligare systeminformation om Alpha Smartware finns på https://www.alphasmartware.de. 2 Säkerhet För att undvika olyckor med person- och sakskador måste alla säkerhetsanvisningar i detta dokument följas. För person- eller sakskador som orsakats av felaktig hantering eller underlåtenhet att följa säkerhetsanvisningarna ansvaras inte.
  • Seite 65 Säkerhet – Reglering av den faktiska temperaturen genom att styra Alpha Smartware-basstationen för reglering av golvvärmen – trådlös kommunikation i Alpha Smartware molnet All annan användning, ändringar och modifieringar är uttryckligen förbjudna. Icke ändamålsenlig användning leder till faror för vilka tillverkaren inte ansvarar och till att garanti och ansvar upphör att gälla.

  • Seite 66: Allmänna Säkerhetsanvisningar

    Enhetsöversikt 2.3 Allmänna säkerhetsanvisningar – Använd enheten endast i perfekt tekniskt skick. – Se till att enheten inte hamnar i händerna på barn. – Använd enheten endast inom det effektområde och de omgivningsförhållanden som anges i de tekniska specifikationerna. – Se till att enheten inte utsätts för fukt, vibrationer, konstant solljus eller värme, kyla eller mekaniska påfrestningar.

  • Seite 67: Tekniska Data

    Enhetsöversikt Display Se även Bild 2 [} 4] Automatläge aktivt Maximaltemperatur överskriden. Värmeläge aktivt Manuellt läge aktivt Semesterläge aktivt Lägsta möjliga mättemperatur Svagt batteri underskriden Viktigt meddelande/fel Sändningseffekt Luftfuktighet och tid alternerar Relativ luftfuktighet om ansluten till molnet. Bekräftelse 3.1 Tekniska data RDS 61011-N1 RDS 61011-N7 Mått...
  • Seite 68 Montering Vikt 130 g 125 g Omgivningstemperatur 0 … 50°C 0 … 50°C Omgivningsfuktighet 5 … 80%, icke 5 … 80%, icke kondenserande kondenserande Förvaringstemperatur -10 … 50°C -10 … 50°C Driftspänning 3 V DC 3 V DC Batterityp 2 x 1,5 V LR06/AA 2 x 1,5 V LR06/AA (Mignon) alcaline (Mignon) alcaline Radiofrekvens 868,3 und 869,525 868,3 och 869,525 MHz SRD-Band MHz SRD-Band Skyddstyp IP 20...

  • Seite 69: Idrifttagning

    Idrifttagning 5 Idrifttagning Koppla enheter - Pairing För att kunna använda enheten för att styra en värmezon måste den först kopplas ihop med Alpha Smartware-basstationen. Information om detta förfarande finns i snabbinstallationsguiden för respektive basstation. Alpha Smart App För att använda enheten i ett Alpha Smartware moln måste Alpha Smart appen användas (nedladdning via QR-kod).
  • Seite 70 Kassering 7 Kassering Kasta inte enheten i hushållsavfallet! Elektronisk utrustning måste kasseras i enlighet med direktivet om avfall av elektrisk och elektronisk utrustning via lokala insamlingsställen för avfall av elektronisk utrustning.

  • Seite 71: Informacje O Niniejszej Instrukcji

    Informacje o niniejszej instrukcji 1 Informacje o niniejszej instrukcji Szczegółowe instrukcje instalacji oraz dodatkowe in- formacje systemowe dotyczące Alpha Smartware są dostępne na https://www.alphasmartware.de. 2 Bezpieczeństwo W celu uniknięcia wypadków, skutkujących szkodami osobowymi i ma- terialnymi, należy przestrzegać wszystkich instrukcji bezpieczeństwa za- wartych w niniejszym dokumencie.
  • Seite 72 Bezpieczeństwo – rejestracji temperatury rzeczywistej (temperatury pomieszczenia) i wilgotności powietrza – regulacji temperatury zadanej (temperatury komfortowej) – regulacja temperatury rzeczywistej poprzez sterowanie stacją bazo- wą Alpha SmartwareAlpha Smartware do sterowania systemami ogrzewania podłogowego – komunikacji bezprzewodowej w chmurze Alpha Smart Cloud. Każdy inny sposób użytkowania, zmiany i przebudowy są...

  • Seite 73: Ogólne Instrukcje Bezpieczeństwa

    Przegląd urządzenia Specjalista to osoba, która na podstawie swojego wykształcenia tech- nicznego, wiedzy i doświadczenia oraz znajomości odpowiednich prze- pisów jest w stanie ocenić powierzoną jej pracę, rozpoznać możliwe zagrożenia i podjąć odpowiednie środki bezpieczeństwa. Specjalista musi przestrzegać odpowiednich właściwych dla danej specjalizacji przepisów.
  • Seite 74 Przegląd urządzenia Termostat Wyświetlacz informujący o funkcjach urządzenia Przycisk/ pokrętło – obróć: Zmień wybór – naciśnij krótko (< 1 sek.): Potwierdź wybór – naciśnij i przytrzymaj (> 3 sek.): Wykonaj wybraną funkcję Wyświetlacz Zobacz też Rys. 2 [} 4] Tryb automatyczny aktywny Przekroczona maksy- malna temperatura.

  • Seite 75: Dane Techniczne

    Przegląd urządzenia Ważna wskazówka/usterka Moc nadawania Wilgotność i czas naprzemiennie, Wilgotność względna jeśli podłączone do Cloud Potwierdzenie 3.1 Dane techniczne RDS 61011-N1 RDS 61011-N7 Wymiar 86 x 86 x 26 mm / 86 x 86 x 24 mm / 31,5 mm 31,5 mm Waga 130 g...
  • Seite 76 Montaż Rodzaj akumulatora 2 x 1,5 V LR06/AA 2 x 1,5 V LR06/AA (Mignon) alcaline (Mignon) alcaline Częstotliwość radiowa 868,3 oraz 869,525 868,3 oraz 869,525 MHz taśma SRD MHz taśma SRD Typ ochrony IP 20 IP 20 4 Montaż Miejsce montażu Zobacz też Rys. 3 [} 5] Montaż urządzenia Zobacz też Rys. 4 [} 6] 5 Uruchomienie Łączenie urządzeń...

  • Seite 77: Wyłączenie Z Eksploatacji

    Wyłączenie z eksploatacji Alpha Smart App Aby korzystać z urządzenia w ramach Alpha Smart Clo- ud, konieczne jest użycie aplikacji Alpha Smart App (do pobrania za pomocą kodu QR). 6 Wyłączenie z eksploatacji Przywracanie ustawień fabrycznych Zobacz też Rys. 5 [} 7] Reset Pair: Zresetuj istniejące parowanie Reset All: Zresetuj parowanie i wszystkie dane termostatu 7 Utylizacja...

  • Seite 78: Об Этом Руководстве

    Об этом руководстве 1 Об этом руководстве Подробное руководство по монтажу, а также до- полнительная системная информация об Alpha Smartware доступны по ссылке https://www.alphasmartware.de . 2 Безопасность Для избежания несчастных случаев с травмами людей и матери- альным ущербом следует соблюдать все указания по технике безопасности, приведенные...
  • Seite 79 Безопасность – установки в жилых помещениях – учета фактической температуры (температуры в помещении) и влажности воздуха – настройки номинальной температуры (комфортной температу- ры) – регулирования фактической температуры путем передачи управляющих воздействий на базовый модуль Alpha Smartware для регулирования системы отопления теплого пола –...

  • Seite 80: Общие Указания По Технике Безопасности

    Безопасность инструктаж по технике безопасности и авторизованные квалифи- цированные работники или проинструктированное лицо под ру- ководством квалифицированного работника. Квалифицированный работник – лицо, которое благодаря своей профильной подготовке, своим знаниям и опыту, а также своим знаниям соответствующих положений в состоянии оценить вве- ренные...

  • Seite 81: Обзор Устройства

    Обзор устройства 3 Обзор устройства Панель управления помещением См. также изобр. 1 [} 3] Нижний монтажный элемент Панель управления помещением Дисплей с индикацией Кнопка/ ручка настройки – покрутить: изменение настройки – краткое нажатие (< 1 с): подтверждение выбо- ра – Длительное нажатие (> 3 с): выполнение вы- бранной...

  • Seite 82: Технические Характеристики

    Обзор устройства Активен автоматический ре- Превышение макси- жим мальной температу- ры. Активен режим нагрева Активен ручной режим Активен режим «Отпуск» Температура измерения ниже Низкий заряд бата- минимально допустимой реи Важное указание/сбой Мощность передат- чика При подключении к облаку Относительная влаж- влажность...
  • Seite 83 Монтаж Масса 130 g 125 g Окружающая темпера- 0 … 50°C 0 … 50°C тура Влажность окружаю- 5 … 80%, для мо- 5 … 80%, для мо- щей среды делей без отвода делей без отвода конденсата конденсата Температура хранения -10 … 50°C -10 … 50°C Рабочее напряжение 3 V DC 3 V DC Тип батареи 2 x 1,5 V LR06/AA 2 x 1,5 V LR06/AA (Mignon) alcaline...

  • Seite 84: Ввод В Эксплуатацию

    Ввод в эксплуатацию Монтаж устройства См. также изобр. 4 [} 6] 5 Ввод в эксплуатацию Подключение - сопряжение устройств Чтобы использовать устройство для управления зоной нагрева, сначала его нужно подключить к базовому модулю Alpha Smartware. Информация об этой процедуре приведена в руко- водстве...

  • Seite 85: Утилизация

    Утилизация Reset Pair: сброс существующего сопряжения Reset All: сброс сопряжения и всех данных панели управления по- мещением 7 Утилизация Не утилизировать устройство вместе с бытовыми отхо- дами! Согласно директиве ЕС об утилизации электриче- ского и электронного оборудования, электроприборы следует сдавать в местные пункты приема электронного оборудования.
