Mohlenhoff RD 20203-10 Anleitung

Regeltechnik

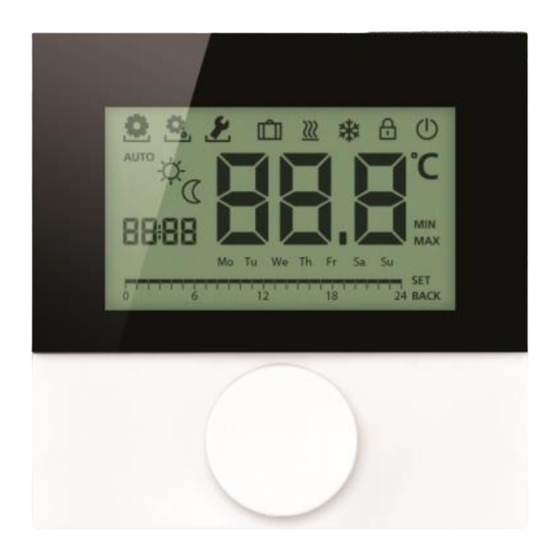

Raumregler Alpha direct Display
Der Raumregler Alpha direct Display ist ein hochwertiger Raumtem-
peraturregler zur Erfassung und Regelung der gewünschten Raum-
temperatur für maximales Nutzerkomfortempfinden.
Der Regler ist für die Betriebsspannung 230 V erhältlich. Bereits mit
direkt angeschlossenen Stellantrieben ist eine einfache Einzelraum-
regelung möglich. In Verbindung mit der Anschlusseinheit Alpha
Basis direct ist ein perfekt abgestimmtes Gesamtsystem zur Flächen-
temperierung realisierbar.
Die Einstellung der gewünschten Raumtemperatur und die Bedienung
erfolgt über den Drehknopf mit Dreh-Drück-Mechanik und Softrastung.
Über die übersichtliche und sprachneutrale Anzeige des hochwertigen
Displays werden die Symbole immer deutlich angezeigt.
1.1 Leistungsmerkmale

Erhältlich in drei Ausführungen: Standard, Komfort und Control

230 V Version

Großes, übersichtliches LC-Display mit Hinterleuchtung -
ermöglicht das Ablesen des Displays auch im Dunklen

Flache Ausführung und geringe Maße (86 x 86 x 31 mm)

Standalone oder im System realisierbare Regelung

Ausstattung für Heiz- und Kühlsysteme

Smart Start / Smart Stop-Funktion

Auswählbare Betriebsarten

Komfortprogramme von Heiz- und Kühlbetrieb

Einstellbare Absenktemperatur
Die Möhlenhoff Produktqualität sichert eine einfache, intuitive Installation, Bedienung und Wartung des gesamten Systems.
1.2 Ausführungen
Typ Ausführung
RD 20203-10 Standard
RD 25203-40 Komfort
RD 25203-60 Control
Möhlenhoff GmbH
Museumstraße 54a
38229 Salzgitter
Betriebs-
spannung
230 V Heizen, feste Absenkdifferenz, Absenkeingang
Heizen/Kühlen, Change Over, Heizsystem auswählbar, einstell-
230 V
bare Absenktemperatur
Heizen/Kühlen, Change Over, Heizsystem auswählbar, Smart
230 V Start / Smart Stop, einstellbare Absenktemperatur, Absenkaus-
gang
 +49 5341 8475 0
kontakt@moehlenhoff.de
www.moehlenhoff.de

Korrektur Ist-Temperaturerfassung

Begrenzung des Einstellbereichs der Soll-Temperatur

Ventil- und Frostschutzfunktion

Anschluss für einen externen Temperatursensor

Change Over-Eingang

Hochwertige Designscheibe aus kratzfestem Kunststoff (optio-
nal)

Hochwertiges, modernes Design

Geeignet für NC und NO-Betrieb

Hohe Funktionssicherheit
Ausstattung
130646.1527
Technisches Datenblatt
Lieferumfang

Raumregler Alpha
direct Display

Anleitung in 12 Spra-
chen
