9 | Elektroinstallation
Referenz für Installateure
56
A
C
d(A)

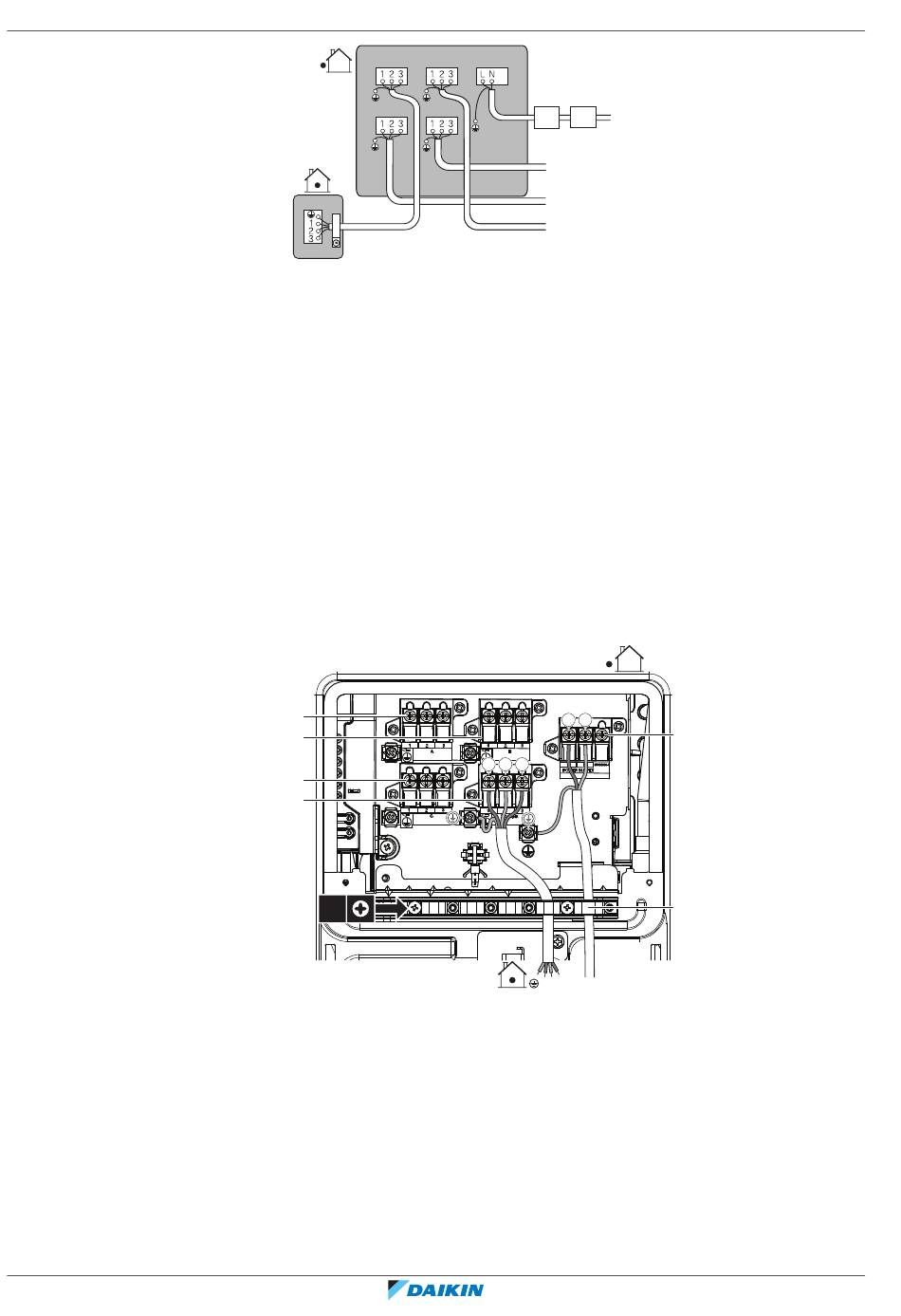

A Anschluss für Raum A
B Anschluss für Raum B
C Anschluss für Raum C
TO TANK Anschluss für Brauchwarmwassertank
a Hauptschalter
b Fehlerstrom-Schutzschalter
c Stromversorgungskabel
d Verbindungskabel für Raum (A, B, C, TO TANK)
5 Mit einem Kreuzschlitzschraubendreher die Klemmenschrauben fest
anziehen.
6 Überprüfen Sie, dass sich die Drähte NICHT leicht trennen, wenn leicht an
ihnen gezogen wird.
7 Die Kabelhalterung gut befestigen, damit die Anschlüsse der Drähte keinen
externen Belastungen ausgesetzt werden können.
8 Die Kabel durch den Ausschnitt auf der Unterseite des Abschirmblechs führen.
9 Darauf achten, dass elektrische Kabel NICHT in Kontakt kommen mit
Gasleitungsrohren.
a
b
c
d
2×
a Anschluss für Inneneinheit A
b Anschluss für Inneneinheit B
c Anschluss für Inneneinheit C
d Anschluss für Brauchwarmwassertank
e Stromversorgungskabel
f Kabelhalterung
10 Die Schaltkastenabdeckung und die Wartungsblende wieder anbringen.
B
TO TANK
a b
d(TO TANK)
d(C)
d(B)
L N
1 2 3
1 2 3
c
e
f
R32 Split-Baureihen
4P678385-1B – 2022.05
4MWXM-A
