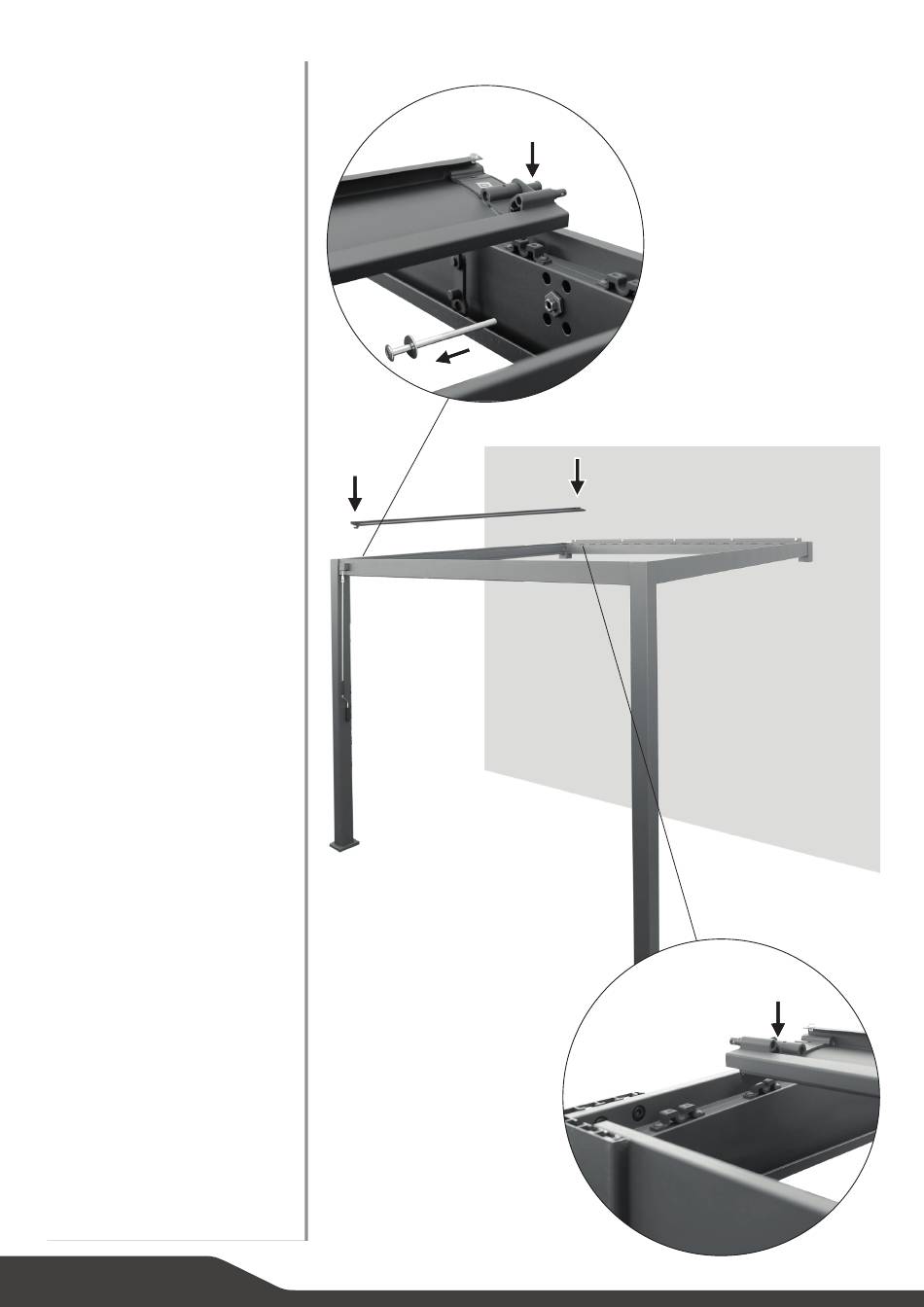

Insert fin with lever
Insert the fin (D) with lever
between front beam (B1) and
rear beam (B2). Position the
fin close to the crank shaft, but
leave the first set of bearings
free. Ensure that the lever (L) is
on the side of the crank shaft
Remove the long hexagon socket
screw with washer from the front
beam (B1). Use the hexagon
socket spanner (X).
210 | ENGLISH
15
(D) (D)
(B1).
(L) (L)
(B1) (B1)
(B1) (B1)
(L) (L)
(D) (D)
(B2) (B2)
(D) (D)
(B2) (B2)
