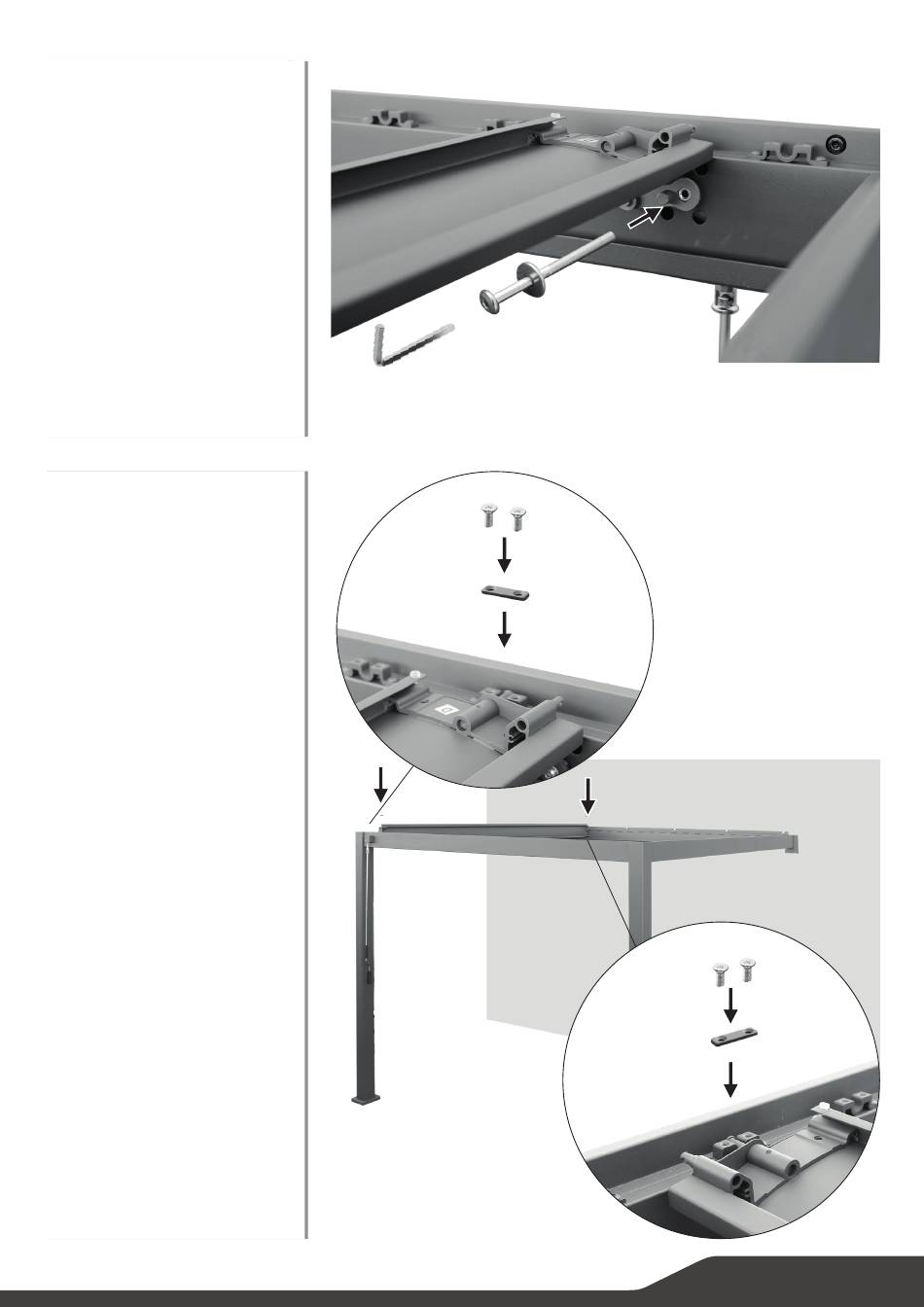

Koppla spaken till vevhandtaget
Placera lamellspakens sexkantiga
öppning vid den främre balkens
(B1) sexkantiga mutter. Skruva
fast spaken på den med den
nyss borttagna skruven med
sexkantigt hål och dess bricka.
Använd insexnyckeln (X).
Säkra lamellen i stöden med
metallbrickor på båda sidor.
Fäst en metallbricka (M) på
stödet på lamellens båda sidor.
Använd två skruvar (P) vardera.
16
(X) (X)
17
(P) (P)
(M) (M)
(P) (P)
(M) (M)
SVENSKA | 115
