Endress+Hauser Proservo NMS80 Kurzanleitung Seite 22

Installation
Abbildungen
1
3
4
5
2
6
1
2
4
3
22
1.
1
A0030113
2.
3.
4.
5.

A0030114
6.
7.
8.
3
9.
4

A0030115
10.
11.
12.
1
13.

2
A0030116

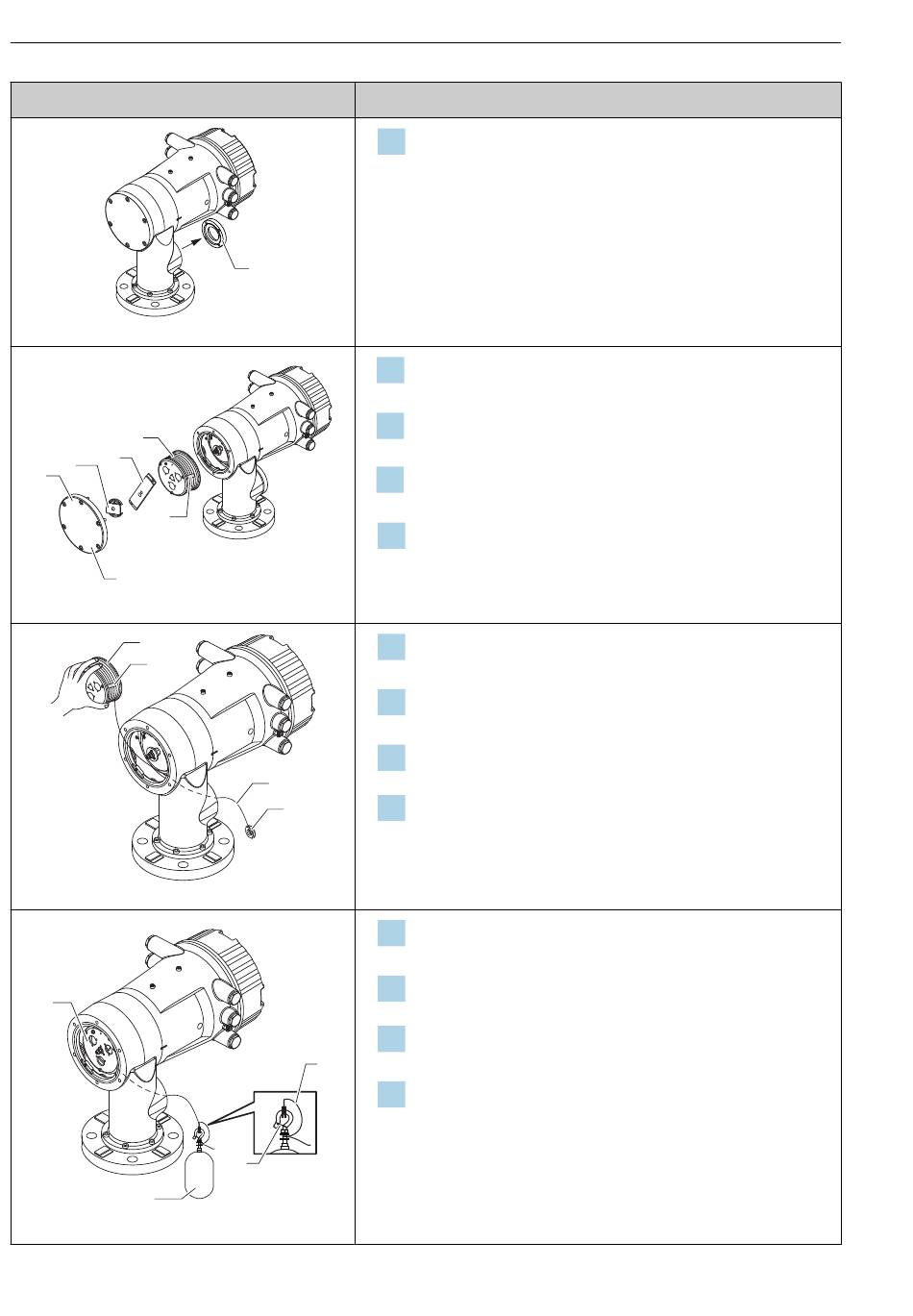

Vorgehensweise
Entfernen Sie die Abdeckung des Kalibrierfensters [1].
Entfernen Sie die M6-Bolzen und Schrauben [6] (M10-Bol-
zen bei Edelstahlgehäusen).
Entfernen Sie den Gehäusedeckel [5], den Messtrommelan-
schlag [4] und die Halterung [3].
Entfernen Sie die Messtrommel [1] aus dem Trommelge-
häuse.
Entfernen Sie den Klebestreifen [2], mit dem der Draht gesi-
chert ist.
Behandeln Sie den Messdraht vorsichtig. Er kann knicken.
Halten Sie die Messtrommel [1] mit einer Hand, und
wickeln Sie ca. 500 mm (19,69 in) des Messdrahtes [3] ab.
Sichern Sie den Draht [3] vorübergehend mit dem Klebe-
streifen [2].
Führen Sie den Drahtring [4] in das Trommelgehäuse ein.
Ziehen Sie den Drahtring durch das Kalibrierfenster.
Behandeln Sie den Messdraht vorsichtig.
Setzen Sie die Messtrommel [4] vorübergehend in das
Trommelgehäuse ein.
Haken Sie den Verdränger [3] am Drahtring ein.
Befestigen Sie den Verdränger mithilfe des Sicherungsdrah-
tes [2] sicher am Messdraht.
Installieren Sie den Erdungsdraht [1] für den Verdränger
(Details zur Installation des Erdungsdrahtes des Verdrän-
gers →  24).
• Vermeiden Sie in jedem Fall, dass die Messtrommel auf-
grund der hohen magnetischen Kräfte gegen das Gehäuse
stößt.
• Behandeln Sie den Messdraht vorsichtig. Er kann knicken.
