Dodawanie odcisku palca
Kasowanie użytkowników
Otwieranie drzwi dla posiadacza kodu PIN
Otwieranie drzwi dla użytkownika z kartą
Otwieranie drzwi przy pomocy odcisku palca
Kolor
Czerwony
Czarny
Niebieski
Fioletowy
Pomarańczowy
Żółty
Zielony
Biały
Szary
Brązowy
Status urządzenia
Czuwanie
Wejście w tryb programowania
Praca w trybie programowania
Niepowodzenie operacji
Wyjście z trybu programowania
Otwarcie drzwi
Alarm

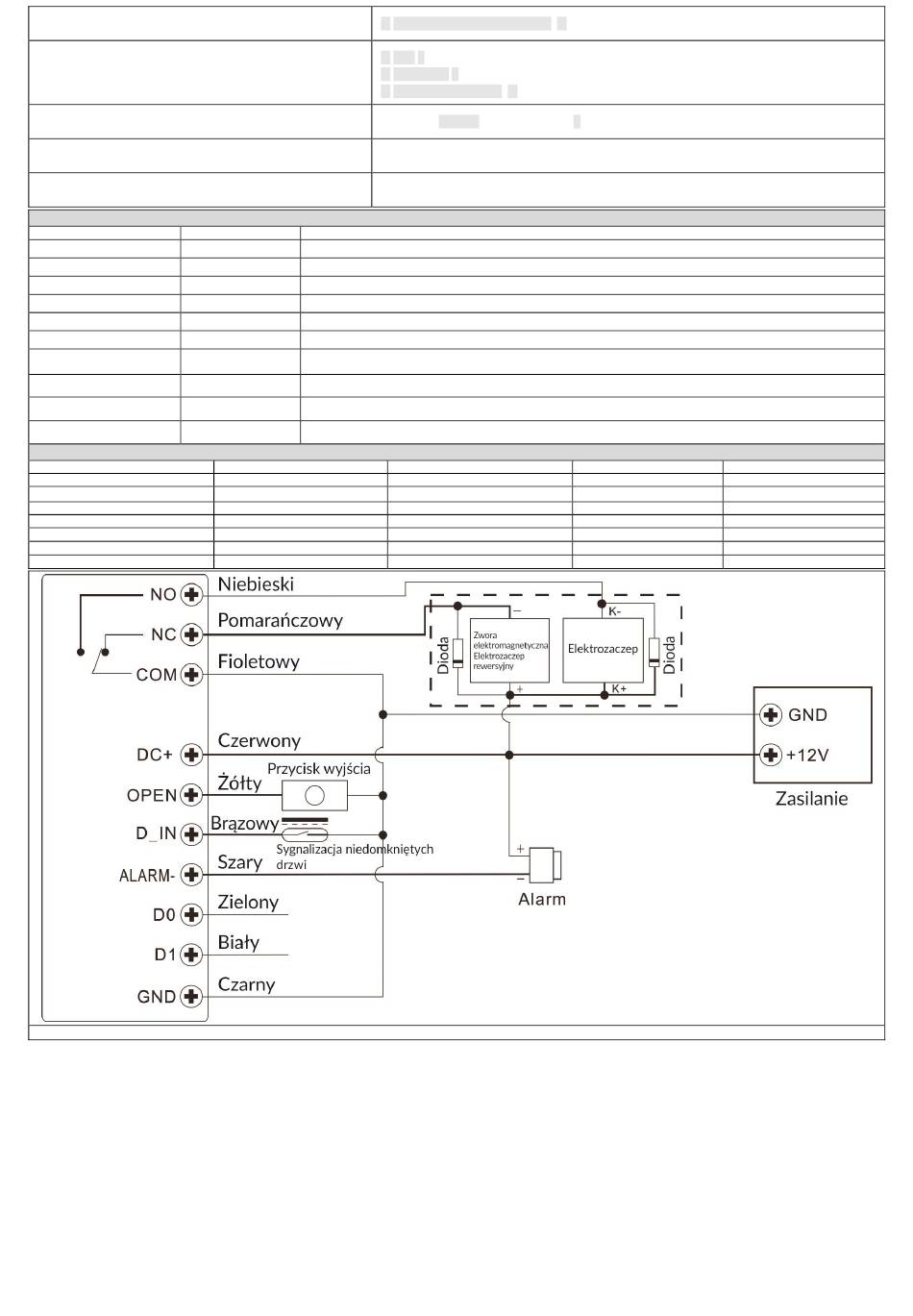

rys. 1 Standardowy schemat podłączenia przewodów
1 Zeskanuj odcisk palca 3-krotnie #
2 PIN # dla posiadacza kodu PIN lub
2 Zbliż kartę # dla użytkownika karty lub
2 Zeskanuj odcisk palca # dla odcisku palca użytkownika
Wprowadź kod PIN następnie naciśnij #
Zbliż swoją kartę
Zeskanuj odcisk palca na czytniku
Połączenie przewodów
Funkcja
Opis
DC+
12VDC Wejście zasilania
GND
Ujemny biegun zasilania
NO
Styk NO przekaźnika drzwi (bezpotencjałowy)
COM
Wspólny styk przekaźnika drzwi (bezpotencjałowy)
NC
Styk NC przekaźnika drzwi (bezpotencjałowy)
OPEN
Jeden koniec przycisku żądania otwarcia drzwi (drugi koniec połączony z GND)
D0
Wyjście Wiegand D0
D1
Wyjście Wiegand D1
ALARM
Do centrali alarmowej (wystawiane GND)
D_IN
Czujnik statusu drzwi NC (drugi koniec połączony z GND)
Oznaczenia dźwiękowe i świetlne
Dioda czerwona
świeci
miga
świeci
miga
miga
-
miga
Dioda zielona
Dioda pomarańczowa
-
-
-
-
-
świeci
-
3
Brzęczyk
-
-
-
1x beep
świeci
1x beep
-
3x beep
-
1x beep
-
1x beep
Alarm
-
