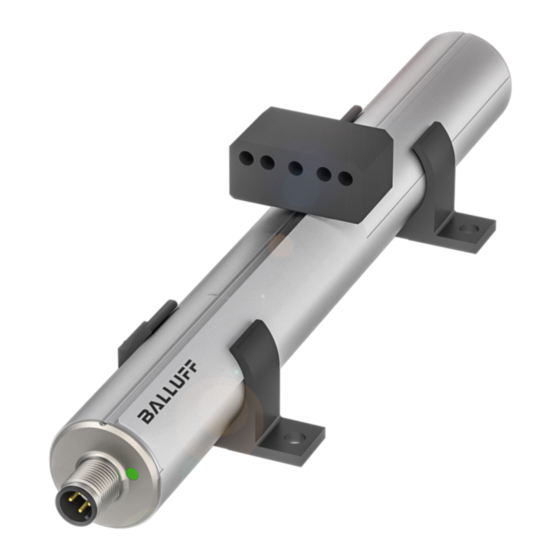

Balluff BTL PA0400 C12NL 0-000S04-Serie Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für BTL PA0400 C12NL 0-000S04-Serie:
- Montageanleitung (32 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Balluff BTL PA0400 C12NL 0-000S04-Serie
Inhaltszusammenfassung für Balluff BTL PA0400 C12NL 0-000S04-Serie

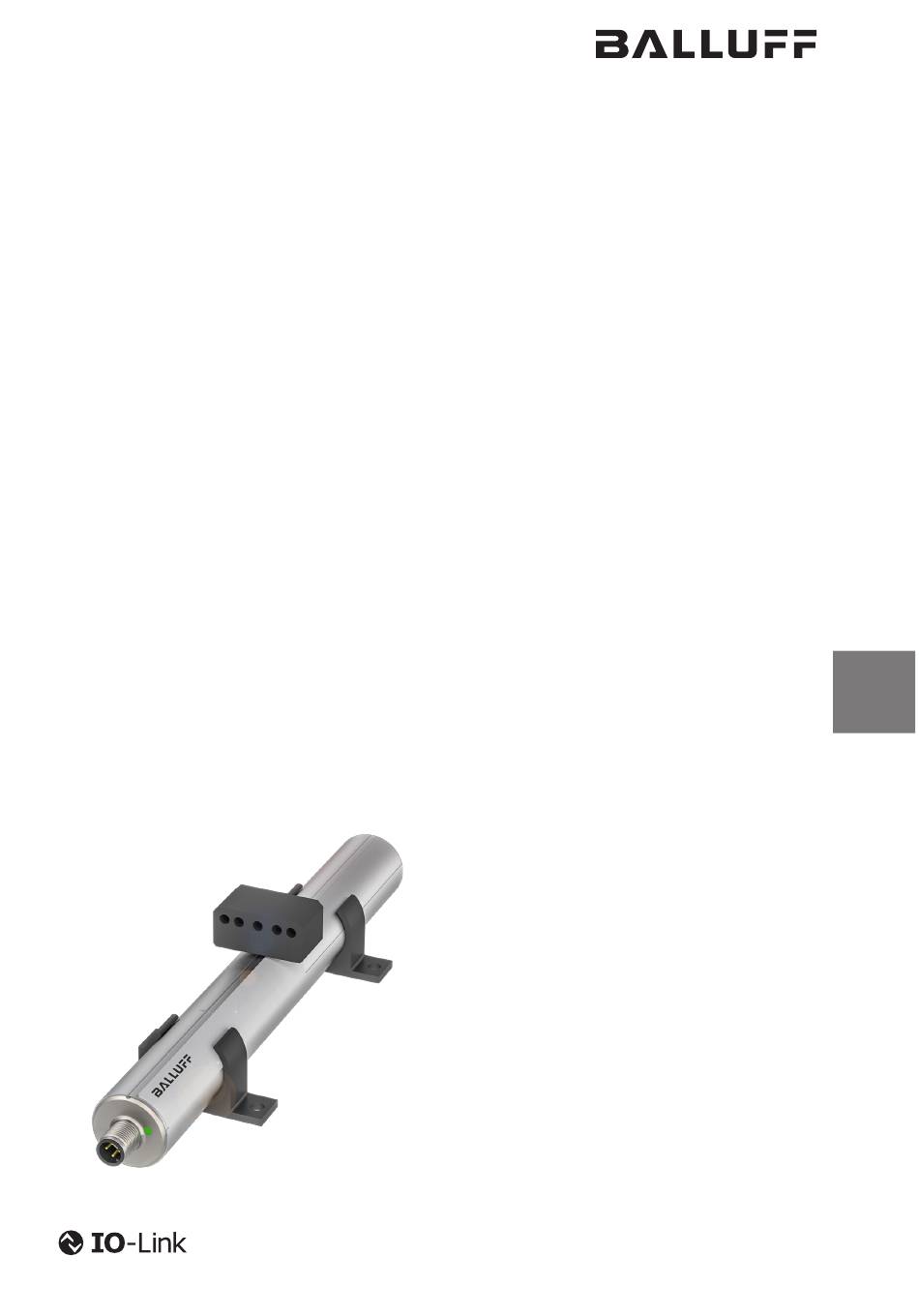

- Seite 1 BTL PA0400- _ _ _ _ -C12NL _ _ 0-000S04 deutsch Betriebsanleitung english User’s guide français Notice d’utilisation italiano Manuale d’uso español Manual de instrucciones português Manual de Instruções 中文 操作手册 한국인 사용 설명서 日本語 取扱説明書 русский Руководство по эксплуатации...
- Seite 2 www.balluff.com...
- Seite 3 BTL PA0400- _ _ _ _ -C12NL _ _ 0-000S04 Betriebsanleitung deutsch...
- Seite 4 www.balluff.com...
-
Seite 5: Inhaltsverzeichnis
Elektrischer Anschluss Kabelverlegung Inbetriebnahme und Betrieb Inbetriebnahme Hinweise zum Betrieb Wartung IO-Link-Schnittstelle Reparatur und Entsorgung Reparatur Entsorgung Technische Daten Umgebungsbedingungen Erfassungsbereich/Messbereich Elektrische Merkmale Elektrischer Anschluss Schnittstelle Material Mechanische Merkmale Zulassungen und Kennzeichnungen Zubehör 10.1 Positionsgeber 10.2 Befestigungsklammern/-schelle Typenschlüssel www.balluff.com deutsch... -
Seite 6: Zu Dieser Anleitung
Das allgemeine Warnsymbol in Verbindung mit dem Mitgeltende Dokumente Signalwort GEFAHR kennzeichnet eine Gefahr, die Weitere Informationen zu diesem Produkt finden Sie unter unmittelbar zum Tod oder zu schweren Verletzungen www.balluff.com auf der Produktseite z. B. in folgenden führt. Dokumenten: – Datenblatt –... -
Seite 7: Sicherheitshinweise
Produkt ausschließlich wie in der Betriebsanleitung und den mitgeltenden Dokumenten beschrieben sowie unter Einhaltung der technischen Spezifikationen und Anforde- rungen und nur mit geeignetem Original Balluff Zubehör verwendet wird. Andernfalls liegt eine nichtbestimmungsgemäße Verwen- dung vor. Diese ist nicht zulässig und führt zum Verlust von Gewährleistungs- und Haftungsansprüchen gegenüber... -
Seite 8: Lieferumfang, Transport Und Lagerung
BTL PA0400- _ _ _ _ -C12NL _ _ 0-000S04 Magnetostriktives Positionsmesssystem – Bauform Profil Lieferumfang, Transport und Lagerung Lieferumfang – Sensor – Montageanleitung Transport ► Produkt in Originalverpackung bis zum Verwendungs- ort transportieren. Lagerbedingungen ► Produkt in Originalverpackung lagern. ►... -
Seite 9: Produktbeschreibung
Positionsgeber: Definiert die zu messende Position auf dem Wellenleiter. Positionsgeber sind in unterschiedlichen Bauformen lieferbar und gesondert zu bestellen (siehe Zubehör auf Seite 16). Messlänge: Definiert den zur Verfügung stehenden Weg-/ Längenmessbereich. Es sind Sensoren mit Messlängen von 25 mm bis 4000 mm lieferbar. www.balluff.com deutsch... -
Seite 10: Produktbeschreibung
BTL PA0400- _ _ _ _ -C12NL _ _ 0-000S04 Magnetostriktives Positionsmesssystem – Bauform Profil Produktbeschreibung (Fortsetzung) Funktion Anzeigeelemente Zur Positionsbestimmung eines Anlagenbauteils wird ein Signal Bedeutung Positionsgeber mit dem Bauteil verbunden. Zusammen Rot blinkend Dieses Signal tritt auf, wenn ein werden sie entlang eines Wellenleiters bewegt, der sich 1 Hz Messfehler auftritt. -
Seite 11: Einbau Und Anschluss
Abstand und Versatz für Positionsgeber (siehe Bild 5-1 und Bild 5-2) – Bei Verwendung mehrerer Positionsgeber muss zwi- schen diesen ein Mindestabstand von 65 mm eingehal- ten werden (siehe Bild 5-3). Bild 5-2: Maße und Abstände mit Positionsgeber BTL6-A-3801-2 Bild 5-3: Mindestabstand bei Verwendung mehrer Positionsgeber www.balluff.com deutsch... -
Seite 12: Elektrischer Anschluss
BTL PA0400- _ _ _ _ -C12NL _ _ 0-000S04 Magnetostriktives Positionsmesssystem – Bauform Profil Einbau und Anschluss (Fortsetzung) Elektrischer Anschluss Der elektrische Anschluss ist über eine Steckverbindung ausgeführt (Pinbelegung siehe Tab. 5-2). Beachten Sie die Informationen zu Kabelverle- gung auf Seite 10. Bild 5-4: Pinbelegung S04 (Draufsicht auf Stecker am BTL) Pin Signal... -
Seite 13: Inbetriebnahme Und Betrieb
– Funktion des BTL und aller damit verbundenen Kom- ponenten regelmäßig prüfen. – Bei Funktionsstörungen das BTL außer Betrieb neh- men. – Anlage gegen unbefugte Benutzung sichern. – Befestigung prüfen und ggf. nachziehen. Wartung Das Produkt ist wartungsfrei. www.balluff.com deutsch... -
Seite 14: Io-Link-Schnittstelle
BTL PA0400- _ _ _ _ -C12NL _ _ 0-000S04 Magnetostriktives Positionsmesssystem – Bauform Profil IO-Link-Schnittstelle Das IO-Link-Gerät unterstützt die in diesem Kapitel aufge- führten Funktionen. Für weitere Informationen siehe Dokument IO- Link-Konfiguration unter www.balluff.com auf der Produktseite. Primäre Funktionen – Identifikation (Identification) –... -
Seite 15: Reparatur Und Entsorgung
BTL PA0400- _ _ _ _ -C12NL _ _ 0-000S04 Magnetostriktives Positionsmesssystem – Bauform Profil Reparatur und Entsorgung Reparatur Reparaturen am Produkt dürfen nur von Balluff durchge- führt werden. Sollte das Produkt defekt sein, nehmen Sie Kontakt mit unserem Service-Center auf. -
Seite 16: Technische Daten
≤ 1,5 W Das Produkt ist sofort betriebsbereit, die volle Genauigkeit Überspannungsschutz bis 36 V DC wird nach der Warmlaufphase erreicht. Spannungsfest bis (GND – Gehäuse) 500 V DC Weitere Daten finden Sie unter www.balluff.com auf der Produktseite. Elektrischer Anschluss Kurzschlussschutz Signalausgang gegen GND und Umgebungsbedingungen 30 V DC Umgebungstemperatur −25…+85 °C... -
Seite 17: Material
Mit dem CE-Zeichen bestätigen wir, Deckelmaterial Zinkdruckguss, dass unsere Produkte den galvanisiert Anforderungen der aktuellen EU-Richtlinie entsprechen. Mechanische Merkmale Gehäusedurchmesser 30 mm Nähere Informationen zu Richtlinien, Zulas- sungen und Normen finden Sie unter Gewicht (längenabhängig) ca. 1 kg/m www.balluff.com auf der Produktseite. www.balluff.com deutsch... -
Seite 18: Zubehör
Magnetostriktives Positionsmesssystem – Bauform Profil Zubehör Zubehör ist nicht im Lieferumfang enthalten und deshalb 10.2 Befestigungsklammern/-schelle getrennt zu bestellen. BTL6-A-MF01-A-43 Empfohlenes Zubehör finden Sie unter www.balluff.com auf der Produktseite. 10.1 Positionsgeber BTL6-A-3800-2 Ø 3.7 37.6 42.7 Ø 4.2 Bild 10-3: Befestigungsklammer BTL6-A-MF01-A-43... -
Seite 19: Typenschlüssel
3 = V1.1, COM3 IO-Link-Variante: A = Position; 1 Positionsgeber B = Position und Geschwindigkeit; 1 Positionsgeber C = 2 Positionen; Flexible Magnet Mode D = 2 Positionen und 2 Geschwindigkeiten; Flexible Magnet Mode G = Smart Transducer Protocol Elektrischer Anschluss: S04 = 4-polig, M12-Stecker www.balluff.com deutsch... - Seite 21 BTL PA0400- _ _ _ _ -C12NL _ _ 0-000S04 User’s Guide english...
