T-800 BAUANLEITUNG

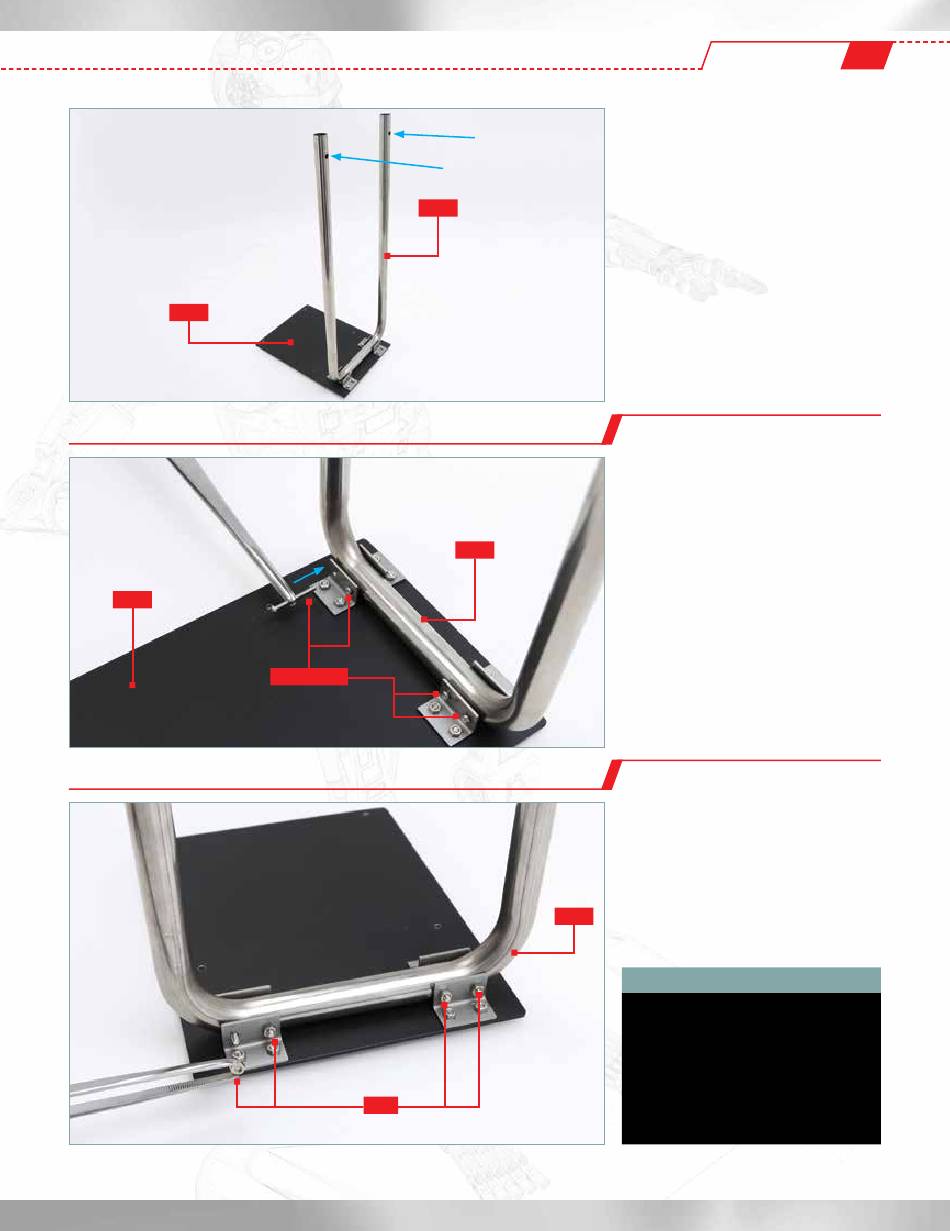

SCHRITT 1
Nimm die in der letzten Ausgabe
zusammengesetzte Abdeckung 116-2 mit Bügeln
und setze sie flach auf Deine Arbeitsfläche.
Schiebe die untere Strebe des Gestells 118-1
zwischen die Bügel, sodass die Schraublöcher
fluchten. Beachte die korrekte Position der
Löcher, welche die Rückseite des Gestells
anzeigen (Pfeile).
SCHRITT 2
Nimm vier Schrauben PM (3 x 35 mm) und führe
sie durch die Schraublöcher im Bügel, durch
die untere Strebe des Gestells und durch den
zweiten Bügel.
SCHRITT 3
Nutze vier Muttern M2, um die Schrauben PM
(3 x 35 mm) zu fixieren und das Gestell aufrecht
zwischen den Bügeln zu halten. Gehe sicher,
dass die Muttern komplett festgezogen sind,
sodass die Bügel dicht an dem Gestell anliegen.
118-1
Nun kannst Du auch die übrigen Muttern M3 aus
der letzten Ausgabe festziehen, um die Bügel an
Bauteil 116-2 zu befestigen.
EXPERTENTIPP!
Die nächsten Schritte sind einfacher,
wenn Dir jemand durch Festhalten
des Gestells hilft. Eventuell findest
Du es leichter, die Bodenplatte
117-4 vor dem Anbringen
des Gestells zu entfernen.
