Hachette Terminator T-800 Bauanleitung

#69
Vorschau ausblenden Andere Handbücher für Terminator T-800:

Werbung

Quicklinks

Diese Anleitung herunterladen

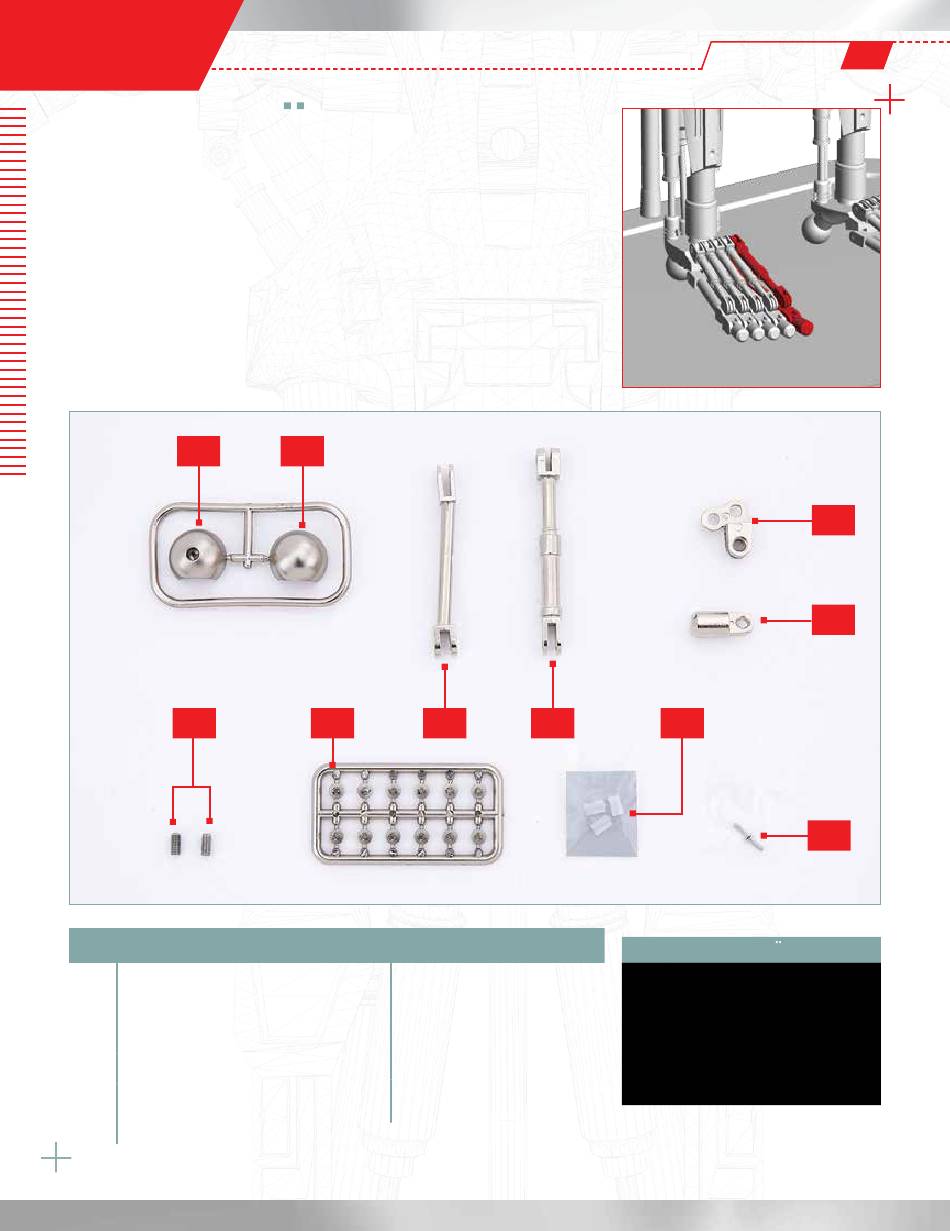

69
#
HINZUFUGEN EINES
FERSENTEILS UND
ZUSAMMENSETZEN
DER FUSSTEILE
Beginne mit der Konstruktion der Zehen des rechten Fußes – und denke
daran, die Fußgelenkstifte für spätere Ausgaben aufzubewahren!
69-2
69-8
BAUTEILELISTE
69-1 Fersenteil
69-2 Fersenteil
69-3 Fußteil (mit 1 markiert)
69-4 Fußteil (mit 1 markiert)
69-5 Zehengelenk
69-6 Zeh
69-1
69-7
69-3
69-7 12 Fußgelenkstifte
(inklusive Reserve)
69-8 2 Madenschrauben
(1 Reserve)
69-9 3 Kunststoffhülsen (1 Reserve)
69-10 2 Schrauben PB (2 x 6 mm)
(1 Reserve)
69-4
69-9
DES WEITEREN BENoTIGST DU
Ein scharfes Cuttermesser und eine
Schneidematte, sowie einen feinen
Kreuzschlitz-Schraubendreher, eine
feine Feile und einen Inbusschlüssel
(geliefert mit einer früheren
Ausgabe).
T-800 BAUANLEITUNG
69-5
69-6
69-10

Werbung

loading

Verwandte Anleitungen für Hachette Terminator T-800

Inhaltszusammenfassung für Hachette Terminator T-800

  • Seite 1 T-800 BAUANLEITUNG HINZUFUGEN EINES FERSENTEILS UND ZUSAMMENSETZEN DER FUSSTEILE Beginne mit der Konstruktion der Zehen des rechten Fußes – und denke daran, die Fußgelenkstifte für spätere Ausgaben aufzubewahren! 69-2 69-1 69-5 69-6 69-8 69-7 69-3 69-4 69-9 69-10 BAUTEILELISTE DES WEITEREN BENoTIGST DU 69-7 12 Fußgelenkstifte 69-1 Fersenteil Ein scharfes Cuttermesser und eine...
  • Seite 2 T-800 BAUANLEITUNG 67-2 67-3 69-1 67-2 69-2 69-1 69-2 67-3 SCHRITT 1 SCHRITT 2 Nimm die Baugruppe aus Ausgabe 68. Der „Stiel“, der durch die Bauteile Befestige das Bauteil 69-1 über Bauteil 67-2, sodass der erhöhte 67-2 und 67-3 gebildet wird, formt die Ferse des Modells. Beachte die Schraubensockel auf der Innenseite von Bauteil 69-1 in das kleine Loch kleineren und größeren Löcher in den Bauteilen 67-2 und 67-3.
  • Seite 3 T-800 BAUANLEITUNG 69-4 69-5 69-3 69-5 69-8 69-3 SCHRITT 5 SCHRITT 6 Verwende einen Inbusschlüssel und schraube die Madenschraube 69-8 in Nimm das Fußteil 69-4 (mit 1 markiert). Positioniere es wie abgebildet, Bauteil 69-3 und durch Bauteil 69-5 auf die andere Seite von Bauteil sodass die Markierung „1“...
  • Seite 4 T-800 BAUANLEITUNG SCHRITT 9 69-6 69-5 Setze das Loch am Ende von Bauteil 69-6 zwischen die Löcher im Endscharnier von Bauteil 69-5 (Pfeil). 69-6 69-9 69-5 SCHRITT 10 Setze eine Kunststoffhülse 69-9 in die Verbindung zwischen den Bauteilen ein, wie abgebildet.
  • Seite 5 T-800 BAUANLEITUNG MONTAGE ZWEI WEITERER ELEMENTE DES RECHTEN FUSSES Mit den Fußgelenkstiften aus der vorherigen Ausgabe baust Du nun zwei weitere Teile des Fußes zusammen, inklusive Zehen. 70-3 70-4 70-1 70-2 70-8 70-6 70-5 70-7 BAUTEILELISTE DES WEITEREN BENOTIGST DU 70-1 Fußteil (mit 2 markiert) 70-5 2 Zehen Ein scharfes Cuttermesser und eine...
  • Seite 6 T-800 BAUANLEITUNG EXPERTENTIPP! Beachte, dass die Stangen, die den Fuß darstellen, sorgfältig geformt sind. Sie müssen in der richtigen Position zusammengesetzt werden, damit der Fuß seine optimale Form erhält. Betrachte die Fotos sorgfältig, während Du die Schritte ausführst. SCHRITT 1 Nimm das erste Fußteil 70-1 (mit 2 markiert) und das Zehengelenk 70-6.
  • Seite 7 T-800 BAUANLEITUNG EXPERTENTIPP! 70-3 Achte bei den folgenden Schritten 70-8 darauf, dass die Kunststoffhülsen beim Einsetzen des Stifts von unten 69-7 gestützt werden. SCHRITT 4 Stecke eine Kunststoffhülse 70-8 durch die Verbindung, wo das Scharniergelenk von Bauteil 70-3 über das Loch in Bauteil 70-6 passt. Löse einen Fußgelenkstift 69-7 aus dem Rahmen und 70-6 beseitige alle rauen Kanten.
  • Seite 8 T-800 BAUANLEITUNG 69-7 70-6 70-2 70-4 70-8 70-7 70-2 70-6 SCHRITT 7 SCHRITT 8 Nimm das Fußteil 70-2 (mit 3 markiert) und das zweite Zehengelenk 70-6. Nimm das Fußteil 70-4 (mit 3 markiert) und positioniere die Bauteile 70-2 Überprüfe die Ausrichtung, u. a., dass die Zahlenmarkierung nach unten und 70-4 so, dass die Markierung „3“...
  • Seite 9 T-800 BAUANLEITUNG ZUSAMMENSETZEN DER FUSSTEILE UND ANBRINGEN AM RECHTEN BEIN Du setzt das vierte und fünfte Fußteil für den rechten Fuß zusammen, fixierst die Zehen und schraubst sie fest. 71-1 71-2 71-3 71-4 71-9 71-8 71-5 71-6 71-7 BAUTEILELISTE DES WEITEREN BENoTIGST DU 71-1 Fußteil (mit 4 markiert) 71-6 2 Zehen Ein scharfes Cuttermesser und...
  • Seite 10 T-800 BAUANLEITUNG 71-3 GRÖSSERES ENDE 71-1 71-5 71-7 71-5 SCHRITT 1 SCHRITT 2 Nimm das untere Fußteil 71-1 (mit 4 markiert) und eines der Gelenke Nimm das Bauteil 71-3 (mit 4 markiert) und positioniere es so, dass die 71-5. Du brauchst zudem eine kurze Madenschraube 71-7 sowie einen eingeprägte Nummer nach unten zeigt.
  • Seite 11 T-800 BAUANLEITUNG EXPERTENTIPP! Beachte, dass die Stangen, die den Fuß bilden, sehr präzise 71-6 geformt sind. Sie müssen in der richtigen Art und Weise zusammengesetzt werden, damit der Fuß seine richtige Form hat und die Elemente richtig zusammenpassen. Die unteren Fotos zeigen die fünf Elemente des Fußes von oben (Draufsicht), um zu zeigen, wie die unteren „Knochen“...
  • Seite 12 T-800 BAUANLEITUNG 67-2 67-2 67-1 67-1 69-4 71-8 71-8 69-3 SCHRITT 7 SCHRITT 8 Nimm die Baugruppe aus Ausgabe 69 und positioniere sie so, dass Du Setze die Fußteile 2, 3, 4 und 5 in der Reihenfolge der Nummern auf Zugang zu den Knöchelteilen 67-2 und 67-1 hast.

  • Seite 13: Die Ersten Teile Fur Den Linken Arm

    T-800 BAUANLEITUNG DIE ERSTEN TEILE FUR DEN LINKEN Du startest mit der Konstruktion der „bösen“ Seite des Terminator T-800 Endoskeletts, beginnend mit dem Zusammenbau des linken Bizepsmuskels. 72-3 72-1 72-2 72-4 BAUTEILELISTE DES WEITEREN BENoTIGST DU 72-1 Linkes Armteil Einen feinen Kreuzschlitz-Schraubendreher.
  • Seite 14 T-800 BAUANLEITUNG 72-2 72-1 SCHRITT 1 Stecke die Buchse 72-2 in das linke Armteil 72-1. 72-1 72-2 72-3 SCHRITT 2 Montiere die Kappe 72-3 über das andere Ende des Armteils 72-1. Beachte, dass sich in der Mitte der Kappe ein Schraubensockel befindet, der mit dem Loch am Ende des Schafts 72-2 fluchten sollte, wie durch den Pfeil angezeigt.
  • Seite 15 T-800 BAUANLEITUNG PM 3 x 8 mm 72-2 72-3 72-1 SCHRITT 3 Setze eine Schraube PM (3 x 8 mm) durch das Loch im Schaft ein, sodass Du sie in den Sockel der Kappe 72-3 einschrauben kannst. Fixiere die Bauteile miteinander. BAUFoRTSCHRITT Du hast den ersten Teil des linken Arms zusammengebaut.
