25
#

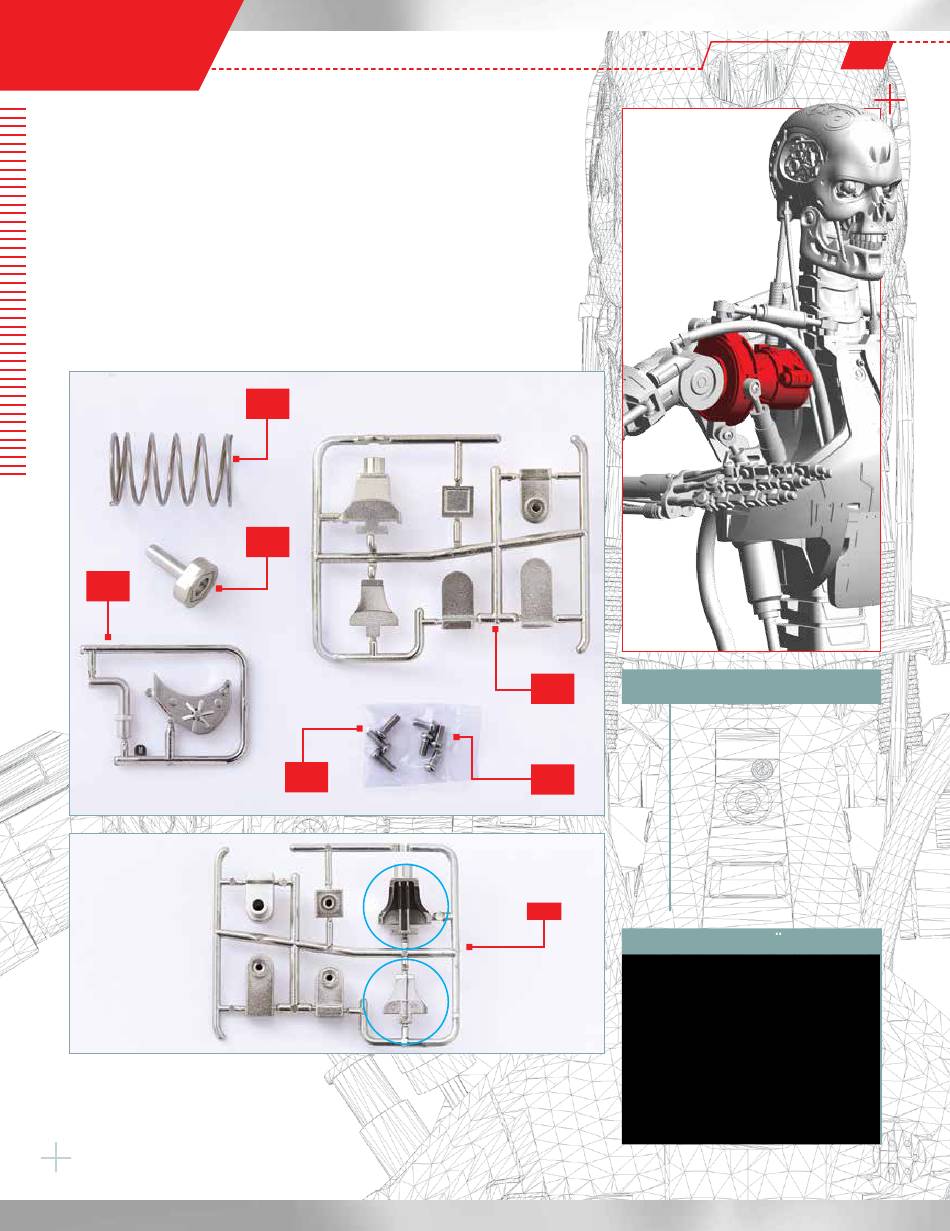

ZUSAMMENSETZEN
DES RECHTEN
SCHULTERGELENKS
In dieser Ausgabe fügst Du die Zubehörteile der rechten Schulter
zusammen, inklusive des Gelenks und der inneren Feder.
25-3
SCHRITT 1
Schneide die beiden großen Schulter-Zubehörteile (eingekreist) aus dem Plastikrahmen 25-4.
Glätte alle brüchigen Stellen an den Bauteilen mit einer Schlichtfeile oder mit Sandpapier,
nachdem Du sie aus dem Rahmen geschnitten hast. Teste, wie die Bauteile zusammenpassen.
25-1
25-2
25-5
BAUTEILE
25-4
25-1 Rechte Schulter-Feder
25-2 Rechter Schulter-Pin
25-6
25-3 Zubehör rechte Schulter
25-4 Zubehör rechte Schulter
25-5 3 Schrauben PM (3 x 8 mm)
(1 Reserve)
25-6 4 Schrauben PM (3 x 6 mm)
(1 Reserve)
25-4
DES WEITEREN BENoTIGST DU
Einen Kreuzschlitz-Schraubendreher,
eine Schneidematte oder andere
geeignete Unterlage sowie
Sekundenkleber, Pinzette und
Schlichtfeile oder Sandpapier.
Zudem die Schulter-Baugruppe aus
Ausgabe 23, das Schultergelenk-
Bauteil 23-2 und die Schulterplatte 24-1.
T-800 BAUANLEITUNG
