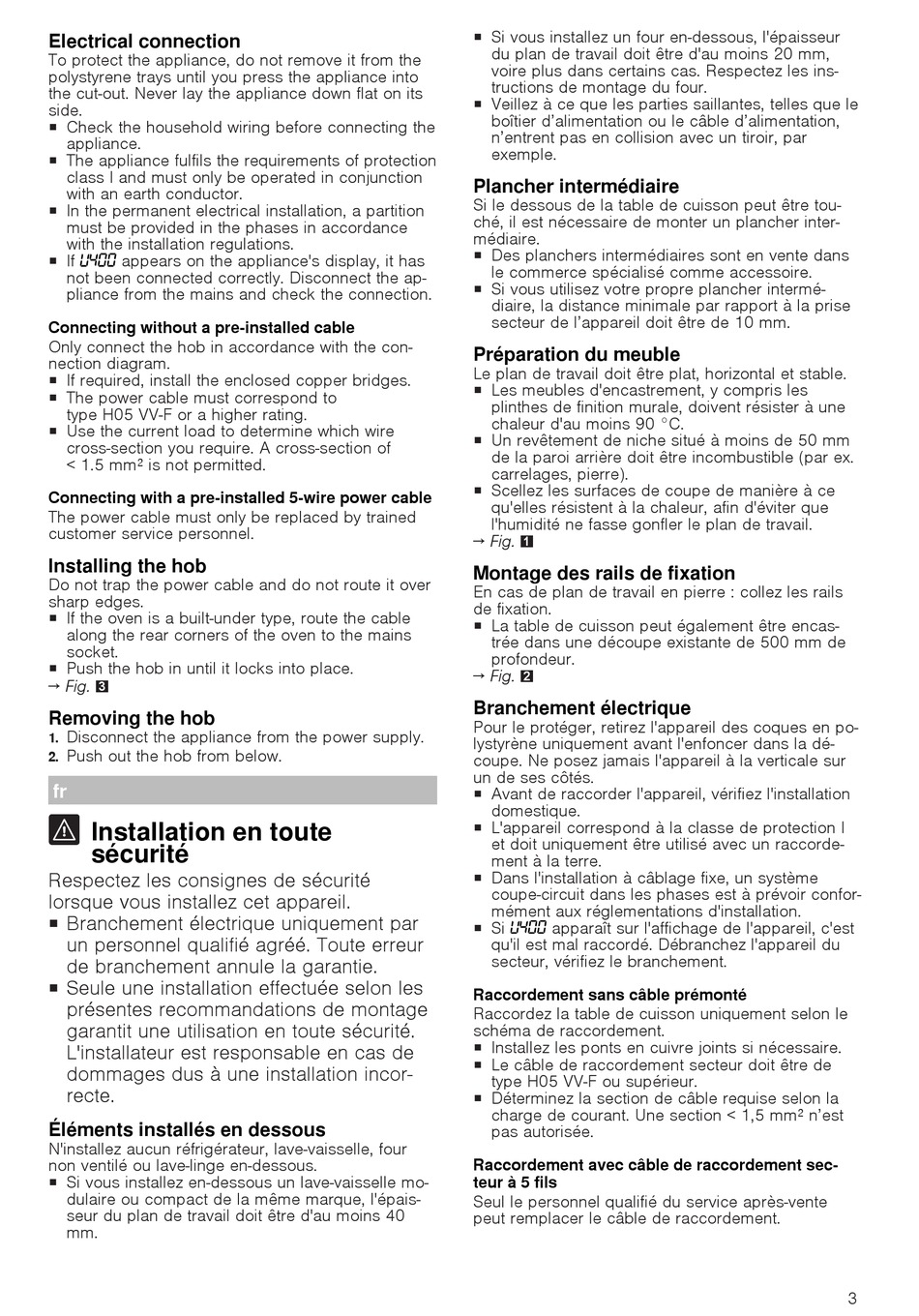

Electrical connection
To protect the appliance, do not remove it from the
polystyrene trays until you press the appliance into
the cut-out. Never lay the appliance down flat on its
side.
¡ Check the household wiring before connecting the
appliance.
¡ The appliance fulfils the requirements of protection
class I and must only be operated in conjunction
with an earth conductor.
¡ In the permanent electrical installation, a partition
must be provided in the phases in accordance
with the installation regulations.
¡ If
appears on the appliance's display, it has
not been connected correctly. Disconnect the ap-
pliance from the mains and check the connection.
Connecting without a pre-installed cable
Only connect the hob in accordance with the con-
nection diagram.
¡ If required, install the enclosed copper bridges.
¡ The power cable must correspond to
type H05 VV-F or a higher rating.
¡ Use the current load to determine which wire
cross-section you require. A cross-section of
< 1.5 mm² is not permitted.
Connecting with a pre-installed 5-wire power cable
The power cable must only be replaced by trained
customer service personnel.
Installing the hob
Do not trap the power cable and do not route it over
sharp edges.
¡ If the oven is a built-under type, route the cable
along the rear corners of the oven to the mains
socket.
¡ Push the hob in until it locks into place.
→ Fig.
3
Removing the hob
Disconnect the appliance from the power supply.
1.
Push out the hob from below.
2.
fr
Installation en toute
sécurité
Respectez les consignes de sécurité
lorsque vous installez cet appareil.
¡ Branchement électrique uniquement par
un personnel qualifié agréé. Toute erreur
de branchement annule la garantie.
¡ Seule une installation effectuée selon les
présentes recommandations de montage
garantit une utilisation en toute sécurité.
L'installateur est responsable en cas de
dommages dus à une installation incor-
recte.
Éléments installés en dessous
N'installez aucun réfrigérateur, lave-vaisselle, four
non ventilé ou lave-linge en-dessous.
¡ Si vous installez en-dessous un lave-vaisselle mo-
dulaire ou compact de la même marque, l'épais-
seur du plan de travail doit être d'au moins 40
mm.
¡ Si vous installez un four en-dessous, l'épaisseur
du plan de travail doit être d'au moins 20 mm,
voire plus dans certains cas. Respectez les ins-
tructions de montage du four.
¡ Veillez à ce que les parties saillantes, telles que le
boîtier d'alimentation ou le câble d'alimentation,
n'entrent pas en collision avec un tiroir, par
exemple.
Plancher intermédiaire
Si le dessous de la table de cuisson peut être tou-
ché, il est nécessaire de monter un plancher inter-
médiaire.
¡ Des planchers intermédiaires sont en vente dans
le commerce spécialisé comme accessoire.
¡ Si vous utilisez votre propre plancher intermé-
diaire, la distance minimale par rapport à la prise
secteur de l'appareil doit être de 10 mm.
Préparation du meuble
Le plan de travail doit être plat, horizontal et stable.
¡ Les meubles d'encastrement, y compris les
plinthes de finition murale, doivent résister à une
chaleur d'au moins 90 °C.
¡ Un revêtement de niche situé à moins de 50 mm
de la paroi arrière doit être incombustible (par ex.
carrelages, pierre).
¡ Scellez les surfaces de coupe de manière à ce
qu'elles résistent à la chaleur, afin d'éviter que
l'humidité ne fasse gonfler le plan de travail.
→ Fig.
1
Montage des rails de fixation
En cas de plan de travail en pierre : collez les rails
de fixation.
¡ La table de cuisson peut également être encas-
trée dans une découpe existante de 500 mm de
profondeur.
→ Fig.
2
Branchement électrique
Pour le protéger, retirez l'appareil des coques en po-
lystyrène uniquement avant l'enfoncer dans la dé-
coupe. Ne posez jamais l'appareil à la verticale sur
un de ses côtés.
¡ Avant de raccorder l'appareil, vérifiez l'installation
domestique.
¡ L'appareil correspond à la classe de protection I
et doit uniquement être utilisé avec un raccorde-
ment à la terre.
¡ Dans l'installation à câblage fixe, un système
coupe-circuit dans les phases est à prévoir confor-
mément aux réglementations d'installation.
¡ Si
apparaît sur l'affichage de l'appareil, c'est
qu'il est mal raccordé. Débranchez l'appareil du
secteur, vérifiez le branchement.
Raccordement sans câble prémonté
Raccordez la table de cuisson uniquement selon le
schéma de raccordement.
¡ Installez les ponts en cuivre joints si nécessaire.
¡ Le câble de raccordement secteur doit être de
type H05 VV-F ou supérieur.
¡ Déterminez la section de câble requise selon la
charge de courant. Une section < 1,5 mm² n'est
pas autorisée.
Raccordement avec câble de raccordement sec-
teur à 5 fils
Seul le personnel qualifié du service après-vente
peut remplacer le câble de raccordement.
3
