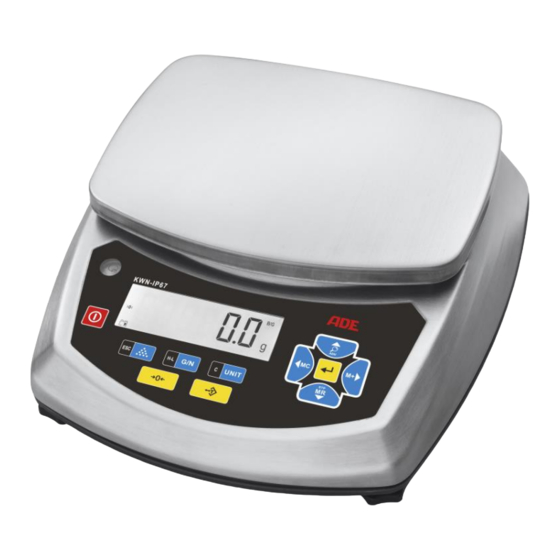

- Seite 1 BEDIENUNGSANLEITUNG Edelstahlwaage für den Foodbereich Kontrollwaage im Edelstahlgehäuse – Modell KWN-IP67 KWN-IP67-210408-Rev005-UM-de...
-
Seite 2: Inhaltsverzeichnis
Display- und Fehlermeldungen ...................... 31 Pflege und Reinigung, Garantie, Nacheichung ................32 Pflege und Reinigung ......................32 Garantie ..........................32 Nacheichung ........................32 Sicherheitsüberprüfung ......................32 Lager- und Transportbedingungen ..................33 Entsorgung ........................... 33 10. Technische Daten .......................... 34 11. Konformitätserklärung ........................35 KWN-IP67-210408-Rev005-UM-de... -
Seite 3: Übersichtsdarstellung
Links, rechts, oben und unten sowie zur Bestätigung. Zur Verwendung im Setup sowie zur Änderung numerischer Werte. Mehrfunktionstaste: Taste für Hochauflösung. Zur Anzeige des Gewichts in höherer Auflösung. Taste für Zusatz-Funktionen. Zur Eingabe von Zusatz-Funktionen eine Sekunde gedrückt halten. KWN-IP67-210408-Rev005-UM-de... -
Seite 4: Anzeige
Durchschnittsstückgewicht. Im Display wird das Durchschnittsstückgewicht angezeigt. Brutto / Netto. Vorläufige Bruttogewichtsanzeige. Akkuladezustandsanzeige. Zeigt den Ladezustand des Akkus an. Während des Ladevorgangs bewegt sich die Zustandsanzeige. Akkuleerstandanzeige. Zeigt an, dass die Akkus fast leer sind und umgehend geladen werden müssen. KWN-IP67-210408-Rev005-UM-de... -
Seite 5: Aufstellung Und Inbetriebnahme
Dieses Symbol bedeutet: „Gebrauchsanweisung beachten“. Um präzise Ergebnisse zu erzielen, lesen Sie die Gebrauchsanweisung sorgfältig durch und folgen Sie den darin enthaltenen Instruktionen. Bewahren Sie die Gebrauchsanweisung für späteres Nachschlagen auf. Ihre ADE Edelstahlwaage KWN-IP67 im Edelstahlgehäuse ist ein Qualitätsprodukt, das sich amtlich geeichter Ausführung für... -
Seite 6: Ausrichten Der Waage
Ladestatus / Displayanzeige und Akku laden Sobald im Akkubetrieb der Ladezustand des Akkus niedrig ist, leuchtet das Batteriesymbol im Display auf und der Akku ist umgehend an die Netzspannung anzuschließen. Nach ca. 12 Stunden ist der Akku vollständig geladen. KWN-IP67-210408-Rev005-UM-de... -
Seite 7: Funktion Der Waage
Funktion zum Einheitenwechsel belegt werden. Die Aktivierung dieser Funktion erfolgt in den Parametereinstellungen. Drücken Sie die Taste zum Wechsel der Einheiten. Die Waage schaltet von der primären zur sekundären Gewichtseinheit und durch erneutes Drücken wieder zurück. Diese Funktion wird im Konfigurationsmenü aktiviert oder deaktiviert. KWN-IP67-210408-Rev005-UM-de... -
Seite 8: Automatisches Tarieren
. Legen Sie nun das zu wiegende Gut in den Behälter und das Display zeigt das Nettogewicht an. Nach dem Entlasten der Wiegefläche wechselt die Waage automatisch zurück in den Bruttowiegemodus. Im Display erlischt die Anzeige und es erscheint B/G. KWN-IP67-210408-Rev005-UM-de... -
Seite 9: Gleichzeitiges Löschen Und Überschreiben Des Tara-Speichers
, um in den Stückzählmodus zu gelangen. Im Display wird die Verwendung des Stückzahlmodus durch angezeigt. Die Waage verwendet das zuletzt berechnete durchschnittliche Stückgewicht (APW). Der Wert für das durchschnittliche Stückgewicht (APW) kann während des Betriebs schrittweise verbessert werden. KWN-IP67-210408-Rev005-UM-de... -
Seite 10: Eingabe Der Referenzmenge
Sie diese als neue Referenzmenge. Als weitere Erhöhung der Genauigkeit können Sie nun 100 Teile auf die Waage legen und diese als Referenzmenge der Waage bestätigen. Jeder Schritt optimiert das durchschnittliche Stückgewicht und steigert damit die Genauigkeit bei der Stückzählung. KWN-IP67-210408-Rev005-UM-de... -
Seite 11: Stückzählen Ohne Behälter
Legen Sie die zu zählenden Teile auf die Wiegefläche. Sobald die Waage stabil ist und das Symbol erlischt, drücken Sie die Taste M+. Die Waage addiert den aktuellen Wert der Stückzählung dem Gesamtzählwert hinzu. Das Display zeigt zunächst die Gesamtanzahl der Zählungen und dann den Gesamtzählwert an. KWN-IP67-210408-Rev005-UM-de... -
Seite 12: Toleranzwiegen Im Wiege- Und Stückzählmodus
Taste ► und es erscheint [ALUPro]. Durch ein weiteres Drücken der Taste ► erscheint im Display [CLUPro] zur Speichern durchschnittlicher Stückgewichte. Bestätigen Sie Ihre Auswahl [PLUPro], [ALUPro] oder [CLUPro] mit der Taste Die weitere Vorgehensweise ist identisch und wird im Folgenden am Beispiel der PLU- Speicherung beschrieben. KWN-IP67-210408-Rev005-UM-de... -
Seite 13: Durchschnittliche Stückgewichte Apw (Clu)
Mit der Waage können bis zu 100 durchschnittliche Stückgewichte (APW) im CLU („Count Look Up“) gespeichert werden. Ermitteln Sie das durchschnittliche Stückgewicht APW wie oben beschrieben. 4.10.1 Speichern durchschnittlicher Stückgewichte Zum Speichern des ermittelten APW halten Sie nun während des Zählmodus die Taste länger als eine Sekunde gedrückt. KWN-IP67-210408-Rev005-UM-de... -
Seite 14: 4.11 Durchführung Von Kontrollwiegungen Im Wiegemodus
Zielwert, HI und LO werden automatisch vor dem Start der Kontrollwiegung angezeigt. Legen Sie nun das zu wiegende Gewicht auf die Wiegefläche. Die Balkenanzeige im Display zeigt nun an, ob das aufliegende Gewicht unterhalb, innerhalb oder oberhalb des Toleranzbereichs liegt. KWN-IP67-210408-Rev005-UM-de... -
Seite 15: 4.12 Durchführung Von Mengenüberprüfungen Im Stückzählmodus
Bestätigen Sie mit Die Balkenanzeige verschwindet im Display. Die Funktion zur Mengenüberprüfung kann zudem optisch durch einen Farbwechsel des Displays unterstützt werden. Mit Hilfe drei verschiedener, wechselnder Hintergrundfarben können die Zielerreichungsgrade zur Zielmenge angezeigt werden. Die Einstellungen erfolgen in den Parametereinstellungen. KWN-IP67-210408-Rev005-UM-de... -
Seite 16: 4.13 Brutto-/Netto-Funktion
Anwahl des nächsten Menüpunkts. ► Springt zum nächsten Zeichen nach rechts. Anwahl des vorherigen Menüpunkts. ◄ Springt zum nächsten Zeichen nach links. Anwahl des Menüs und des Menüpunkts. Anwahl des nächsten Unterpunkts. Wechsel von Unterpunkt in Menüpunkt. Wechsel von Menüpunkt in Wiegemodus. KWN-IP67-210408-Rev005-UM-de... -
Seite 17: Speicherung Von Zielwerten - Plu Speichermenü [Plupro]
Einstellungen des Warntons bei Toleranzwiegungen und Toleranzzählungen und für die Tastatur vorgenommen werden. Zur Konfiguration halten Sie die Taste länger als eine Sekunde gedrückt, bis im Display [PLUPrO] erscheint. Drücken Sie dann mehrfach die Taste ►, bis im Display [bUZZEr] erscheint. Das folgende Diagramm zeigt die Vorgehensweise: KWN-IP67-210408-Rev005-UM-de... -
Seite 18: Grundeinstellung Des Akustischen Signals [Type]
Wählen Sie mit Hilfe der Tasten ▲ und ▼ die gewünschte Einstellung und bestätigen Sie die Auswahl mit zum Wechsel in den nächsten Menüpunkt oder drücken Sie die Taste zur Rückkehr in den vorherigen Menüpunkt. Das folgende Diagramm zeigt die Vorgehensweise: KWN-IP67-210408-Rev005-UM-de... -
Seite 19: Einstellungen Des Warntons Für Die Tastatur [Soun]
Drücken Sie die Taste , wenn [bLIGht] im Display steht. Es erscheint im Display [LiGH]. Für die Hintergrundbeleuchtung gibt es drei verschiedene Auswahlmöglichkeiten der Programmierung: Hintergrundbeleuchtung immer aus. Hintergrundbeleuchtung immer an. Hintergrundbeleuchtung bei Belastung an. Schaltet bei Nichtbenutzung nach 5 Sekunden KWN-IP67-210408-Rev005-UM-de... -
Seite 20: Grundeinstellung Der Hintergrundfarbe [Colr]
Grün Gellb Gelb Grün Wählen Sie mit Hilfe der Tasten ▲ und ▼ die gewünschte Einstellung und bestätigen Sie die Auswahl mit zum Wechsel in den nächsten Menüpunkt oder drücken Sie die Taste zur Rückkehr in den vorherigen Menüpunkt. KWN-IP67-210408-Rev005-UM-de... -
Seite 21: Konfigurationsmenü [Config]
Wählen Sie mit Hilfe der Tasten ▲ und ▼ die gewünschte Einstellung und bestätigen Sie die Auswahl mit zum Wechsel in den nächsten Menüpunkt oder drücken Sie die Taste zur Rückkehr in den vorherigen Menüpunkt. Das folgende Diagramm zeigt die Vorgehensweise: KWN-IP67-210408-Rev005-UM-de... -
Seite 22: Einstellungen Einheitenwechsel Auf Knopfdruck [Ukey]
Wählen Sie mit Hilfe der Tasten ▲ und ▼ die gewünschte Einstellung und bestätigen Sie die Auswahl mit zum Wechsel in den nächsten Menüpunkt oder drücken Sie die Taste zur Rückkehr in den vorherigen Menüpunkt. Das folgende Diagramm zeigt die Vorgehensweise: KWN-IP67-210408-Rev005-UM-de... -
Seite 23: Voreinstellung Der Tara-Funktion [Tare]
Da die Waage ein Niederspannungsmessgerät ist, muss die Waage sowohl beim Anschluss als auch beim Entfernen von Peripheriegeräten ausgeschaltet sein. Anschlussbelegung RS232-Schnittstelle Die Anschlussbelegung sieht wie folgt aus: Pin number RS 232C connector Definition (Male) RXD1 Serial Port-1 TXD1 Serial Port-2 TXD2 Foot Switch Input KWN-IP67-210408-Rev005-UM-de... -
Seite 24: Drucken Der Daten
Je nach Wiegemodus stehen verschiedene Druckformate zur Auswahl, deren Vornahme der Parametereinstellungen weiter unten beschrieben ist. Für Drucker mit 16 Zeichen wählen Sie das kleine Druckerformat. Bei dieser Auswahl werden die Datenbezeichnungen als Abkürzungen gedruckt. Formate mit schmalem Ausdruck: Druckformat Wiegemodus Stückzählen Kontrollwiegung Form 1 Form 2 Form 3 KWN-IP67-210408-Rev005-UM-de... -
Seite 25: Einstellungen Für Serielle Schnittstellen [Data]
Sekunde gedrückt, bis im Display [PLUPrO] erscheint. Drücken Sie dann mehrfach die Taste ►, bis im Display [dAtA] erscheint. Das folgende Diagramm zeigt die Vorgehensweise: 6.3.1 Einstellungen für serielle Schnittstelle 1 [SPOrt1] In diesem Menüpunkt können die Art des Ausgabegeräts sowie die Baudrate für die serielle Schnittstelle 1 eingestellt werden. KWN-IP67-210408-Rev005-UM-de... - Seite 26 Zur Auswahl der Baudrate stehen sechs Möglichkeiten zur Verfügung: 1200 bauds 2400 bauds 4800 bauds 9600 bauds 19200 bauds 38400 bauds Bestätigen Sie die Auswahl mit zum Wechsel in den nächsten Menüpunkt oder drücken Sie die Taste zur Rückkehr in den vorherigen Menüpunkt. KWN-IP67-210408-Rev005-UM-de...
-
Seite 27: Einstellungen Für Serielle Schnittstelle 2 [Sport2]
Auswahl der Baudrate für serielle Schnittstelle 2 [br] Drücken Sie zweimal die Taste , wenn [SPOrt2] im Display steht. Es erscheint im Display [br]. Zur Auswahl der Baudrate stehen sechs Möglichkeiten zur Verfügung: 1200 bauds 2400 bauds 4800 bauds 9600 bauds 19200 bauds 38400 bauds KWN-IP67-210408-Rev005-UM-de... -
Seite 28: Datenausgabe Über Serielle Schnittstelle Bei Anschluss Einer Zweitanzeige Oder Pc
[STX] [STATUS] [SIGN] [INDICATED WEIGHT VALUE] [UNIT] [CR] [LF] [CHK] Beispiele: S+000123.4kg (Gewicht ist stabil und 123.4) D+000123.4kg (Gewicht ist dynamisch und 123.4) (Überlast) (Unterlast) (ADC out Fehler) Prüfsummenberechnung CHK (Checksum) = 0 – (STX STATUS .. LF) KWN-IP67-210408-Rev005-UM-de... -
Seite 29: Druckereinstellungen
Zur Auswahl der Sprache stehen fünf Möglichkeiten zur Verfügung: Englisch. Spanisch. Französisch. Deutsch. Türkisch. Wählen Sie mit Hilfe der Tasten ▲ und ▼ die gewünschte Sprache aus und bestätigen Sie die Auswahl mit . Sie wechseln automatisch in den nächsten Menüpunkt der Anzahl der Druckbelege je Druckanstoß. KWN-IP67-210408-Rev005-UM-de... -
Seite 30: Datums- Und Uhrzeiteingabe
Display [PLUPrO] erscheint. Drücken Sie dann mehrfach die Taste ►, bis im Display [CLoCk] erscheint. Bestätigen Sie mit der Taste Das folgende Diagramm zeigt die Vorgehensweise: Einstellung des Datumformats [ForM] Sobald [CLoCk] im Display erscheint, drücken Sie die Taste . Es erscheint im Display [ForM]. KWN-IP67-210408-Rev005-UM-de... - Seite 31 Hilfe der Tasten ◄ und ► wählen Sie die zu ändernde Ziffer aus, mit ▲ und ▼ wird sie geändert. Bestätigen Sie die Eingabe mit . Sie wechseln automatisch in das nächste Menü [tESt], das ausschließlich autorisiertem Fachpersonal zur Verfügung steht. Verlassen Sie das Menü durch Drücken der Taste und kehren Sie in den Wiegemodus zurück. KWN-IP67-210408-Rev005-UM-de...
-
Seite 32: Display- Und Fehlermeldungen
- Trennen Sie die Waage von der Stromzufuhr (Netz und Batterie) und warten Sie etwa Sekunden. - Verbinden Sie die Waage nun erneut mit dem Stromnetz. Err XX ( others ) - Schalten Sie die Waage ein. - Sofern Fehlfunktion weiterhin auftritt, kontaktieren Sie Ihren Servicepartner und tauschen Sie die Hauptplatine. KWN-IP67-210408-Rev005-UM-de... -
Seite 33: Pflege Und Reinigung, Garantie, Nacheichung
Die Waage darf nicht mit einem Hochdruckreiniger gereinigt werden! Garantie ADE wird dieses Produkt reparieren oder ersetzen, wenn der Nachweis geführt wird, dass es innerhalb eines Jahres ab Verkaufsdatum (Kaufbeleg ist erforderlich) durch mangelhafte Arbeitsqualität oder defektes Material versagt hat. Alle beweglichen Teile, wie z. B. Akkus, Kabel, etc. -
Seite 34: Lager- Und Transportbedingungen
Elektroaltgeräte und Akkus gehören nicht in den Hausmüll. Entsorgen Sie bitte defekte- bzw. Altgeräte und Akkus den gesetzlichen und landesspezifischen Vorschriften entsprechend! Stellen Sie bitte sicher, dass nur entladene Akkus bzw. Akkus mit isolierten „Polen“ entsorgt werden, da ansonsten ein Kurzschluss entstehen kann! KWN-IP67-210408-Rev005-UM-de... -
Seite 35: Technische Daten
30 kg Teilung = d 1g<3kg>2g 2g<6kg>5g 5g<15kg>10g Min. Gewicht 20 d Maximal Tara 100% Maximal Gewicht Modell KWN-IP67 Abmessungen 291 x 327 x 98 mm Wiegefläche 250 x 200mm Eigengewicht 5,2 kg Temperaturbereich -10°C bis + 40°C Luftfeuchtigkeit max. 85% nicht kondensierend... -
Seite 36: Konformitätserklärung
- RoHS Direktive 2011/65/EG in den jeweils geltenden Fassungen. Die Erklärung verliert ihre Gültigkeit, falls an der Waage eine nicht mit uns abgestimmte Änderung vorgenommen wurde, Hamburg, April 2021 ADE Germany GmbH Neuer Höltigbaum 15 22143 Hamburg Hersteller: ADE Germany GmbH Neuer Höltigbaum 15... - Seite 37 KWN-IP67-210408-Rev005-UM-de...
- Seite 38 KWN-IP67-210408-Rev005-UM-de...
- Seite 39 KWN-IP67-210408-Rev005-UM-de...
- Seite 40 Händler: KWN-IP67-210408-Rev005-UM-de...
