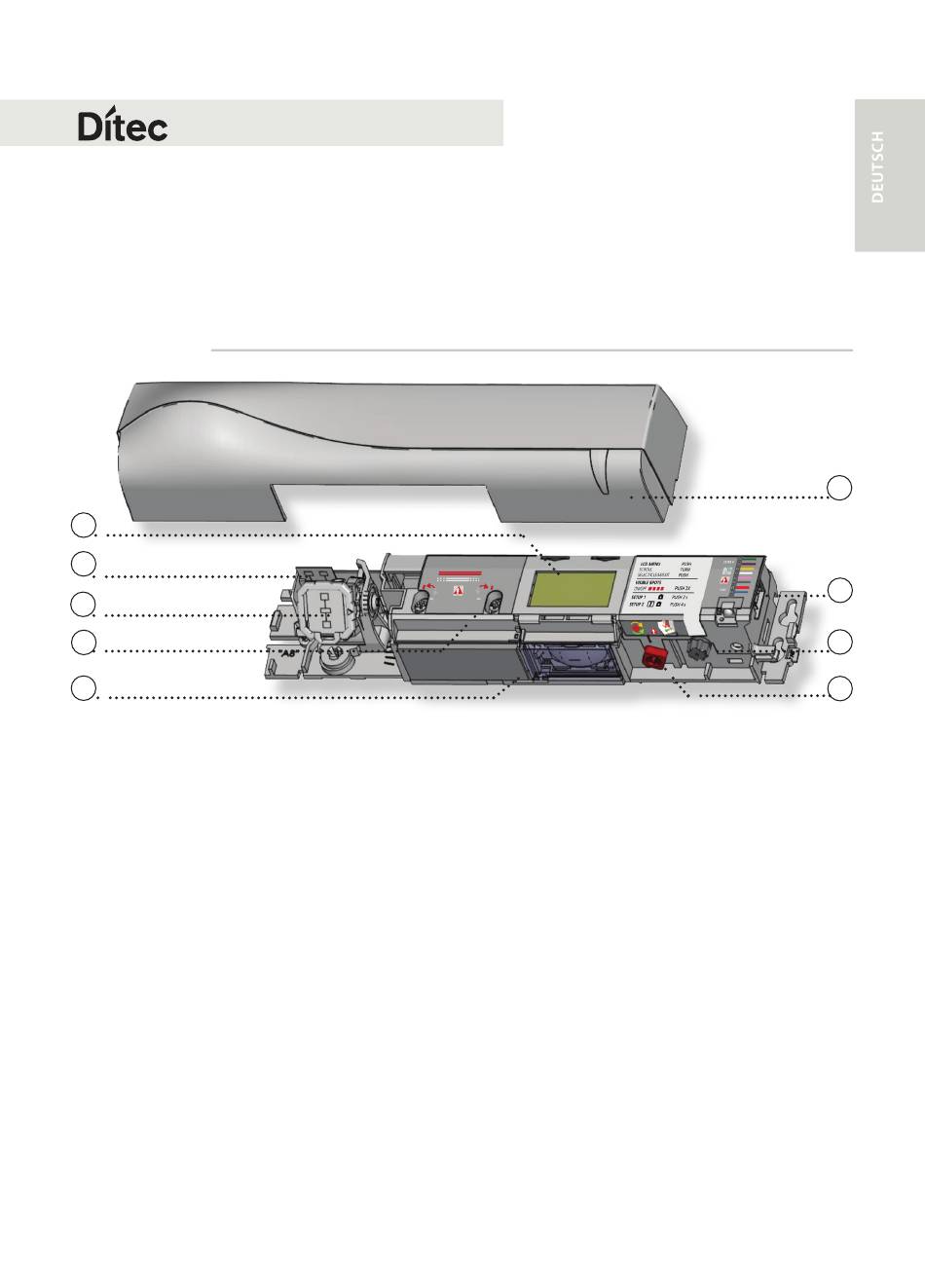

BESCHREIBUNG
1
2
3
4
5
1.
LCD
2.
Radarantenne (schmales Feld)
3.
Radarantenne (breites Feld)
4.
Breite-Einstellung des AIR-Vorhangs
5.
AIR-Linsen
PAS024AMT
ÖFFNUNGS- & ABSICHERUNGSSENSOR
FÜR AUTOMATIKSCHIEBETÜREN
(gemäß EN 16005 und DIN 18650,
auch für Flucht- und Rettungswege)
Bedienungsanleitung für Softwareversion ab 0501
(Siehe Tracking-Etikett auf dem Produkt)
6.
Abdeckhaube
7.
Hauptstecker
8.
Einstellknopf
9.
Knopf für die Winkeleinstellung des
AIR-Vorhangs
6
7
8
9
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für DITEC PAS024AMT
Inhaltszusammenfassung für DITEC PAS024AMT
- Seite 1 PAS024AMT ÖFFNUNGS- & ABSICHERUNGSSENSOR FÜR AUTOMATIKSCHIEBETÜREN (gemäß EN 16005 und DIN 18650, auch für Flucht- und Rettungswege) Bedienungsanleitung für Softwareversion ab 0501 (Siehe Tracking-Etikett auf dem Produkt) BESCHREIBUNG Abdeckhaube Radarantenne (schmales Feld) Hauptstecker Radarantenne (breites Feld) Einstellknopf Breite-Einstellung des AIR-Vorhangs Knopf für die Winkeleinstellung des...
-
Seite 2: Benutzung Des Lcd-Menüs
BENUTZUNG DES LCD-MENÜS ANZEIGE WÄHREND NORMALFUNKTION Um den Kontrast einzustellen, den Öffnungsimpuls Absicherung Negativ Bildanzeige = aktiver Ausgang grauen Druckknopf gleichzeitig drücken und drehen. Nur während Normalfunktion WERKSEINSTELLUNG GEGENÜBER GESPEICHERTEM WERT abgebildeter Wert = Werkseinstellung abgebildeter Wert = gespeicherter Wert MENÜ-NAVIGATION Passwort eingeben Gewünschte Sprache wählen um... - Seite 3 EINBAUANLEITUNG MONTAGE & VERKABELUNG GRÜN STROMVERSORGUNG BRAUN GELB ÖFFNUNGS- WEISS EINGANG ROSA ABSICHERUNGS- GRAU EINGANG TEST- BLAU AUSGANG GELB/SCHW + ÖFFNUNGSEINGANG WEISS/SCHW - FÜR STROMQUELLE * Abhängig von den Einstellungen der AUSGANGSKONFIGURATION ** Gemäß EN 16005 und DIN 18650 ist der Anschluss am Testausgang der Türsteuerung erforderlich.
-
Seite 4: Einstellungen
INFRAROT ABSICHERUNGSFELD TÜR ZUR TÜR HIN ZUR TÜR HIN max. 9 cm** VON TÜR WEG VON TÜR WEG ODER Sichtbare Spots* aktivieren um Position Falls notwendig, den Neigungswinkel des der AIR-Vorhänge zu überprüfen. AIR-Vorhangs anpassen (von -7° bis 4°, 0° ab Werk). * Sichtbarkeit hängt von Umgebungsbedingungen ab. -
Seite 5: Übersicht Der Einstellungen
ÜBERSICHT DER EINSTELLUNGEN BASIS Zurück Weiter Werkseinstellungen für Immunitäten, AIR Anzahl und Umleitung Standard Schw. Einkaufs- Erhöhte Immunitätsfilter, 1 Vorhang VOREINSTELLUNGEN Umgeb. straße Erhöhte Immunitätsfilter, Umleitung = Bewegung und Anwesenheit Freq : gepulstes Inv.freq. Signal ohne Erfassung RAD: GRÖSSE > >... - Seite 6 STÖRUNGSBEHEBUNG Die ORANGE LED Der Sensor meldet einen Sensor austauschen. blinkt 1 x. internen Fehler. Die ORANGE LED Die Stromversorgung ist zu Stromversorgung überprüfen (LCD: Diagnosemenü). blinkt 2 x. niedrig oder zu hoch. Verkabelung überprüfen. Die ORANGE LED Der vorige Sensor in der Ersetzen Sie den vorigen Sensor in der Kette.
-
Seite 7: Led-Anzeige
LED-ANZEIGE Bewegungs- Anwesenheits- erfassung erfassung LED blinkt LED blinkt LED blinkt LED blinkt LED ist aus x mal schnell rot-grün MONTAGEHINWEISE Den Sensor gut Den Sensor nicht Vermeiden Sie stark Nähe zu Neonlampen befestigen um abdecken. reflektierende Objekte oder sich bewegenden im IR-Erfassungsbereich extreme Vibrationen Objekten vermeiden. -
Seite 8: Technische Daten
ASSA ABLOY Entrance Systems AB - Lodjursgatan 10 - SE-261 44 Landskrona - Sweden - www.ditecautomations.com Hiermit erklärt ASSA ABLOY Entrance Systems AB, dass sich der PAS024AMT in Übereinstimmung mit der europäischen Richtlinien: 2014/53/EU (RED), 2006/42/EC (Machinery) und 2011/65/EU (ROHS) befindet.
