DITEC PAS005AP Bedienungsanleitung

Bedienungsanleitung für Produktversion ab 0200
Siehe Produktetikett für Seriennummer

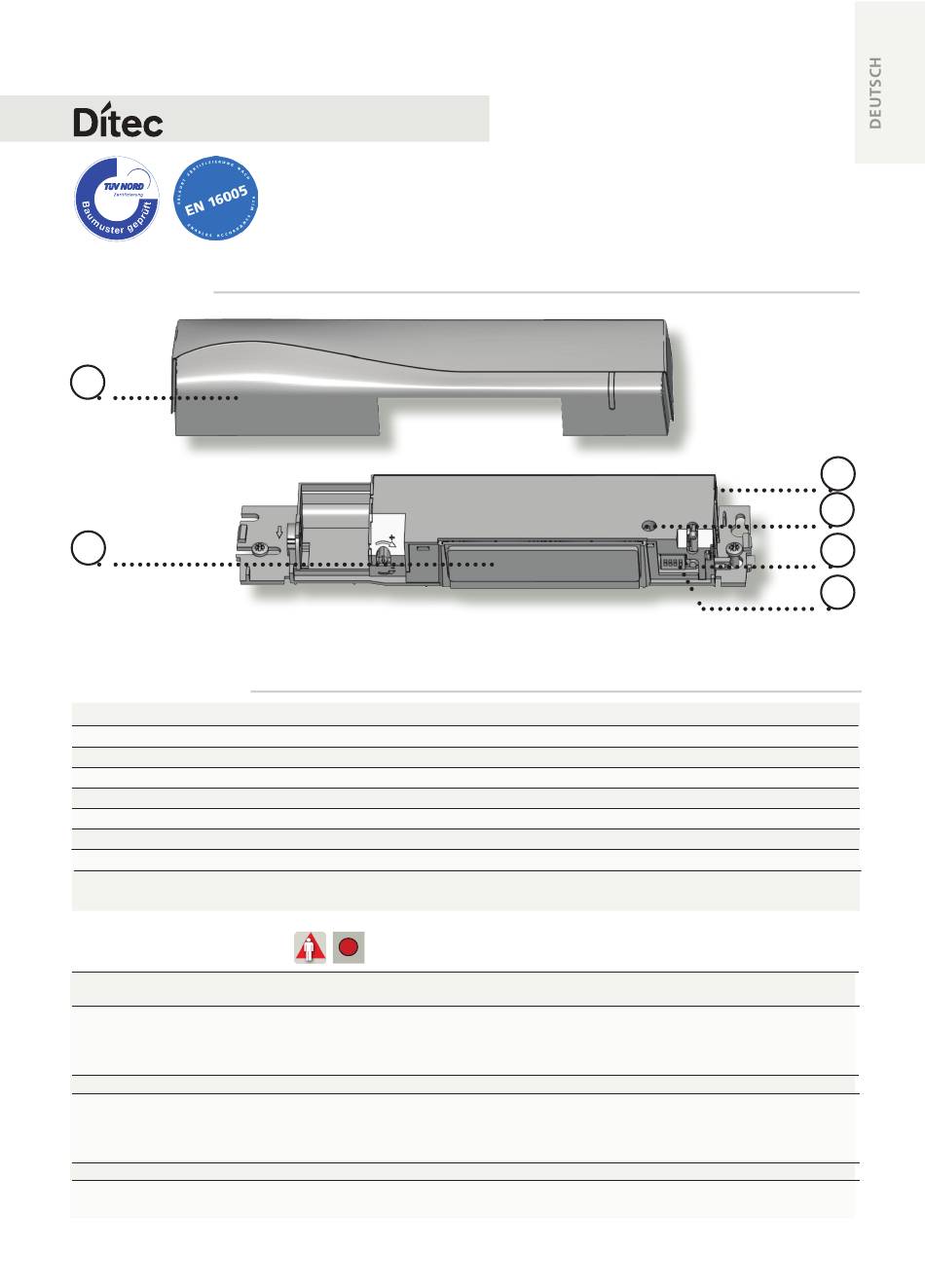

BESCHREIBUNG
1
2
1. Abdeckhaube
2. IR-Prisma
3. Anschlussstecker
TECHNISCHE DATEN
Stromversorgung:
Leistungsaufnahme:
Installationshöhe:
Eingangssignalspannung Testeingang:
Temperaturbereich:
Schutzklasse:
Störeinflüsse:
Geschätzte Lebensdauer:
Konformität:
Erfassungsmodus:
Technologie:
Winkeleinstellung:
Ausgang:
Haltezeit Ausgangssignal:
Reaktionszeit auf Testanfrage:
4.
5.
(2 m)
6.
12 V - 30 V DC -5%/+10%
< 2,2 W
1,8 m bis 3 m
< 1 V : Log. L; > 10 V: Log. H (max. 30 V)
-25 °C bis +55 °C
IP54
< 70 dB
20 Jahre
EN 16005; EN 12978; EN IEC 62061 SIL2; EN 61496-1 ESPE Type 2; EN ISO 13849-1 Pl «c»
CAT.2
(unter der Bedingung dass der Türantrieb den Sensor mindestens einmal pro Türzyklus überwacht)
ROTE
LED
Anwesenheit
Typische Reaktionszeit: <256 ms
Aktiv Infrarot mit Hintergrundauswertung
Durchmesser Lichtbündel: 0,1 m (typ)
Anzahl Lichtbündel: 24
Anzahl Vorhänge: 2
Von -4 ° bis +4 ° (einstellbar)
Halbleiterrelais
(potentialfrei, polaritätsfrei)
Max. Schaltstrom: 100 mA
Max. Schaltspannung: 42 V AC/DC
0,3 Sek bis 1 Sek (nicht einstellbar)
Typisch: < 5 ms
PAS005AP
ABSICHERUNGSSENSOR
FÜR AUTOMATIKSCHIEBETÜREN
Einstellschraube IR-Vorhang
Drucktaster für Initialisierung oder DIP-Schalter Bestätigung
DIP-Schalter
(Das Gerät darf nur unter Sicherheitskleinspannungen (SELV) mit sicherer
elektrischer Trennung betrieben werden)
Änderungen vorbehalten. Alle Werte gemessen bei spezifischen Bedingungen.
3
4
5
6
