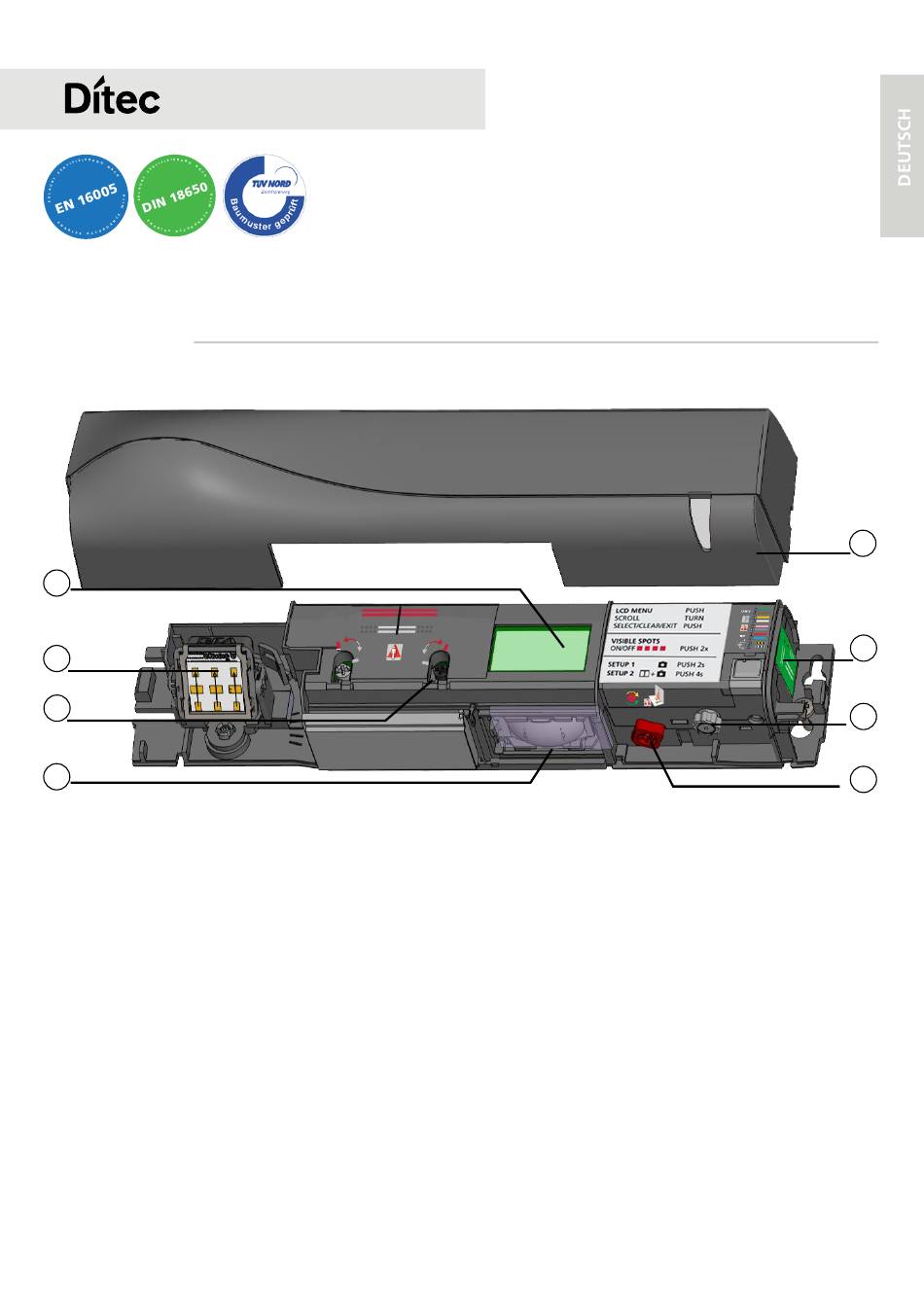

BESCHREIBUNG
1
2
3
4
1.
LCD
2.
Radarantenne
3.
Breite-Einstellung des AIR-Vorhangs
4.
AIR-Linsen
5.
Abdeckhaube
PAS024AMR
ÖFFNUNGS- & ABSICHERUNGSSENSOR
FÜR AUTOMATIKSCHIEBETÜREN
IN FLUCHT- UND RETTUNGSWEGE
(gemäß EN 16005 und DIN 18650)
Bedienungsanleitung für Softwareversion ab 0600
(Siehe Tracking-Etikett auf dem Produkt)
6.
Hauptstecker
7.
Einstellknopf
8.
Knopf für die Winkeleinstellung des
AIR-Vorhangs
5
6
7
8
Werbung
Verwandte Anleitungen für DITEC PAS024AMR
Inhaltszusammenfassung für DITEC PAS024AMR
- Seite 1 PAS024AMR ÖFFNUNGS- & ABSICHERUNGSSENSOR FÜR AUTOMATIKSCHIEBETÜREN IN FLUCHT- UND RETTUNGSWEGE (gemäß EN 16005 und DIN 18650) Bedienungsanleitung für Softwareversion ab 0600 (Siehe Tracking-Etikett auf dem Produkt) BESCHREIBUNG Hauptstecker Radarantenne Einstellknopf Breite-Einstellung des AIR-Vorhangs Knopf für die Winkeleinstellung des AIR-Linsen AIR-Vorhangs...
- Seite 2 BENUTZUNG DES LCD-MENÜS ANZEIGE WÄHREND NORMALFUNKTION Um den Kontrast einzustellen, den Öffnungsimpuls Absicherung Negativ Bildanzeige = aktiver Ausgang grauen Druckknopf gleichzeitig drücken und drehen. Nur während Normalfunktion WERKSEINSTELLUNG GEGENÜBER GESPEICHERTEM WERT abgebildeter Wert = Werkseinstellung abgebildeter Wert = gespeicherter Wert MENÜ-NAVIGATION Passwort eingeben Gewünschte Sprache wählen um...
- Seite 3 PAS024AMR: EINBAUANLEITUNG MONTAGE WICHTIG! Der Radarausgangsparameter muss auf den Wert current output (Werkseinstellung) geschaltet sein. Sorgen Sie für eine sichere Installation des Sensors. VERKABELUNG Stellen Sie sicher, dass die schwarze Muffe Richtung MIT PLATINE OHNE PLATINE Steuerung eingestellt wird. TÜRSTEUERUNG TÜRSTEUERUNG...
- Seite 4 INFRAROT ABSICHERUNGSFELD TÜR ZUR TÜR HIN ZUR TÜR HIN max. 9 cm** VON TÜR WEG VON TÜR WEG ODER Sichtbare Spots* aktivieren um Position Falls notwendig, den Neigungswinkel des der AIR-Vorhänge zu überprüfen. AIR-Vorhangs anpassen (von -7° bis 4°, 0° ab Werk). * Sichtbarkeit hängt von Umgebungsbedingungen ab.
- Seite 5 ÜBERSICHT DER EINSTELLUNGEN BASIS Zurück Weiter Werkseinstellungen für Immunitäten, AIR Anzahl und Umleitung Standard Schw. Einkaufs- Erhöhte Immunitätsfilter, 1 Vorhang VOREINSTELLUNGEN Umgeb. straße Erhöhte Immunitätsfilter, Umleitung = Bewegung und Anwesenheit > > > > > > > klein groß RAD: GRÖSSE Schl.: Schließer Freq : breit schmal...
- Seite 6 STÖRUNGSBEHEBUNG Die ORANGE LED Der Sensor meldet einen inter- Sensor austauschen. blinkt 1 x. nen Fehler. Die ORANGE LED Die Stromversorgung ist zu Stromversorgung überprüfen (LCD: Diagnosemenü). blinkt 2 x. niedrig oder zu hoch. Verkabelung überprüfen. Die ORANGE LED Der vorige Sensor in der Daisy Ersetzen Sie den vorigen Sensor in der Kette.
- Seite 7 LED-ANZEIGE Bewegungs- Anwesenheits- erfassung erfassung LED blinkt LED blinkt LED blinkt LED blinkt LED ist aus x mal schnell rot-grün MONTAGEHINWEISE Den Sensor gut Den Sensor nicht Nähe zu Neonlampen Vermeiden Sie stark befestigen um abdecken. reflektierende Objekte oder sich bewegenden im IR-Erfassungsbereich extreme Vibrationen Objekten vermeiden.
- Seite 8 Sendeleistung: < 20 dBm EIRP Anzahl Lichtbündel: max. 24 pro Vorhang Dichte der Sendeleistung: < 5 mW/cm Anzahl Vorhänge: 2 Halbleiterrelais (Standard) Ausgang* PAS024AMR Open-Collector-Transistor Max. Schaltstrom: 100 mA (Sensor + Interface) Max. Senkstrom: 20 mA Max. Schaltspannung: 42 V DC/ 30 V AC Haltezeit: 0,3 bis 1 Sek.
