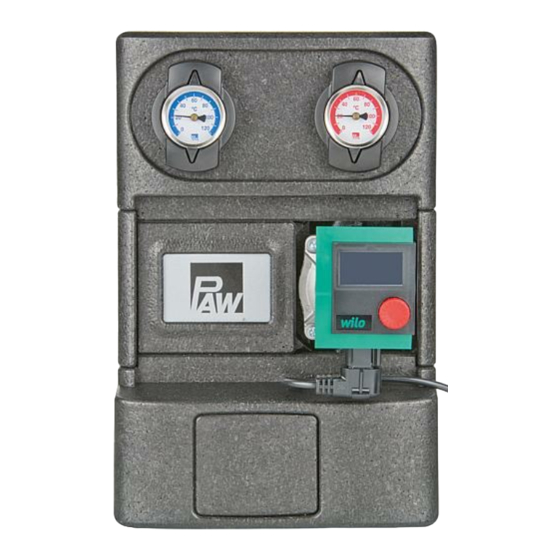

PAW HeatBloCs K32 DN 25 Montageanleitung
Armaturengruppe für heizungskreise
Vorschau ausblenden
Andere Handbücher für HeatBloCs K32 DN 25:
- Montage- und bedienungsanleitung (20 Seiten)
Verwandte Anleitungen für PAW HeatBloCs K32 DN 25
Inhaltszusammenfassung für PAW HeatBloCs K32 DN 25

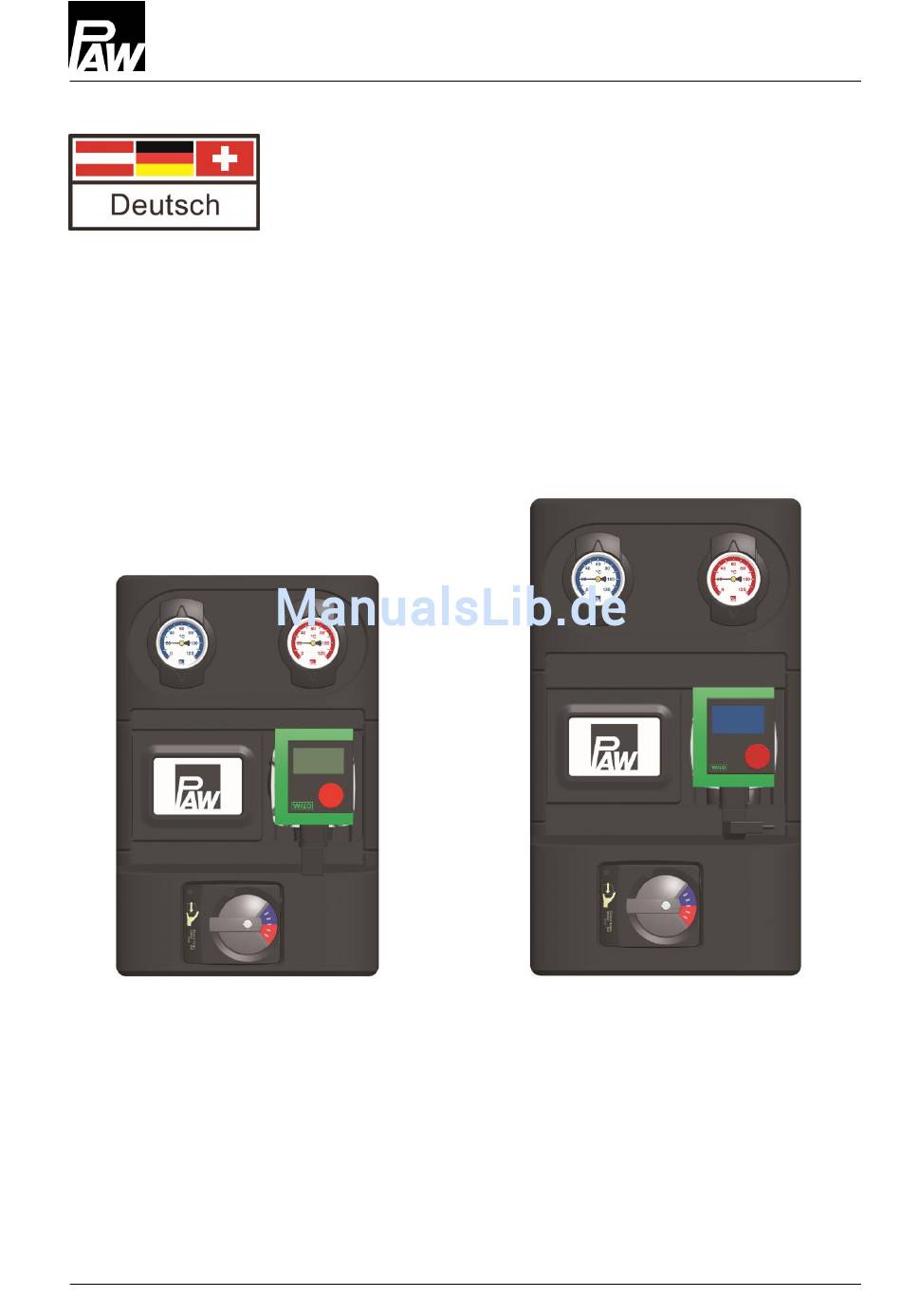

- Seite 1 PAW GmbH & Co. KG Böcklerstr. 11, D-31789 Hameln Tel.: +49-5151-9856-0, Fax: +49-5151-9856-98 E-mail: info@paw.eu, Web: www.paw.eu Montage- und Bedienungsanleitung HeatBloC K32 DN 25 / DN 32 DN 25 DN 32 2017/01 993x053x-mub-de – V01...
-
Seite 2: Inhaltsverzeichnis
Druckverlust- und Pumpenkennlinien DN 32 .............. 19 Art. Nr. 993x053x-mub-de – Version V01 – Stand 2017/01 Original-Anleitung PAW GmbH & Co. KG Technische Änderungen vorbehalten! Böcklerstraße 11 Printed in Germany – Copyright by PAW GmbH & Co. KG D-31789 Hameln 993x053x-mub-de – V01 2017/01... -
Seite 3: Allgemeines
Geltungsbereich der Anleitung Diese Anleitung beschreibt die Funktion, Installation, Inbetriebnahme und Bedienung des gemischten HeatBloCs K32 DN 25 und DN 32. Für andere Komponenten der Anlage, wie z. B. die Pumpe, den Regler oder den Modulverteiler, beachten Sie bitte die Anleitungen des jeweiligen Herstellers. Die mit [Fachmann] bezeichneten Kapitel richten sich ausschließlich an den Fachhandwerker. -
Seite 4: Sicherheitshinweise
2 Sicherheitshinweise 2 Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss folgendes beachtet werden: Einschlägige regionale und überregionale Vorschriften ... -
Seite 5: Produktbeschreibung
Kugelhähne und den Mischer abgesperrt werden und kann so einfach gewartet werden, ohne dass das Wasser im Heizungskreis abgelassen werden muss. Der PAW-HeatBloC wird direkt auf einen PAW-Modulverteiler oder auf eine Halteplatte montiert. Mit Hilfe von Übergangsverschraubungen können PAW-HeatBloCs auch auf PAW-Modulverteiler anderer Dimensionen montiert werden. -
Seite 6: Funktion
3 Produktbeschreibung 3.2 Funktion K32 – HeatBloC mit 3-Wege-Mischer Über den integrierten Mischer wird die Vorlauf- temperatur des Heizungskreises geregelt. Heißes Erzeugerwasser und abgekühltes Rücklaufwasser werden gemischt, um die gewünschte Vorlauftemperatur des Heizungskreises zu erzeugen. Die Einstellung des Mischers erfolgt durch einen externen Regler in Verbindung mit einem elektrischen Stellantrieb. -
Seite 7: 3-Wege-Mischer [Fachmann]
3 Produktbeschreibung 3.2.1 3-Wege-Mischer [Fachmann] Der motorbetriebene Drei-Wege-Mischer (C) regelt mittels Vorlauffühler und Regler die Vorlauftemperatur des Verbraucherkreises auf den geforderten Wert. Stellung 10: Durchgangsstellung, keine Beimischung Vorlauftemperatur Verbraucher = Vorlauftemperatur Wärmeerzeuger Stellung 0: 100% Beimischung Vorlauftemperatur Verbraucher = Rücklauftemperatur Verbraucher 2017/01 993x053x-mub-de –... - Seite 8 3 Produktbeschreibung Wechsel des Vorlaufs [Fachmann] Ausbau des Mischers 1. Ziehen Sie die Thermometergriffe (A-2, F-2) ab und nehmen Sie die vordere Isolierschale ab. 2. Nehmen Sie die Armaturengruppe aus der hinteren Isolierschale heraus. 3. Bauen Sie den Mischer (C) aus. Umbau des Mischers 1.
- Seite 9 Mischer mit Vorlauf rechts Mischer mit Vorlauf links 12. Drehen Sie die Abdeckplatte (4) so, dass die Bezeichnung PAW unten steht und die Skala entsprechend der oben stehenden Abbildung verläuft. 13. Schrauben Sie die Abdeckplatte (4) mit den Schrauben (3) an.
-
Seite 10: Pumpe [Fachmann]
3 Produktbeschreibung 3.2.2 Pumpe [Fachmann] Die Pumpe ist vollständig absperrbar. Sie kann gewechselt und gewartet werden, ohne dass das Wasser des HeatBloCs abgelassen werden muss. Absperren der Pumpe 1. Drehen Sie die Kugelhähne im Vor- und Rücklauf (A-2, F-2) zu. 2. -
Seite 11: Zubehör: Stellmotor (Optional)
3 Produktbeschreibung 3.2.4 Zubehör: Stellmotor (optional) Der PAW-Stellmotor für witterungsgeführte Regelungen ist als Zubehör erhältlich. Für Mischer mit Vorlauf links muss die Skala um 180° gedreht werden. Abb. 1 Abb. 2 blau blau für Mischer mit Vorlauf rechts für Mischer mit Vorlauf links Montage des Stellmotors Abb. -
Seite 12: Montage Und Installation [Fachmann]
4 Montage und Installation [Fachmann] 4 Montage und Installation [Fachmann] Der HeatBloC K32 kann auf einem PAW-Modulverteiler oder auf einem Wandhalter montiert werden. Der Modulverteiler und der Wandhalter sind optionales Zubehör und sind daher nicht im Lieferumfang enthalten. ACHTUNG Sachschaden! Um Schäden an der Anlage zu verhindern, muss der Montageort trocken, tragsicher, frostfrei... - Seite 13 4 Montage und Installation [Fachmann] Option 2: Option 3: auf einer Halteplatte mit direkt auf einen Wandhalter Übergangsverschraubungen. Verbraucherkreis Rücklauf Vorlauf Rücklauf Vorlauf Rücklauf Vorlauf Rücklauf Vorlauf Wärmeerzeuger Für die Montage des Verteilers, der Halteplatte und des Wandhalters beachten Sie bitte die separate und jeweils dazugehörige Montageanleitung.
- Seite 14 Isolierschale des HeatBloCs Mutter 2. Schrauben Sie die Muttern an den unteren Anschlüssen des HeatBloCs ab und entnehmen Sie die Dichtungsringe. Bei Verwendung mit PAW-Modulverteiler Flansch oder mit Übergangsverschraubung: (Seitenansicht) 3. Stülpen Sie die beiden Muttern über die Flansche.
-
Seite 15: Zubehör: Schneidringverschraubung (Nicht Im Lieferumfang Enthalten)
5 Lieferumfang [Fachmann] 4.2 Zubehör: Schneidringverschraubung (nicht im Lieferumfang enthalten) Die Anbindung an die Heizungsinstallation kann schnell, druckdicht und lötfrei durch optional erhältliche Schneidringverschraubungen erfolgen. 1. Schieben Sie die Überwurfmutter ② und den Schneidring ③ auf das Kupferrohr ①. Damit eine sichere Krafteinleitung und Abdichtung gewährleistet ist, muss das Rohr mindestens 3 mm aus dem Schneidring heraus stehen. -
Seite 16: Ersatzteile Dn 25
5 Lieferumfang [Fachmann] 5.1 Ersatzteile DN 25 Artikelnummer Heizkreis* Pumpe Artikelnr. 36053(M)WY6 Wilo-Yonos PARA RS 25/6-RKA E1236046 < 0,20 36053(M)WY8 Wilo-Yonos PARA RS 25/7.5-RKA E1236048 < 0,21 36053(M)WH6 Wilo-Stratos PICO 25/1-6 E1239625 < 0,20 36053(M)GL9 Grundfos UPML 25-95 Auto E121394 <... -
Seite 17: Ersatzteile Dn 32
5 Lieferumfang [Fachmann] 5.2 Ersatzteile DN 32 Artikelnummer Heizkreis* Pumpe Artikelnr. 39053(M)WY6 Wilo-Yonos PARA RS 30/6-RKA E1236056 < 0,20 39053(M)WH6 Wilo-Stratos PICO 30/1-6 E1239630 < 0,20 39053(M)WY10 Wilo-Yonos PARA HF 30/0.5-10 E12361510 < 0,20 39053(M)GM6 Grundfos UPM3 Auto L 32-70 PP3 E1212560 <... -
Seite 18: Technische Daten
6 Technische Daten 6 Technische Daten DN 25 (1") DN 32 (1¼") Abmessungen Achsabstand (1) 125 mm 125 mm Breite Isolierung (2) 250 mm 250 mm Höhe Isolierung (3) 383 mm 441 mm Einbaulänge (4) 340 mm 400 mm Anschlüsse Abgang (A-1, F-1) 1"... -
Seite 19: Druckverlust- Und Pumpenkennlinien Dn 25
6 Technische Daten DN 25 (1") DN 32 (1¼") Hydraulik Maximaler Druck 6 bar 6 bar Maximale Temperatur 110 °C 110 °C -Wert [m 6.1 Druckverlust- und Pumpenkennlinien DN 25 Volumenstrom [l/h] 6.2 Druckverlust- und Pumpenkennlinien DN 32 Volumenstrom [l/h] 2017/01 993x053x-mub-de –... - Seite 20 PAW GmbH & Co. KG www.paw.eu Böcklerstraße 11 Telefon: +49 (0) 5151 9856 - 0 D-31789 Hameln Telefax: +49 (0) 5151 9856 - 98 993x053x-mub-de – V01 2017/01...
