LAUNCH
Vorgangsanweisungen

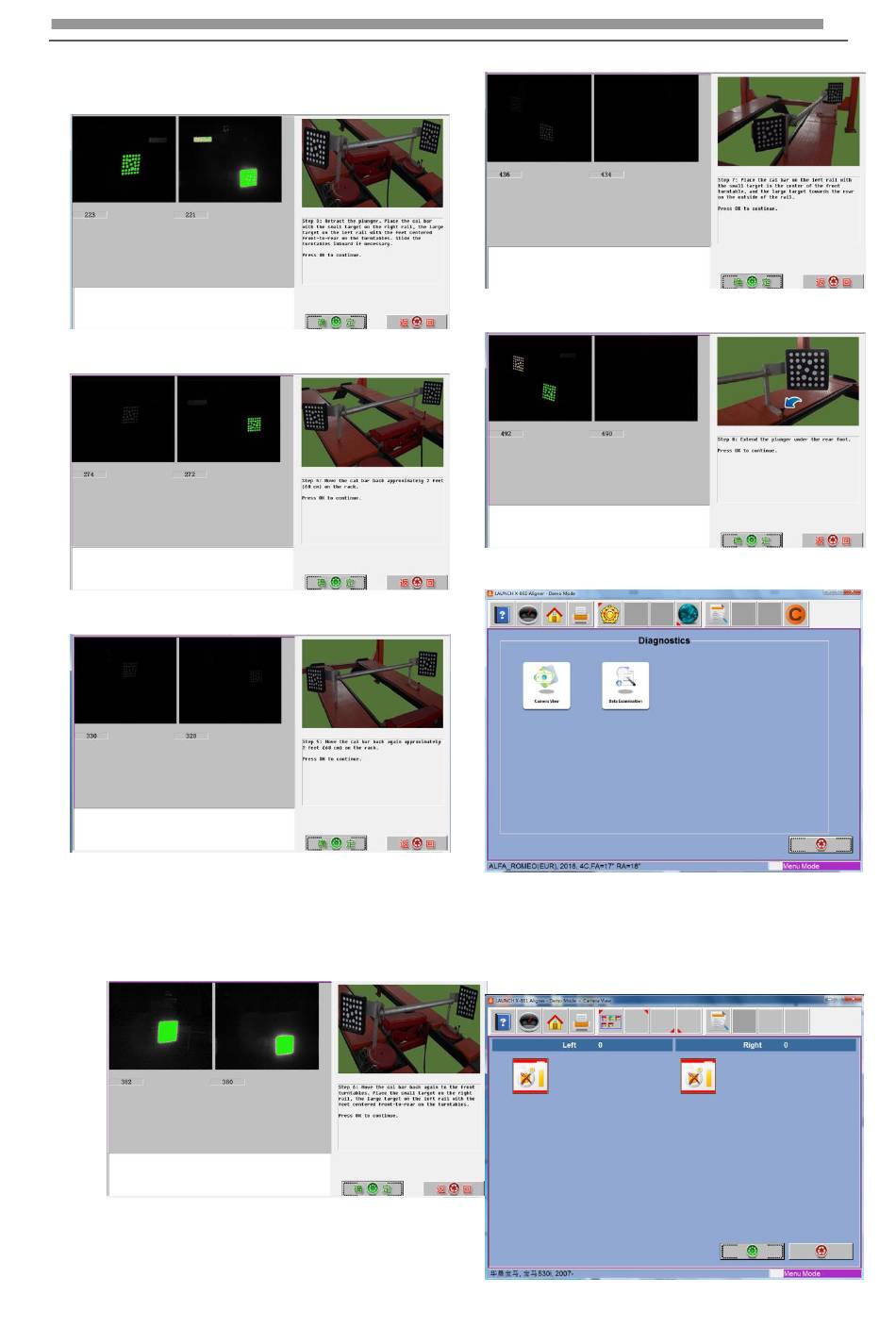

4． Schritt 4: Bewegen Sie die Kalibrierleiste (=cal bar)
zurück um etwa 60cm auf das Gestell.
5． Schritt 5: Bewegen Sie die Kalibrierleiste (=cal bar)
wieder zurück um etwa 60cm auf das Gestell.
6． Schritt 6: Bewegen Sie die Kalibrierleiste (=cal bar)
wieder zurück zu den vorderen Drehscheiben.
Platzieren Sie das kleine Ziel auf der rechten
Schiene, das große Ziel auf der linken Schiene
mit den Füßen zentriert vorne-zu-hinten auf den
Drehscheiben.
7．Schritt 7: Platzieren Sie den Cal-Balken auf der
linken Schiene mit dem kleinen Ziel im Zentrum
der vorderen Drehscheibe und dem großen Ziel
nach Hinten gewandt auf der Außenseite der
X-861
Achsmessgerät
Schiene.
8．Schritt 8: Erweitern Sie den Schieber (=plunger)
unter dem hinteren Fuß (=rear foot).
RCP Vollendung, Ausgang, Kalibrierung.
4.2.3.2 Diagnostiken
4.2.3.2.1 Kamerasicht
Verwendet, um rohe Kamerabilder zu
erhalten. Der Bildschirm zeigt die Sicht der Ziele,
wie sie von Kameras aus an jeder Seite des
Fahrzeuges gesehen werden.
19
Benutzerhandbuch
