LAUNCH

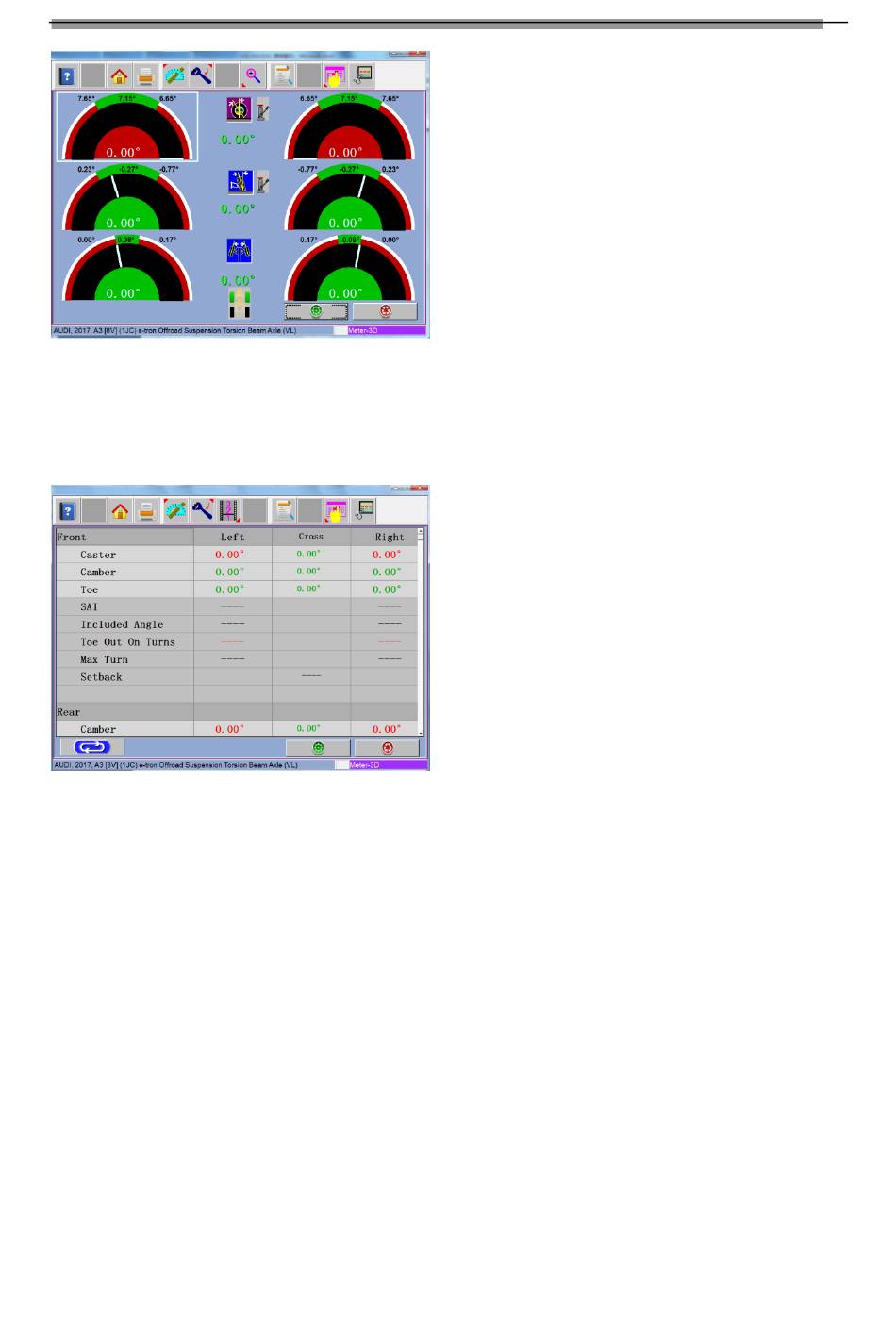

Alle-Ablesungen-Bildschirm
Nach dem vorderen Ablesungsbildschirm, ist der letzte,
der mit allen Ablesungen. Dieser Bildschirm zeigt alle
Vermessungsablesungen numerisch in einem
Chartformat. Die Nummern sind farbkodiert, um das
Verhältnis der Ablesung zu den Vorgaben zu zeigen.
Eine Scrollbar auf der rechten Seite des Bildschirms
zeigt an, dass es unten mehr Informationen gibt. Klicken
Sie auf den Pfeil der Scrollbar nach unten, um Vordere
und Hintere Diagnosewerte anzuzeigen (falls
gemessen).
Taste „Schleife" (=Loop Button)
Es gibt vier mögliche Ablesungsbildschirme– 3-D
Ablesungen, Hintere, Vordere, und alle Ablesungen.
Diese 4 Bildschirme können aus dem Bildschirm mit
allen Ablesungen „eine Schleife" bilden.
Wenn der Alle-Ablesungen-Bildschirm angezeigt wird,
die 3-D, Hintere und Vordere Ablesungsbildschirme
werden aufgerufen durch das Drücken auf die
„Schleife"-Taste, die in der unteren linken Ecke des
Bildschirms positioniert wurde.
Drucken Sie die Ergebnisse aus, wenn notwendig
Wählen Sie „Drucken" im Werkzeugkasten (F4) auf
entweder dem Vorderen oder Hinteren
Ablesungsbildschirm, um zum Druckermenü zu
gelangen. Die Optionen sind:
1-Wahl Gewünschter Messbericht- Wählen Sie den
X-861 Achsmessgerät Benutzerhandbuch
gewünschten Typ des Berichts zum Ausdrucken aus der
Dropdownbox aus.
2 - Von einem Disk importieren - Diese Auswahl
ermöglicht einen Kundenindividuellen Bericht oder Logo
in das Systemverzeichnis zu importieren.
Kundenberichte müssen von Crystal Reports* durch den
Benutzer oder einem berechtigten Agent erstellt werden.
Ein benutzerdefiniertes „BMP"-Logo kann auch
importiert werden.
3 - Set-Standardbericht (=Set Default Report) - Stellen
Sie den gewünschten Bericht als Standard und zum
Ein-Klick-Ausdrucken ein.
4 - Zoom - Wählen Sie diese Taste, um die Größe des
angezeigten Berichtes zu verbessern.
Klicken Sie OK, um den Ausdruck fortzusetzen, oder
„Abbrechen" um zurück zum Druckermenü zu gelangen.
15
