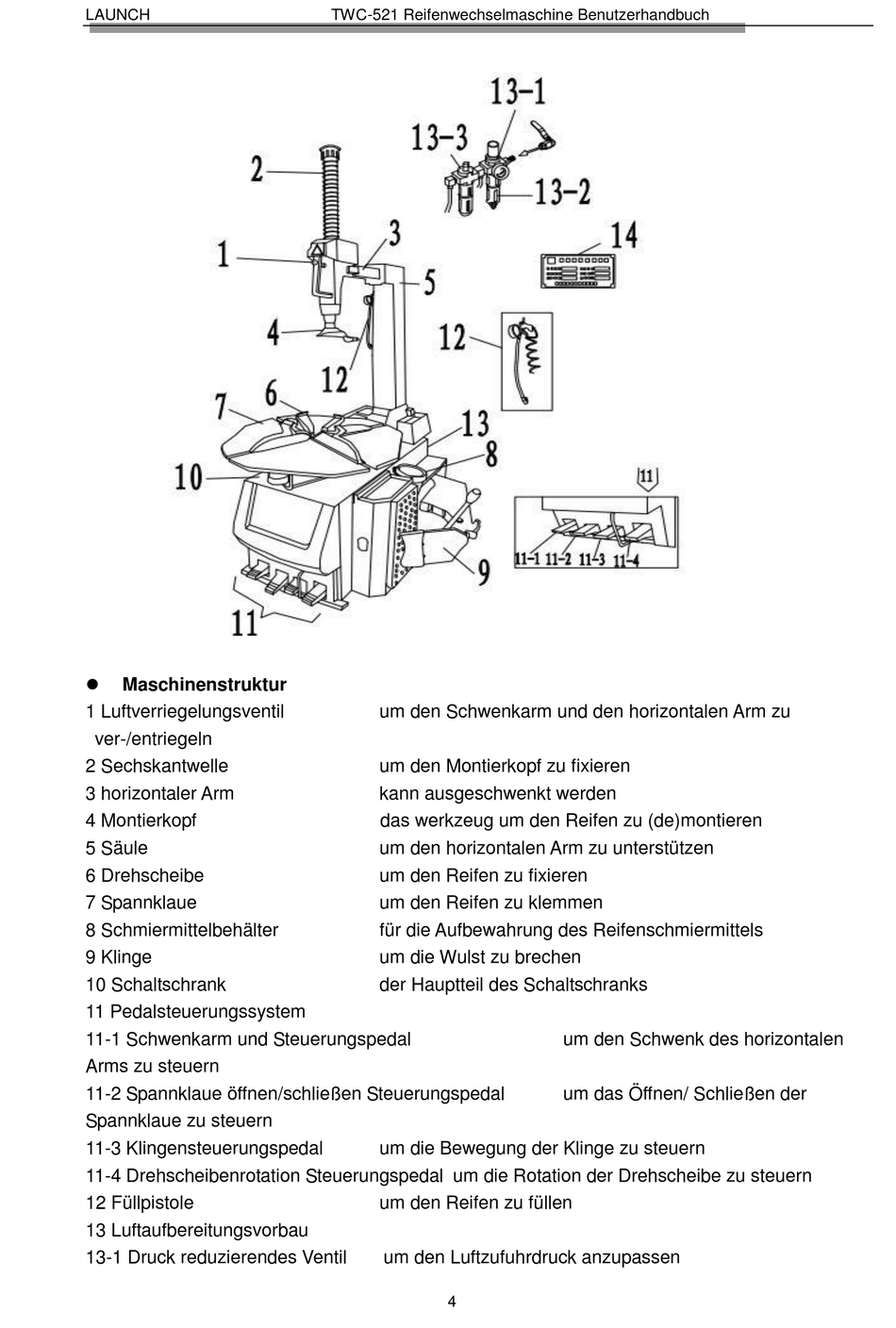

Maschinenstruktur
1 Luftverriegelungsventil
ver-/entriegeln
2 Sechskantwelle
3 horizontaler Arm
4 Montierkopf
5 Säule
6 Drehscheibe
7 Spannklaue
8 Schmiermittelbehä lter
9 Klinge
10 Schaltschrank
11 Pedalsteuerungssystem
11-1 Schwenkarm und Steuerungspedal
Arms zu steuern
11-2 Spannklaue ö ffnen/schließen Steuerungspedal
Spannklaue zu steuern
11-3 Klingensteuerungspedal
11-4 Drehscheibenrotation Steuerungspedal um die Rotation der Drehscheibe zu steuern
12 Fü llpistole
13 Luftaufbereitungsvorbau
13-1 Druck reduzierendes Ventil
TWC-521 Reifenwechselmaschine Benutzerhandbuch
um den Schwenkarm und den horizontalen Arm zu
um den Montierkopf zu fixieren
kann ausgeschwenkt werden
das werkzeug um den Reifen zu (de)montieren
um den horizontalen Arm zu unterstützen
um den Reifen zu fixieren
um den Reifen zu klemmen
für die Aufbewahrung des Reifenschmiermittels
um die Wulst zu brechen
der Hauptteil des Schaltschranks
um die Bewegung der Klinge zu steuern
um den Reifen zu füllen
um den Luftzufuhrdruck anzupassen
4
um den Schwenk des horizontalen
um das Öffnen/ Schließen der
