LAUNCH
Personal, die Maschine betreiben zu lassen. Sollten Sie irgendwelche damit
zusammenhängende Anforderungen haben, bitte fragen Sie den Hä ndler, Ihnen Hilfe
bereitzustellen.
2. TECHNISCHE PARAMETER
⚫
Gesamtmaß
•
Länge--------------------------------------------------------------------------------------A = 1120mm
•
Max. Länge------------------------------------------------------------------------------ A = 1740mm
•
Breite--------------------------------------------------------------------------------------A = 1050mm
•
Max. Breite wä hrend des Betriebsvorgangs----------------------------------- B1 = 1550 mm
•
Min. Höhe--------------------------------------------------------------------------------A = 1710mm
Max. Hö he-------------------------------------------------------------------------------A = 2170mm
⚫
Spektrum von Rädern
Diese Maschine ist für folgendes Spektrum an Rä dern anwendbar:
AUTORAD
•
Felgendurchmesser (für normale Spannklauen = jaw
clamps)---------------------------------------------------- 11"~22"
•
Felgendurchmesser (für anpassungsfähige
Spannklauen)------------------------------------------------ 9"~24"
Max. Reifenbreite---------------------------------------------------------------------------------------- 15"
•
Max. Reifendurchmesser----------------------------------------------------------------------1050mm (41")
•

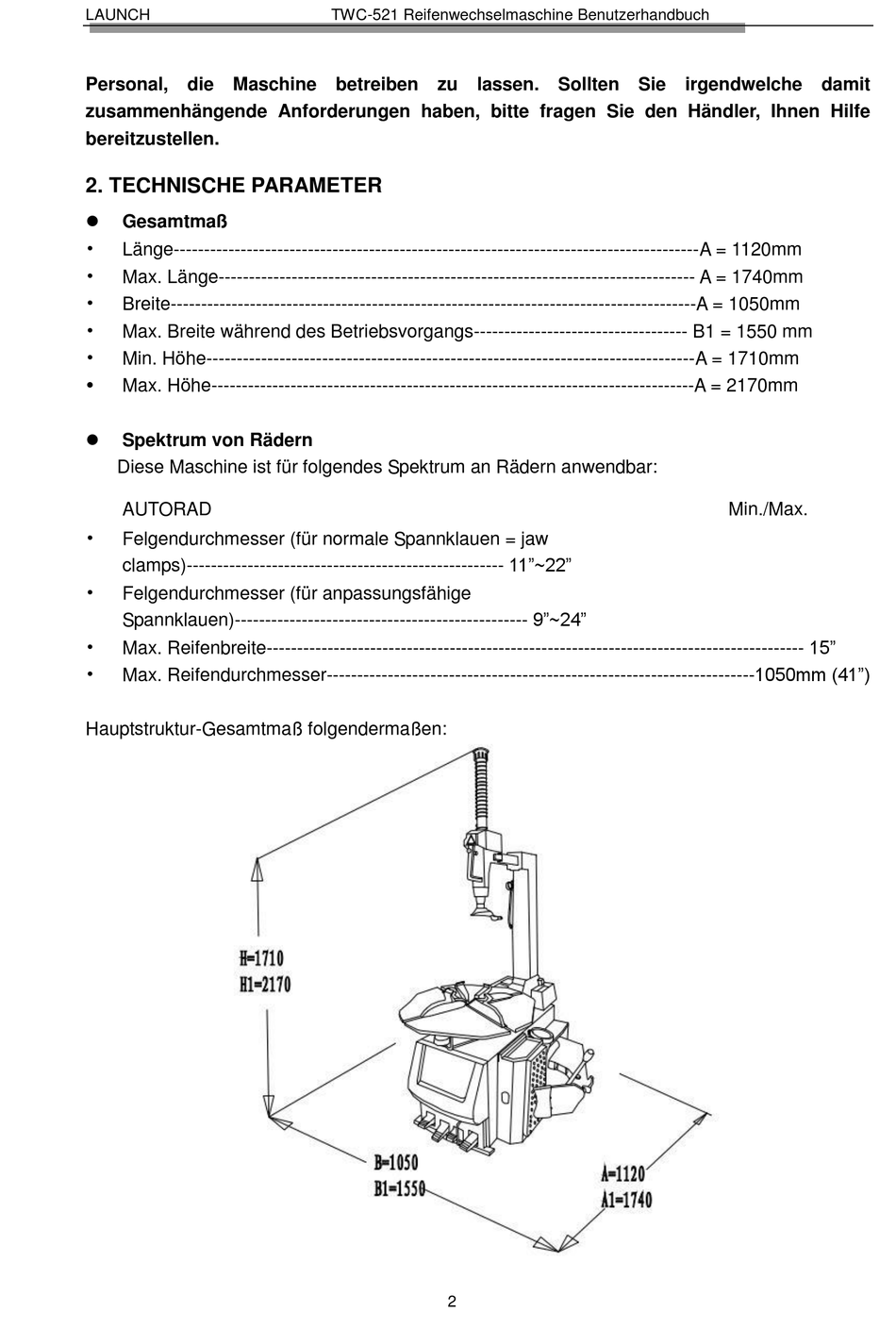

Hauptstruktur-Gesamtmaß folgendermaßen:
TWC-521 Reifenwechselmaschine Benutzerhandbuch
2
Min./Max.
