Lösen Sie die Schraube A und Mutter C. Passen Sie die Anpassungsschraube B am hinteren
Ende der Motorhalterung an. Ziehen Sie den Riemen wie in Abb11-2 fest. Die Anforderung
an die Spannung des Riemens ist, dass der Riemen sich um 8mm nach Innen bewegt wenn
Sie die Kraft von 8kg hinzufü gen.
•
Nach der Anpassung, positionieren Sie den Riemen und ziehen Sie die Schraube A fest und
ziehen Sie die Mutter C fest.
⚫
Wenn der Montierkopf nicht verriegelt ist oder sich nicht auf einer Position 2-3mm höher als
die Felge befindet, ist es notwendig, die Anpassungsmuttern A und B am vorderen Ende der
Sechskantwelle-Verriegelungsplatte anzupassen.
⚫
Wenn der Montierkopf nicht verriegelt ist oder nicht rückwärts um 2-3mm, ist es notwendig,
die Anpassungsmuttern A und B am vorderen Ende der Quartett-Verriegelungsplatte
anzupassen.
⚫
Wenn das Hebegerät sich zu langsam bewegt und die Säule sich zu langsam neigt, sollten
Sie nach den folgenden Schritten in Abb 11-5 verfahren. Säubern Sie den Schalldä mpfer.
•
Vor dem Vorgang schalten Sie die Luftzufuhr und die Stromversorgung aus.
•
Nehmen Sie das seitliche Paneel vom Maschinenschrank ab.
•
Passen Sie die Schalldä mpfer A und B an der Anpassungsventilvorrichtung an.
•
Oder verwenden Sie die Hochdruckluft, um zu säubern. Wechseln Sie den Schalldä mpfer,
falls er beschädigt ist.
TWC-521 Reifenwechselmaschine Benutzerhandbuch

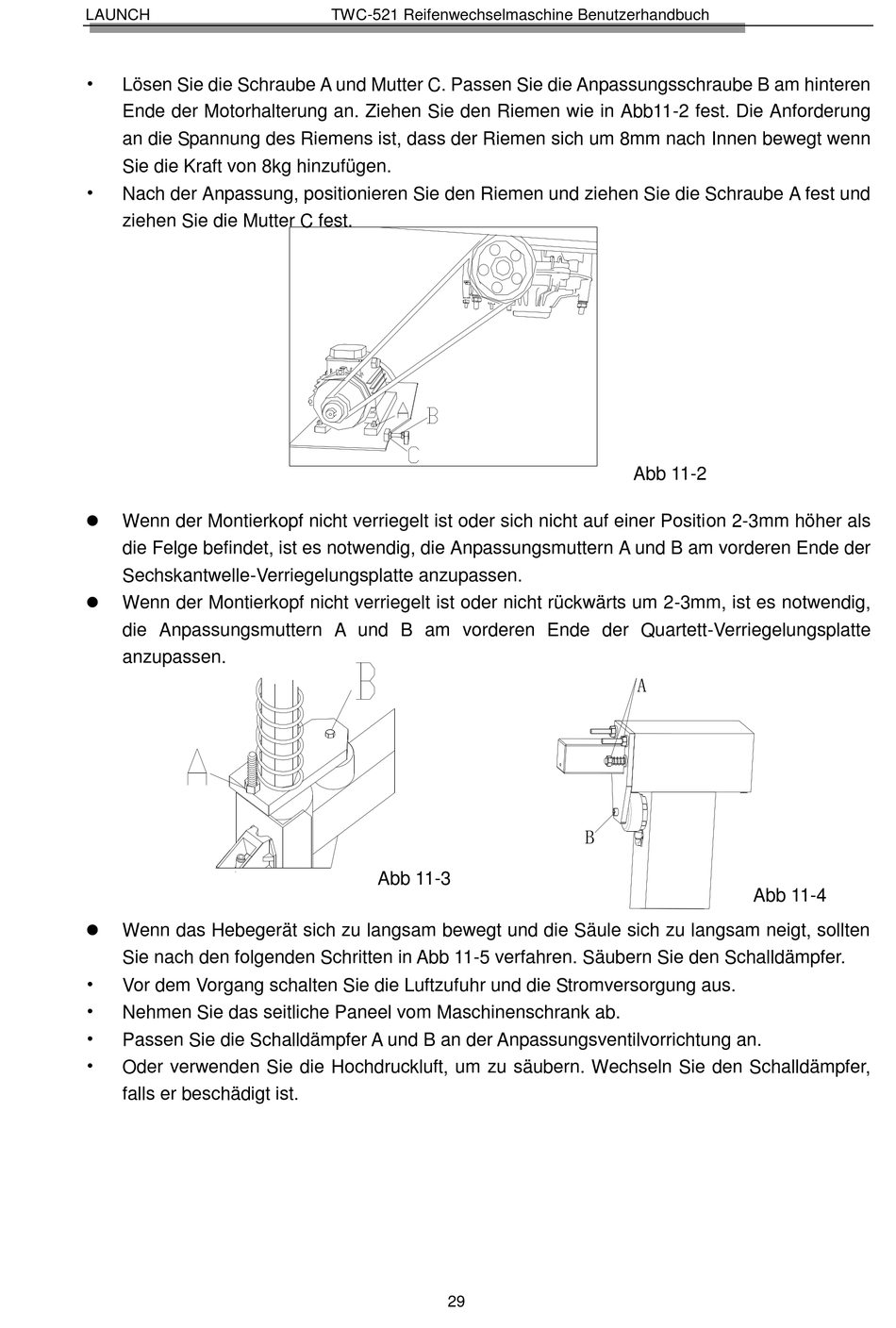

Abb 11-3
29
Abb 11-2
A
B
Abb 11-4
