Auf- und Abbau M1 PRO/M3 PRO
Sie können den M1 PRO/M3 PRO auf kleinste Packmaße herunterfalten. Der Faltvorgang benötigt einige Wiederholungen zum
sicheren Auf-/Abbau. Zur Erleichterung sind die für den Faltvorgang benötigten Systeme von 1-5 gut sichtbar nummeriert.

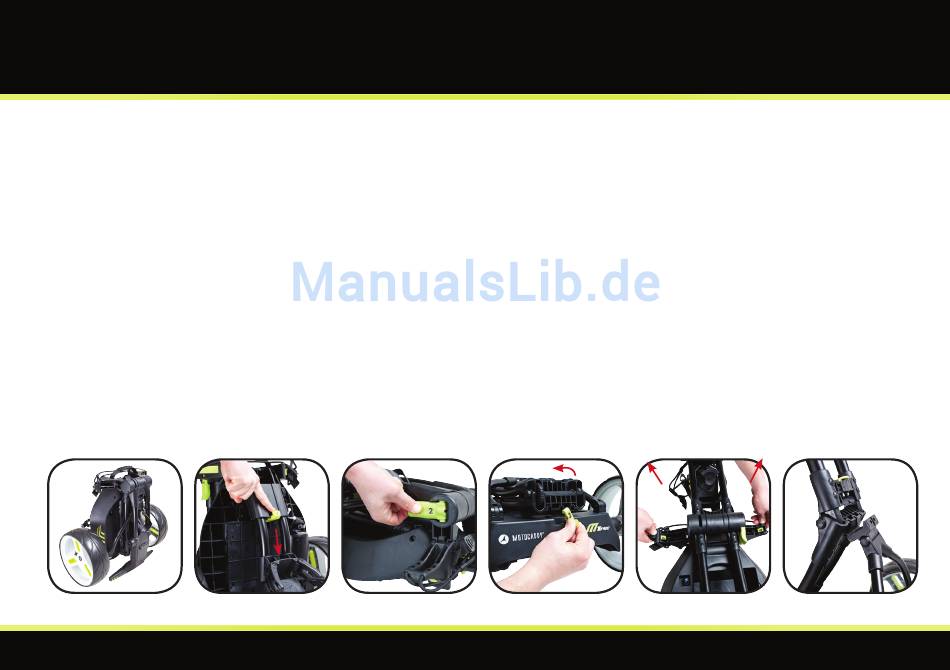

Die nachfolgenden Bilder veranschaulichen zusätzlich den Faltvorgang:
Aufbau M1 PRO/M3 PRO 1.
10.
Abb. 1 Abb. 2
Platzierung des Motocaddy in aufrechter Position (Abb. 1)
2. Vorderrad entriegeln (Abb. 2) Clip 1 herunterdrücken
3. Vorderrad vollständig ausfahren bis zum hörbaren Klickgeräusch
4. Klemmvorrichtung Clip 2 entriegeln (Abb. 3)
5. Zum Entfalten Handlegriff umlegen und Clip 2 verriegeln
6. Clip 3 anziehen und entgegen dem Uhrzeigersinn positionieren (Abb. 4)
7. Positionieren der gebogenen Stützstrebe in aufrechter Position
8. Entriegeln der beiden Taschengurtstützen 4 (Abb. 5), Aufrichten des Doppelrohrrahmens
9. Verbindung zwischen Stützstrebe und Doppelrohrrahmen herstellen (Abb. 6) und schließen
mit hörbarem Klickgeräusch Clip 5
Handle auf gewünschte Höhe einstellen über Klemmvorrichtung Clip 2
Abb. 3
In Betrieb setzen – Faltvorgang
Abb. 4 Abb. 5 Abb. 6
