Bedienungsanleitung
M1PRO

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Motocaddy M1PRO

Inhaltszusammenfassung für Motocaddy M1PRO

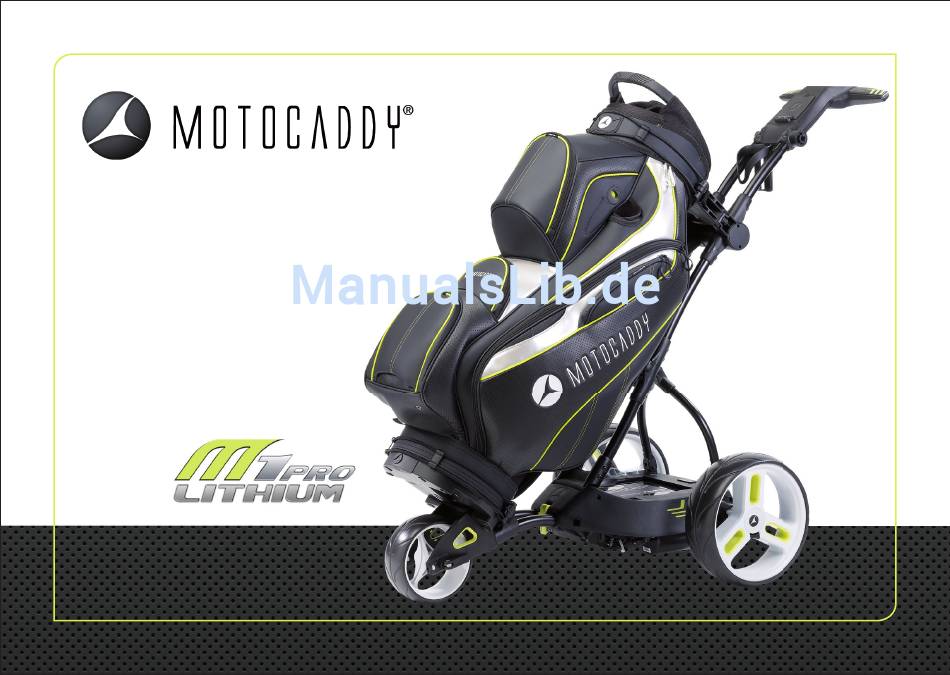

  • Seite 1 Bedienungsanleitung M1PRO...
  • Seite 2 Übersicht Seite 1 : Serien-Nr. feststellen Akkupflege In Betrieb setzen Seite 13 : Ladeanweisungen Seite 2 : Faltvorgang - Aufbau M1 PRO Seite 14 : Ladung / Lagerung Blei-Akku Seite 3 : Faltvorgang - Abbau M1 PRO Seite 15-16 : Ladung / Lagerung Lithium-Akku Seite 4 : M1 PRO Funktionsübersicht Seite 17 : Empfehlung des Herstellers Seite 5 : Wechsel / Montage der Antriebsräder...
  • Seite 3 Bitte notieren Sie sich hier die Serien-Nr. Ihres Akkus Seite 1 Die Serien-Nr. Ihres Motocaddy finden Sie, wenn Sie den Motocaddy umdrehen, auf der Rückseite des Batterieträgers. Diese benötigen Sie zur Garantie-Registrierung Ihres neuen Motocaddy im Internet unter http://www.motocaddy.de/garantie Serien-Nr.
  • Seite 4 Auf-/Abbau. Zur Erleichterung sind die für den Faltvorgang benötigten Systeme von 1-5 gut sichtbar nummeriert. Die nachfolgenden Bilder veranschaulichen zusätzlich den Faltvorgang Aufbau M1 PRO Platzierung des Motocaddy in aufrechter Position (Abb. 1) Vorderrad entriegeln (Abb. 2) Clip 1 herunterdrücken Vorderrad vollständig ausfahren bis zum hörbaren Klickgeräusch Klemmvorrichtung Clip 2 entriegeln (Abb.
  • Seite 5 Klemmvorrichtung Clip 2 entriegeln (Abb. 4) Handle in Richtung Batterieträger falten und danach über Klemmvorrichtung Clip 2 fixieren Motocaddy am Tragegriff aufrichten und Vorderrad über Clip 1 entriegeln (Abb. 5 + 6) Vorderrad zum Batterieträger anziehen bis zum hörbaren Klickgeräusch Abb.
  • Seite 6 In Betrieb setzen – Funktionsübersicht M1 PRO Funktionsübersicht Digitales Informationsdisplay Obere Taschenstütze Antriebsräder Schnellverschluss Antriebsräder Untere Taschenstütze Lithium-Akku Akku Aufnahme Motor (unterhalb der Akkuaufnahme) Vorderrad 10. Spureinstellung Geradeauslauf 11. Lithium-Akku Steckverbindung 12. USB Schnittstelle/Integriertes Smartphone / GPS Haltesystem Seite 4...
  • Seite 7 In Betrieb setzen – Wechsel / Montage der Antriebsräder Wechsel und Montage der Antriebsräder Es gibt ein linkes und ein rechtes Antriebsrad für den Motocaddy M1 PRO Lithium. Die Markierungen L (für links) und R (für rechts) befinden sich auf der Innenseite des jeweiligen Rades.
  • Seite 8 In Betrieb setzen – Gebrauch des unteren / oberen Taschengurtsystems Gebrauch des oberen und unteren Taschengurtsystems Abb. 1 Mit den vorhandenen Taschengurtsystemen von Motocaddy lassen sich mit wenigen Einstellungen unterschiedliche Taschengrößen sicher fixieren. Ziehen Sie den elastischen Gurt um Ihre Golftasche (Abb. 1) Sichern Sie den Taschengurt (Abb.
  • Seite 9 In Betrieb setzen – Einstellen auf die gewünschte Taschengröße Einstellen auf die gewünschte Taschengröße Die Taschengurtsysteme sind aus elastischem Material und können daher optimal auf die Abb. 1 Größe Ihrer Golftasche eingestellt werden. So stellen Sie die Länge der Taschenbefestigungen ein: Ziehen Sie die beiden elastischen Seile aus dem Schlitz des Kunststoffclips in Richtung der Pfeile (Abb.

  • Seite 10: Anwendung - Betriebs- Und Akkuanzeige

    Anwendung – Betriebs- und Akkuanzeige Gebrauch des M1 PRO Ihr M1 PRO ist extrem einfach zu bedienen. Es gibt nur einen Zentralknopf über den Sie den M1 PRO ein- und ausschalten und die Fahrgeschwindigkeit einstellen können. Die Geschwindigkeit kann eingestellt werden während der Fahrt oder im Standby Modus.

  • Seite 11: Anwendung - Gebrauch Distanzstufenautomatik

    Anwendung – Gebrauch Distanzstufenautomatik Gebrauch der Distanzstufenautomatik (ADC) Der M1 PRO bietet Ihnen eine einfache Distanzstufenautomatik die Ihnen ermöglicht den M1 PRO selbstständig 15 - 30 - 45 m in die gewünschte Richtung fahren zu lassen und dann zu stoppen. Bitte vergewissern Sie sich, dass sich kein Hindernis innerhalb des Distanzbereichs befindet.
  • Seite 12 Bitte beachten Sie! Die abgegebene Stromstärke dient zur Ladeerhaltung und nicht zur Vollladung eines leeren Moduls und ist immer abhängig von dem Gesamtladezustand des Hauptakkus. Das Akku-Überwachungssystem (BMS) des Akkus überwacht diese Funktion und schaltet ab, falls erforderlich, um den Akku für die Versorgung des Motocaddy zu schützen. Seite 10...
  • Seite 13 Anwendung – Sicherheitsabschaltung / Sicherer Gebrauch Sicherheitsabschaltung Ihr neuer Motocaddy ist mit einer Sicherheitsabschaltung versehen, die bei unachtsamen Einschalten dafür sorgt, den Motocaddy nach 30 Sekunden aus Sicherheitsgründen auszuschalten. Wenn Ihr Motocaddy aus diesem Grund ausgeschaltet wurde, erscheint folgende Information auf dem Display: •...

  • Seite 14: Anwendung - Einstellen Geradeauslauf

    Anwendung – Einstellen Geradeauslauf Einstellen des Geradeauslaufs Ihres Motocaddy Falls Ihr Motocaddy nicht in der Spur bleibt haben Sie die Möglichkeit den Geradeauslauf des Vorderrades einzustellen. Das Problem kann verschiedene Ursachen haben wie mangelhafte Gurtbefestigung oder einseitige Belastung des Bags. Das Vorderrad können Sie wie folgt einstellen: Abb.

  • Seite 15: Akkupflege - Ladeanweisungen

    Jeder Akku muss sofort nach Benutzung aufgeladen werden. Sollten Akkus für längere Zeit in einem entladenen Zustand gelagert werden, so kann das zum Verlust der Akkukapazität führen. Bitte stellen Sie sicher, dass nur Motocaddy Akkus mit Motocaddy Ladegeräten benutzt werden. Akkus für den zyklischen Einsatz werden speziell für diesen Einsatz zusammen mit dem Hersteller entwickelt.
  • Seite 16 Akkupflege – Ladung / Lagerung Blei-Akku Ladung und Lagerung Blei-Akku Trennen Sie die Steckverbindung und nehmen Sie den Akku aus dem Motocaddy. Verbinden Sie das Netzkabel des Ladegerätes mit Ihrem Stromanschluss. Verbinden Sie das Batteriekabel mit dem Ladegerät und achten Sie auf farbgleiche Rot/Schwarz Verbindung.

  • Seite 17: Akkupflege - Ladung Und Lagerung Lithium-Akku

    Akkupflege – Ladung und Lagerung Lithium-Akku Ladevorgang 1. Nehmen Sie den Lithium Akku aus dem Aufnahmesystem. Es wird empfohlen den Akku beim Faltvorgang für den Transport immer herauszunehmen und separat zu verstauen. 2. Verbinden Sie das Netzkabel des Ladegerätes mit Ihrem Stromanschluss. 3.
  • Seite 18 Akkupflege – Ladung und Lagerung Lithium-Akku Ladung und Lagerung im Golfclub: 1. Stellen Sie den Lithium-Akku zum Laden auf eine glatte, ebene Fläche. Laden Sie den Akku nicht in unmittelbarer Nähe leicht entzündlicher Stoffe. Vermeiden Sie Wärmestaus beim Laden. 2. Trennen Sie den vollgeladenen Lithium-Akku bei längeren Spielpausen vom Ladegerät/Netz. Ist dies logistisch nicht möglich verwenden Sie ein separates Zeitschaltgerät mit der Einstellung bis zu 12 Std.
  • Seite 19 Akkupflege – Spezielle Empfehlung des Herstellers Spezielle Empfehlung des Herstellers für die Lagerung des Lithium-Akkus während der Wintermonate Falls Sie während der Wintermonate den Lithium-Akku für eine längere Zeit, z.B. 3 Monate während der Winterpause, nicht einsetzen, ist eine Lagerung des Akkus im halbentladenen Zustand der optimale Lagerzustand. Um diesen Zustand des Akkus zu erreichen ist es möglich nach Beendigung der Runde den Akku nur für ca.
  • Seite 20 Akku-Überwachungssystem eintritt um den hochwertigen Akku zu schützen. Der Motocaddy kann dann immer noch manuell eingesetzt werden, indem man beide Antriebsräder in die Freilauffunktion setzt. Der Motocaddy lässt sich dann bequem in jede Richtung ziehen oder schieben.

  • Seite 21: Akkupflege - Sicherheitshinweise Lithium-Akku

    - aber er ist nicht wasserdicht! • Vermeiden Sie das Eindringen von Wasser in den Akku! 1. Reinigen Sie Ihren Motocaddy deshalb niemals mit einem Wasserschlauch oder Dampfstrahler wenn Ihr Akku sich noch im Akkuträger befindet 2. Nutzen Sie stattdessen ein feuchtes Tuch 3.
  • Seite 22 Akkupflege – Sicherheitshinweise Lithium-Akku • Tragen Sie den Akku niemals an der Kabelverbindung. • Mechanische Einwirkungen wie harte Stöße oder Fallenlassen des Akkus können zur Beschädigung der Zellenkonfiguration oder des Batteriegehäuses führen. • Beschädigungen am Batteriegehäuse sowie das Eindringen von Wasser können zu erheblichen Sicherheitsmängeln des Lithium-Akkus führen.

  • Seite 23: Fehlersuche

    1) Falls Ihr Motocaddy nach Vollladung keine 18 Loch läuft: Sollte es das erste Mal sein, dass ihr Motocaddy keine 18 Loch schafft, so laden Sie ihren Akku unverzüglich neu auf und stellen sicher, dass die volle Ladezeit eingehalten wird und das Ladegerät einwandfrei funktioniert. Fall Ihr Motocaddy erneut keine 18 Loch schafft so rufen Sie unverzüglich unsere Service-Hot-Line + 49 (0) 23 02 - 9 14 08 88 an oder wenden...
  • Seite 24 Fehlersuche 2) Wenn sich Ihr Motocaddy nicht bewegt überprüfen Sie wie folgt: S1 & S1/M1 PRO S1 & S1/M1 PRO Leuchtet die rechte Leuchtet die linke LED im Display? LED im Display? Akkustecker mit Bitte drücken Sie den Leuchtet LED 2 der...
  • Seite 25 Fehlersuche 3) Wenn Ihr Motocaddy nur in einer Geschwindigkeit läuft, überprüfen Sie wie folgt: Bewegen Sie den Geschwindigkeitsknopf am Handle Nein Verändert sich die Ge- schwindigkeitsanzeige (1-9)? Bleibt die Geschwindigkeit Der Ein/Aus Schalter ist im unteren Bereich? defekt. Bitte austauschen.

  • Seite 26: Häufig Gestellte Fragen

    In keinem Fall sollten Sie den Akku vollständig entladen, da dies die Kapazität negativ beeinflussen kann. Im Falle eines Nachlassens der Akku Kraft empfehlen wir den Motocaddy abzuschalten und Antriebsräder auf Freilauf zu stellen; beenden Sie Ihre Golfrunde und kontaktieren Sie unsere Service-Hot-Line +49 (0) 23 02 - 9 14 08 88.

  • Seite 27: Konformitätserklärung

    Konformitätserklärung Seite 25...
  • Seite 28 Pflege Ihres Motocaddy Obwohl Ihr Motocaddy für alle Wetterbedingungen auf dem Golfplatz konzipiert wurde, sollten Sie folgende Hinweise beachten: • Stellen Sie Ihren Motocaddy nur in geschlossenen Räumen ab, niemals ungeschützt im Regen stehen lassen. • Während der Halfwaypausen und nach Beendigung der Runde wird empfohlen bei heftigem Regen das Display mit dem Regenschirm abzudecken. Vor Einlagerung sind größere Wassermengen zu entfernen. • Regelmäßige Säuberung und Entfernung von Schmutz und Rollwiderständen. • Der Verschlusshebel am Vorderrad muss immer geschlossen sein. • Das Vorderrad dreht sich frei und ist nicht verstopft. Es ist empfehlenswert in regelmäßigen Abständen einen CaddyCheck durchführen zu lassen.

  • Seite 29: Auftrag E-Caddycheck

    Überprüfung elektrischer Funktion • Überprüfung Akku Leistungsumfang 16 Prüfpunkte • Überprüfung Ladegerät • Reinigen, Schmieren und Fetten aller beweglicher Teile Bei Feststellung von Defekten erfolgt eine Benachrichtigung in Form eines verbindlichen Kostenvoranschlages. Hiermit erteile ich verbindlich den Auftrag zum E-CaddyCheck zum Preis von 3 35,- Weiterhin bitte ich um Behebung folgender Mängel: ¡ Für die Erledigung dieser Mängel erteile ich eine Kostenfreigabe bis u 50,- ¡ Ich bitte um einen verbindlichen Kostenvoranschlag Motocaddy Modell: S.Nr. Motocaddy: S.Nr. Akku: Kaufdatum Motocaddy: S.Nr. Ladegerät: Name des Kunden: Unterschrift Kunde: Anschrift: PLZ: Ort: Telefon: Fax: Handicap: Anzahl Golfrunden/Woche:...
  • Seite 30 CaddyCheck M1 PRO Modell Motocaddy Nehmen Sie von unserem jährlichen CaddyCheck Ge- brauch. Damit sichern Sie sich die einwandfreie Nutzung Serien-Nr. Motocaddy Ihres Motocaddy und vermeiden unnötige Folgekosten. 1. CaddyCheck 2. CaddyCheck Datum Datum Runden M1 PRO Prüfstatus Runden M1 PRO Prüfstatus...
