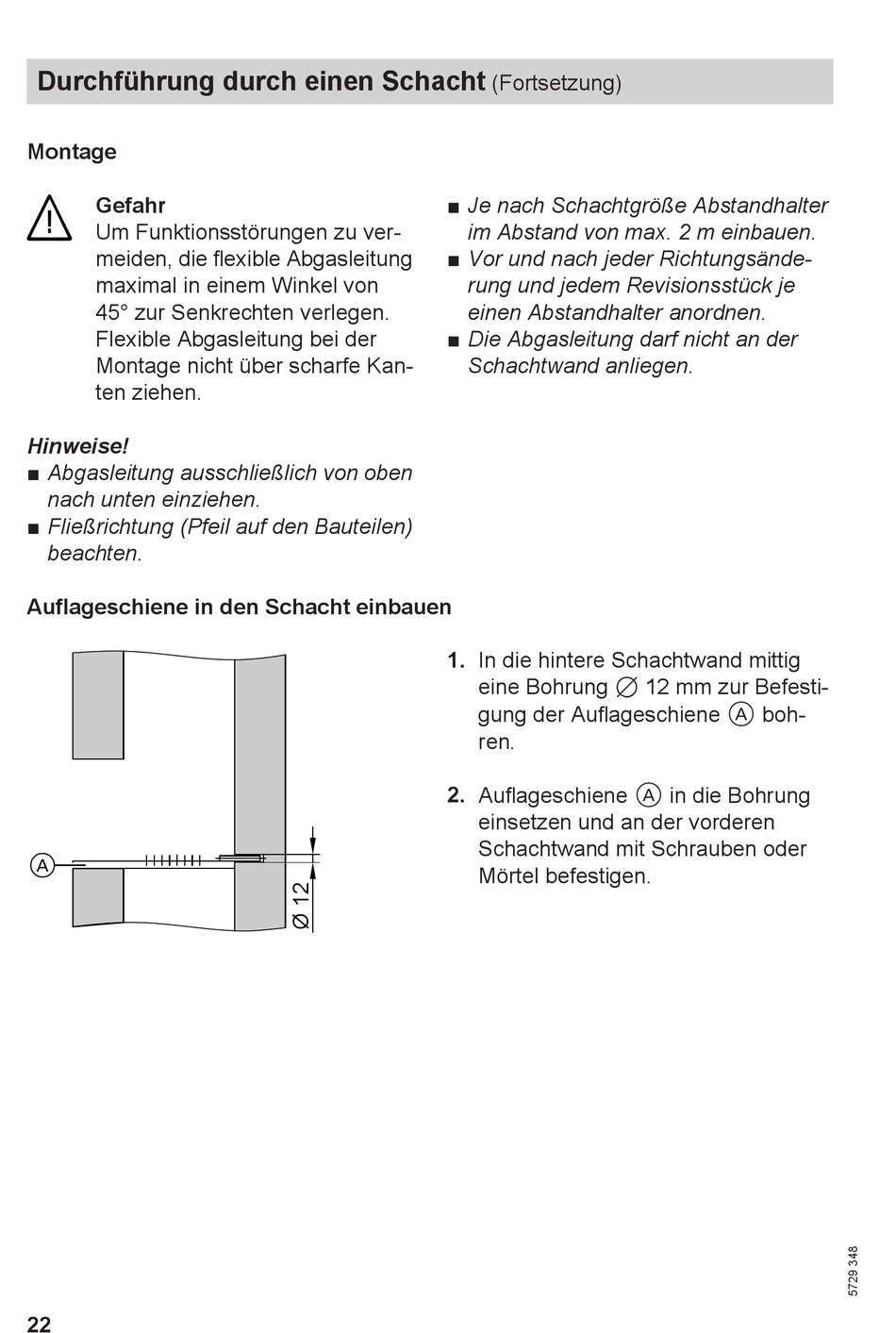

Durchführung durch einen Schacht
Montage
Gefahr
Um Funktionsstörungen zu ver-
meiden, die flexible Abgasleitung
maximal in einem Winkel von
45° zur Senkrechten verlegen.
Flexible Abgasleitung bei der
Montage nicht über scharfe Kan-
ten ziehen.
Hinweise!
■ Abgasleitung ausschließlich von oben
nach unten einziehen.
■ Fließrichtung (Pfeil auf den Bauteilen)
beachten.
Auflageschiene in den Schacht einbauen
A
22
(Fortsetzung)
■ Je nach Schachtgröße Abstandhalter
im Abstand von max. 2 m einbauen.
■ Vor und nach jeder Richtungsände-
rung und jedem Revisionsstück je
einen Abstandhalter anordnen.
■ Die Abgasleitung darf nicht an der
Schachtwand anliegen.
1. In die hintere Schachtwand mittig
eine Bohrung 7 12 mm zur Befesti-
gung der Auflageschiene A boh-
ren.
2. Auflageschiene A in die Bohrung
einsetzen und an der vorderen
Schachtwand mit Schrauben oder
Mörtel befestigen.
