4. Montage - Tipps und Tricks
4.5 Seitenschutze
Der Seitenschutz muss von innen über der 2. Sprosse und unter der 4.
Sprosse oberhalb der Belagbühne montiert werden. Er ist auf den bei-
den Langseiten des Fahrgerüstes immer dann notwendig, wenn die Be-
lagbühne über einen Meter vom Aufstellgrund entfernt ist.

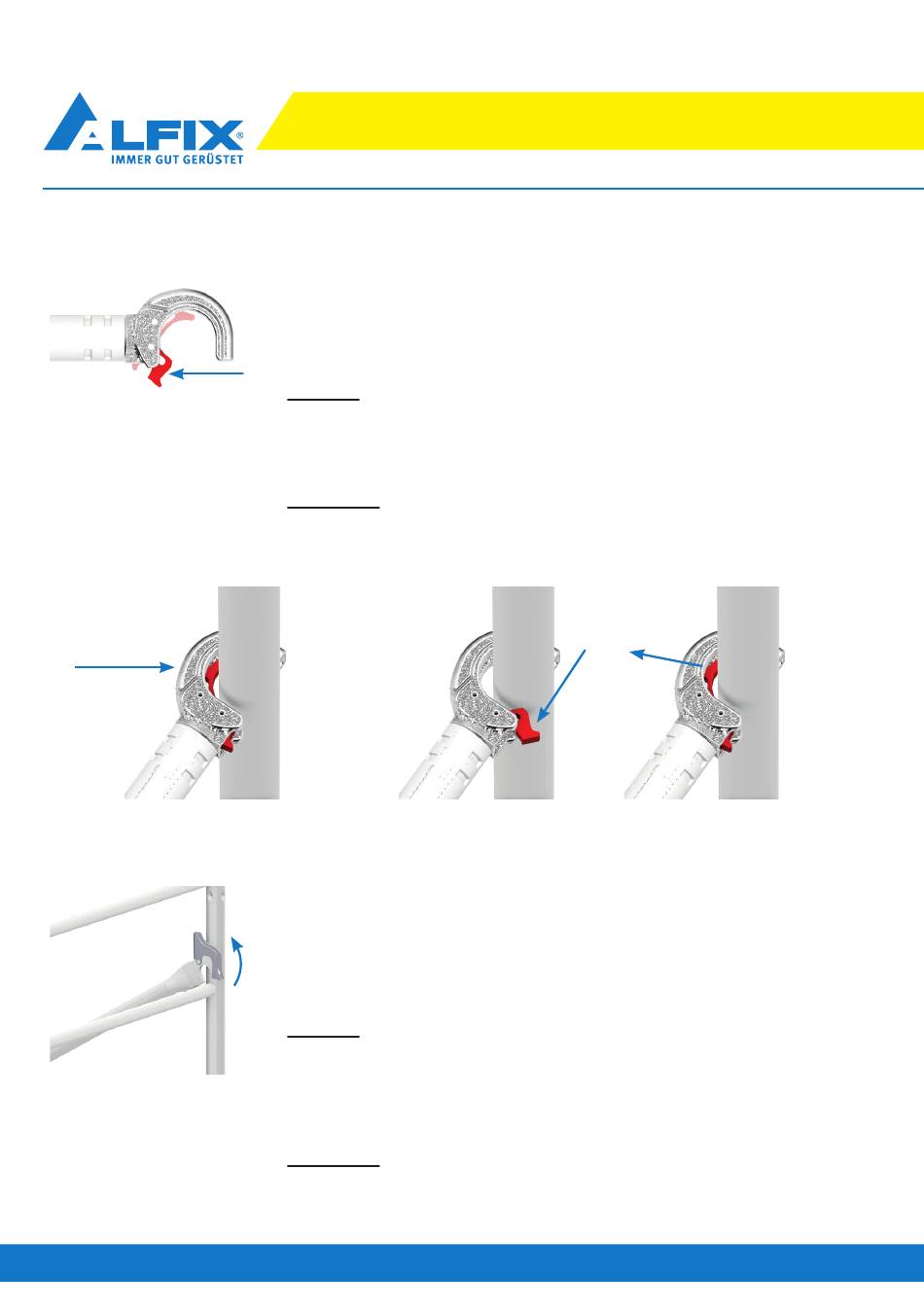

Montage: Die Klauenkupplung an den Vertikalrahmen ansetzen. Durch
Andrücken öffnet und verriegelt die Klauenkupplung sich automatisch.
Um den Kraftaufwand zu reduzieren, kann die Klauenkupplung auch vor
dem Ansetzen entriegelt und in der entriegelten Position fixiert werden.
Demontage: Die roten Riegel der Klauenkupplung (am besten oben und
unten am Seitenschutz gleichzeitig) nach unten drücken. Dann kann
das Geländer vom Vertikalrohr entfernt werden.
Montage
Demontage
4.6 Diagonalen
Diagonalen werden immer innen und außen in entgegengesetzte Rich-
tungen eingebaut (x-förmig). Im Bereich des Grundgerüstes wird nur
eine Diagonale gegenüber vom Klappmechanismus montiert.Der An-
fang der nächsten Diagonale liegt auf der nächsten freien Sprosse di-
rekt über dem Ende der unteren Diagonale. Eine Diagonale überspannt
eine Höhe von 1,68 m bzw. 6 Stufen.
Montage: Legen Sie die Diagonalen zuerst mit dem oberen Ende auf die
vorgesehene Sprosse und ziehen Sie die Diagonale zu sich bis der Ha-
ken einrastet und sich die Sicherungsfalle von selbst schließt. Die Ha-
ken der Diagonalen müssen zwischen dem Vertikalrohr und der Sechs-
kantschraube auf der Sprosse aufliegen.
Demontage: Die Sicherungsfalle wird von Hand geöffnet und dann die
Diagonale von der Sprosse entfernt. Dies wird auf der anderen Seite
wiederholt.
16
AuV ALFIX FAHRGERÜST ALUFIX 5280
