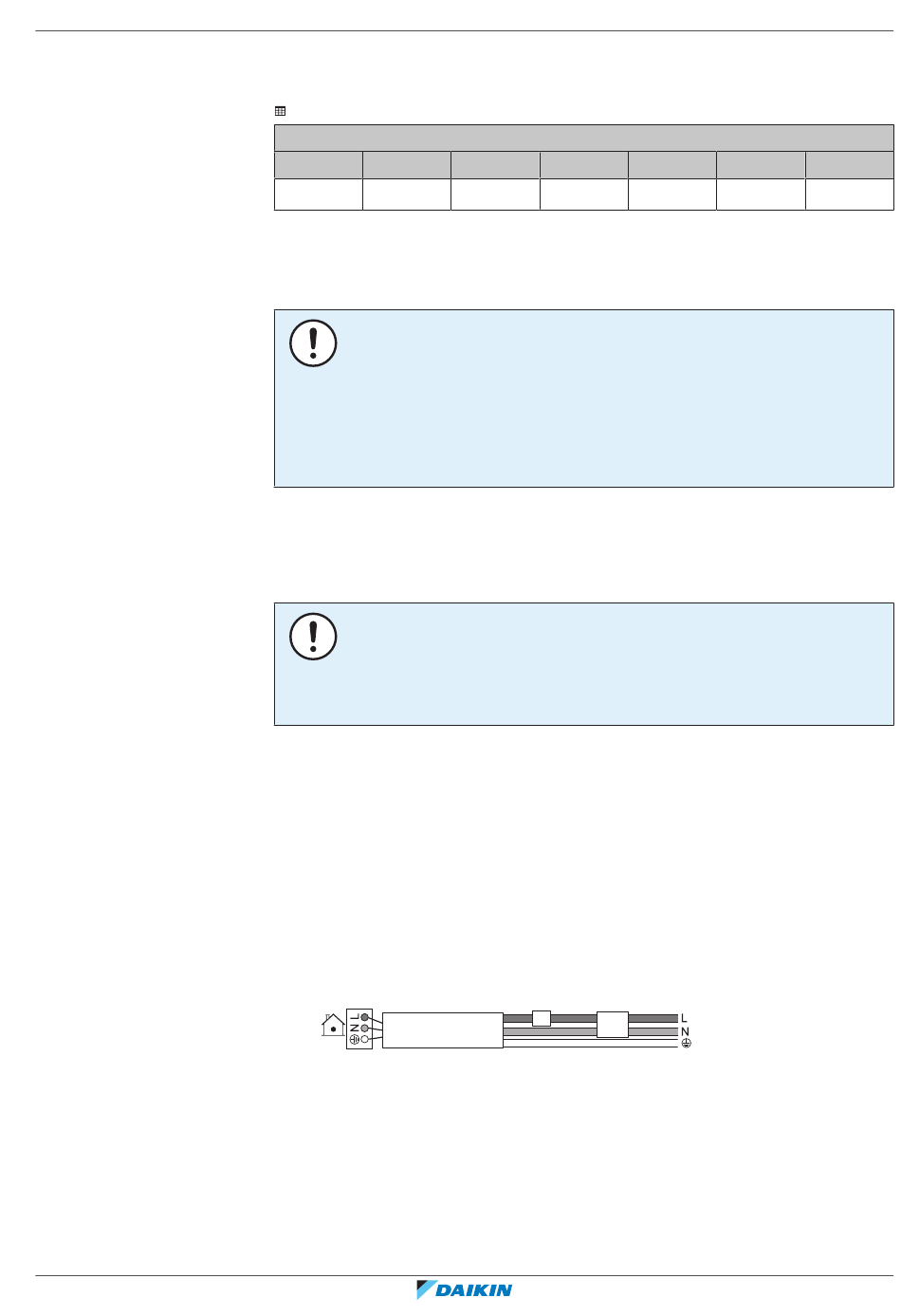

18.2 Die elektrischen Leitungen an die Inneneinheiten anschließen
FXSA15~140A2VEB
VRV System-Klimagerät
4P599622-1B – 2022.02
(a)
MCA=Mindest-Strombelastbarkeit im Schaltkreis. Die angegebenen Werte sind
Maximalwerte (exakte Werte siehe elektrische Daten der Inneneinheit).
18‒1 Mindest-Strombelastbarkeit im Schaltkreis
15~25 32
0,8 A 0,9 A
HINWEIS
▪
Halten Sie sich an den Elektroschaltplan (im Lieferumfang der Einheit enthalten,
auf der Innenseite der Wartungsblende).
▪
Weitere Informationen zum Anschließen des optionalen Geräts finden Sie in der
Installationsanleitung, die zum Lieferumfang des optionalen Geräts gehört.
▪
Achten Sie darauf, dass die ordnungsgemäße Anbringung der Wartungsblende
NICHT durch Kabel behindert wird.
Es ist wichtig, Stromversorgungskabel und Übertragungskabel örtlich getrennt zu
verlegen. Damit keine elektromagnetischen Interferenzen und Störungen
auftreten, sollten die beiden Kabel STETS mindestens 50 mm entfernt voneinander
sein.
HINWEIS
Stromversorgungskabel
voneinander
Übertragungskabel dürfen sich überkreuzen, aber sie dürfen NICHT direkt parallel
nebeneinander verlaufen.
1 Die Wartungsblende abnehmen.
2 Kabel der Benutzerschnittstelle: Das Kabel durch den Rahmen führen und an
der Klemmleiste anschließen (Symbole P1, P2).
3 Übertragungskabel: Das Kabel durch den Rahmen führen und an die
Klemmleiste anschließen (darauf achten, dass die Symbole F1, F2 mit den
Symbolen auf der Außeneinheit übereinstimmen). Das Übertragungskabel mit
dem Benutzerschnittstellenkabel bündeln und mit einem Kabelbinder
(bauseitig zu liefern) an der Kabelhalterung befestigen.
4 Stromversorgungskabel: Das Kabel durch den Rahmen führen und an der
Klemmleiste anschließen (L, N, Erde). Kabel mit Kabelbinder (bauseitig zu
liefern) an der Kabelhalterung befestigen.
a Hauptschalter
b Fehlerstrom-Schutzschalter
Klasse
40~63 80
1,4 A 1,7 A
und Übertragungskabel
getrennt verlegt werden.
