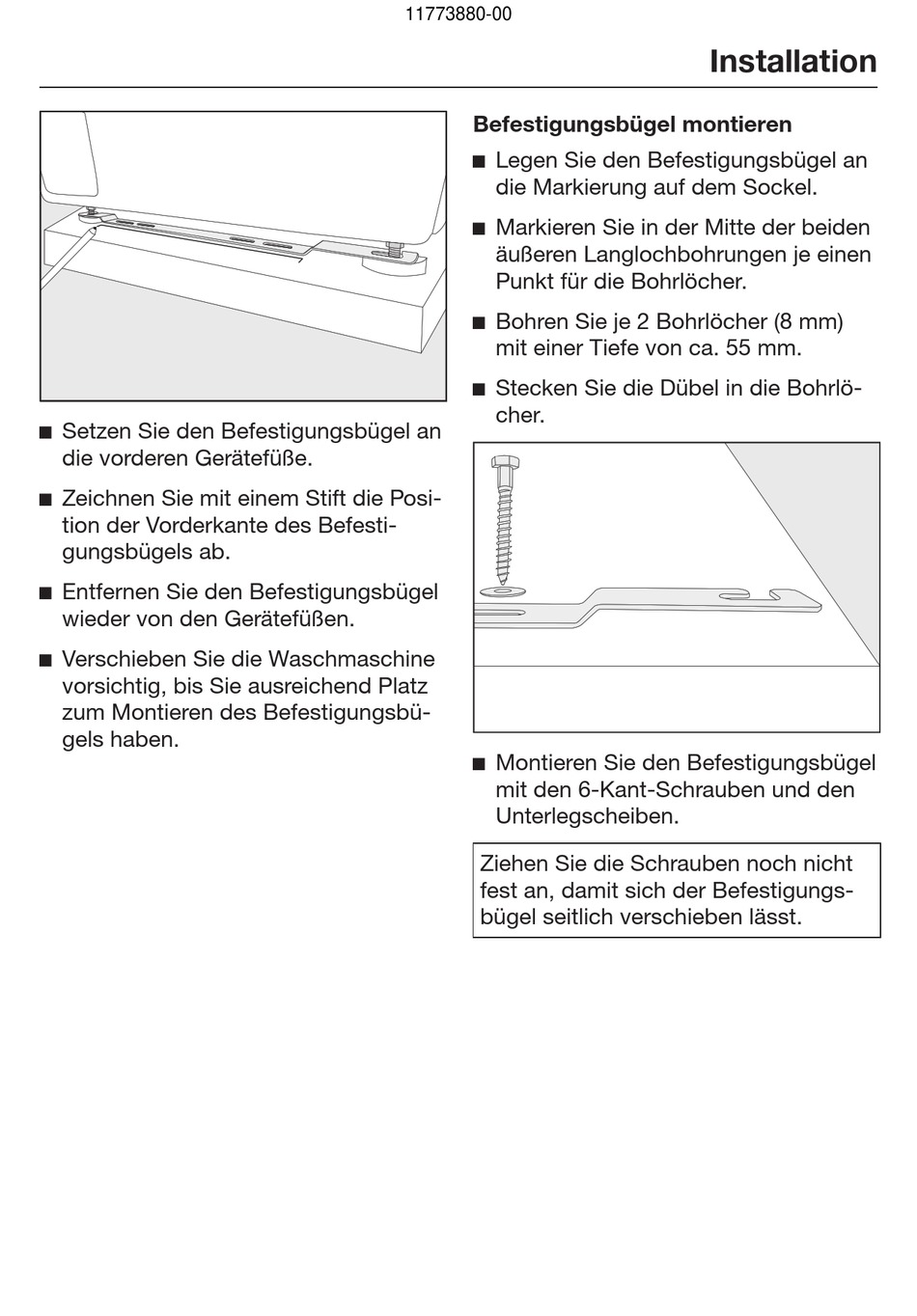

Setzen Sie den Befestigungsbügel an
die vorderen Gerätefüße.
Zeichnen Sie mit einem Stift die Posi-
tion der Vorderkante des Befesti-
gungsbügels ab.
Entfernen Sie den Befestigungsbügel
wieder von den Gerätefüßen.
Verschieben Sie die Waschmaschine
vorsichtig, bis Sie ausreichend Platz
zum Montieren des Befestigungsbü-
gels haben.
11773880-00
Befestigungsbügel montieren
Legen Sie den Befestigungsbügel an
die Markierung auf dem Sockel.
Markieren Sie in der Mitte der beiden
äußeren Langlochbohrungen je einen
Punkt für die Bohrlöcher.
Bohren Sie je 2 Bohrlöcher (8 mm)
mit einer Tiefe von ca. 55 mm.
Stecken Sie die Dübel in die Bohrlö-
cher.
Montieren Sie den Befestigungsbügel
mit den 6-Kant-Schrauben und den
Unterlegscheiben.
Ziehen Sie die Schrauben noch nicht
fest an, damit sich der Befestigungs-
bügel seitlich verschieben lässt.
Installation
