Daikin FXFA20A2VEB Referenz Für Installateure Und Benutzer Seite 71

FXFA20~125A2VEB
VRV System Klimaanlage
4P599624-1D – 2022.02
c
b
d
c

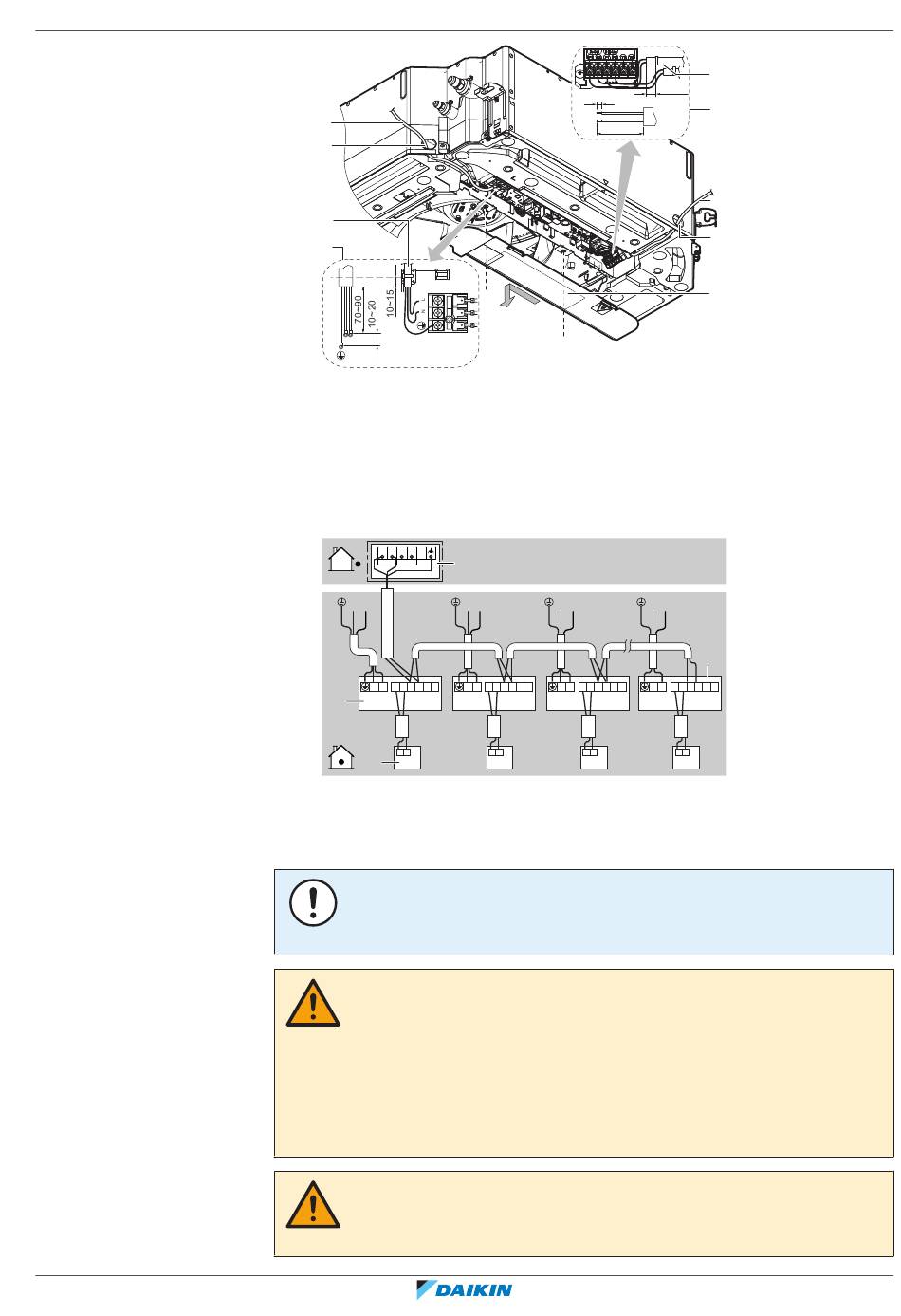

a Wartungsblende (mit Schaltplan)
b Kabelöffnung
c Stromversorgung anschließen
d Kabelbinder (Zubehör)
e Anschluss des Benutzerschnittstellen-Kabels und des Übertragungskabels
Beispiel für ein komplettes System
1 Benutzerschnittstelle regelt 1 Inneneinheit.
TO IN/D TO OUT/D
N L
N L
P P F F T T
1 2 1 2 1 2
b
P P
1 2
c
a Außeneinheit
b Inneneinheit
c Benutzerschnittstelle
d Die am weitesten entfernt nachgeschaltete Inneneinheit
HINWEIS
Informationen hinsichtlich der Benutzung einer Gruppenregelung und damit
verbundenen Begrenzungen finden Sie im Handbuch zur Außeneinheit.
VORSICHT
▪
Jede Inneneinheit muss mit einer separaten Benutzerschnittstelle verbunden
werden. Als Benutzerschnittstelle kann nur ein mit dem Sicherheitssystem
kompatibler Fernregler benutzt werden. Im technischen Datenblatt zum
Fernregler finden Sie Informationen zur Kompatibilität (z. B. BRC1H52/82*).
▪
Die Benutzerschnittstelle muss immer im selben Raum sein wie die Inneneinheit.
Weitere Informationen finden Sie in der Installations- und Betriebsanleitung der
Benutzerschnittstelle.
VORSICHT
Für den Fall, dass ein abgeschirmter Draht verwendet wird, die Abschirmung nur auf
Seite der Außeneinheit anschließen.
7
70~90
a
N L N L
N L N L
P P F F T T P P F F T T
1 2 1 2 1 2 1 2 1 2 1 2
P P P P
1 2 1 2
18 Elektroinstallation
|
d
10~15
e
e
b
a
(mm)
N L
d
N L
P P F F T T
1 2 1 2 1 2
P P
1 2
