16 | Installation der Einheit
Referenz für Installateure und Benutzer
54
a
A

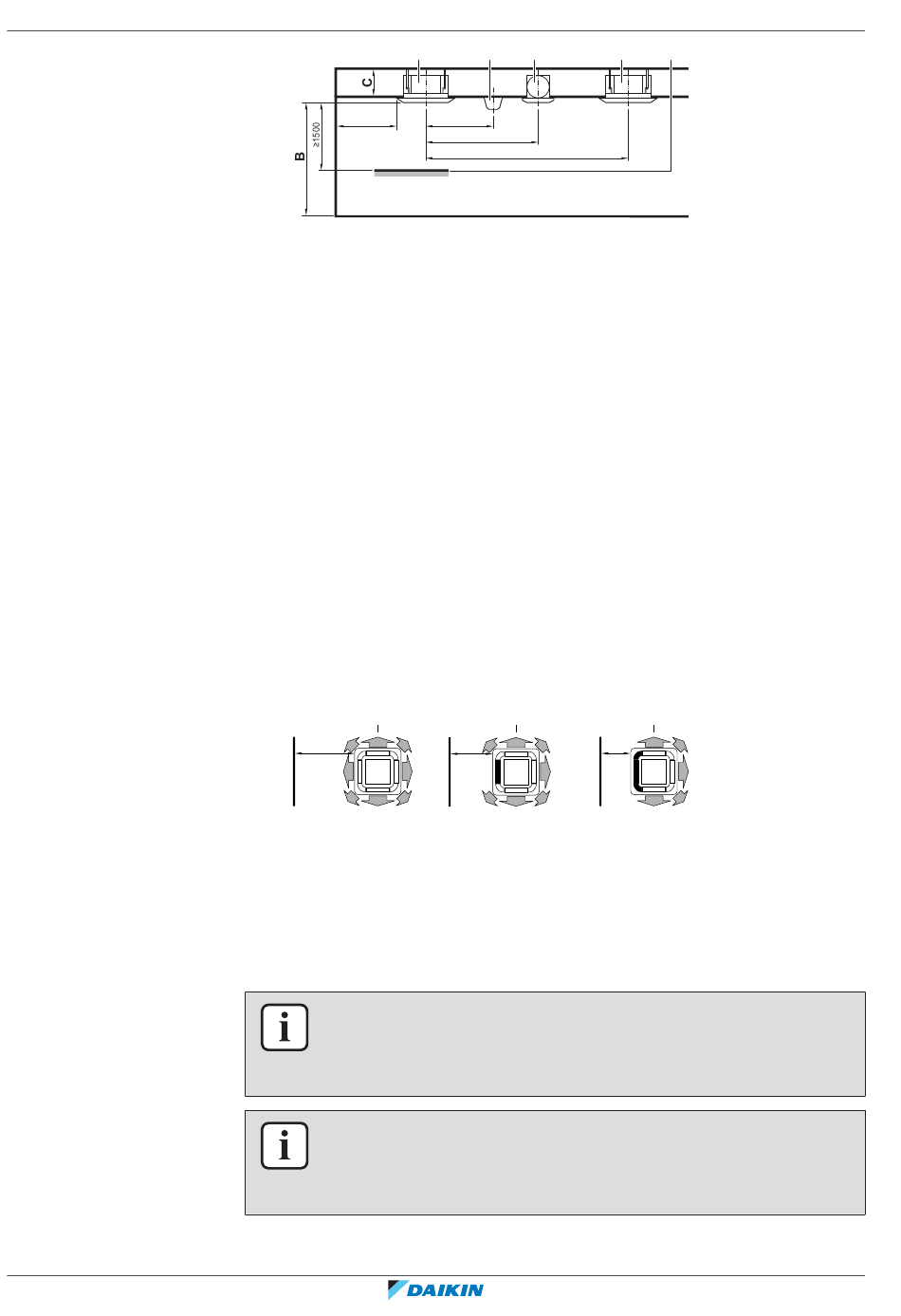

A Mindestabstand zur Wand (siehe unten)
B Mindest- und Maximalabstand zum Boden (siehe unten)
C Klasse 20~63:
≥227 mm: Bei Installation mit Standard-Zierblende
≥269 mm: Bei Installation mit Design-Zierblende
≥307 mm: Bei Installation mit sich selbst reinigender Zierblende
≥277 mm: Bei Installation mit Standardblende und Frischlufteinlass-Kit
≥319 mm: Bei Installation mit Design-Zierblende + Frischlufteinlass-Kit
Klasse 80~100:
≥269 mm: Bei Installation mit Standard-Zierblende
≥311 mm: Bei Installation mit Design-Zierblende
≥349 mm: Bei Installation mit sich selbst reinigender Zierblende
≥319 mm: Bei Installation mit Standardblende und Frischlufteinlass-Kit
≥361 mm: Bei Installation mit Design-Zierblende + Frischlufteinlass-Kit
Klasse 125:
≥311 mm: Bei Installation mit Standard-Zierblende
≥353 mm: Bei Installation mit Design-Zierblende
≥391 mm: Bei Installation mit sich selbst reinigender Zierblende
≥361 mm: Bei Installation mit Standardblende und Frischlufteinlass-Kit
≥403 mm: Bei Installation mit Design-Zierblende + Frischlufteinlass-Kit
a Inneneinheit
b Beleuchtung (die Abbildung zeigt eine an der Decke montierte Beleuchtung, aber
eine eingelassene Deckenbeleuchtung ist auch erlaubt)
c Ventilator
d Statisches Volumen (Beispiel: Tabelle)
▪ A: Mindestabstand zur Wand. Ist abhängig von der Luftstromrichtung in
Richtung Wand.
a
≥1500
A
a Luftauslass und Ecken offen
b Luftauslass geschlossen, Ecken offen (optionales Sperrpolster-Kit erforderlich)
c Luftauslass und Ecken geschlossen (optionales Sperrpolster-Kit erforderlich)
▪ B: Mindest- und Maximalabstand zum Boden:
- Minimum: 2,5 m, um versehentliches Berühren zu vermeiden.
- Maximum: Ist abhängig von der Luftstromrichtung und der Leistungsklasse.
Siehe "20.1 Bauseitige
INFORMATION
Maximaler Abstand zum Fußboden beim 3-Wege- und 4-Wege-Lufstrom (was ein
optionales Sperrpolster-Kit erfordert) kann unterschiedlich sein. Siehe dazu die
Installationsanleitung des optionale Sperrpolster-Kit.
INFORMATION
Einige Optionen erfordern möglicherweise zusätzlichen Raum für Servicearbeiten.
Beachten Sie die Informationen in der Installationsanleitung für die benutzte Option,
bevor Sie die Installation durchführen.
b c
≥1500
≥2000
≥4000
b
≥500 ≥200
A A
4
Einstellung" [ 75].
a d
(mm)
c
FXFA20~125A2VEB
