Geberit AquaClean Montageanleitung Seite 7

Geberit Montageelemente ohne Leerrohr
Soll ein Geberit AquaClean an einem bestehen-
den Geberit Montageelement nachgerüstet
werden, in dem kein Leerrohr vorhanden ist bzw.
ein vorhandenes Leerrohr nicht genutzt wird,
kann der Wasseranschluss mit der Designplatte
für Geberit AquaClean realisiert werden.
Die Designplatte für Geberit AquaClean ist für
alle Geberit UP-Spülkästen ab Baujahr 1988 mit
Betätigung von vorne geeignet.
Die Designplatte für Geberit AquaClean WC-
Komplettanlagen ermöglicht neben dem ver-
deckten Wasseranschluss auch einen verdeck-
ten Stromanschluss.
Für WC-Aufsätze und WC-Komplettanlagen
sind folgende Ausführungen erhältlich:
• Als wasserfeste Schichtstoffplatte in weiß
(Art-Nr.: 115.32x.11.1)
• Aus Glas in den Farben weiß und schwarz
(Art.-Nr.: 115.32x.Sx.1)
10 7

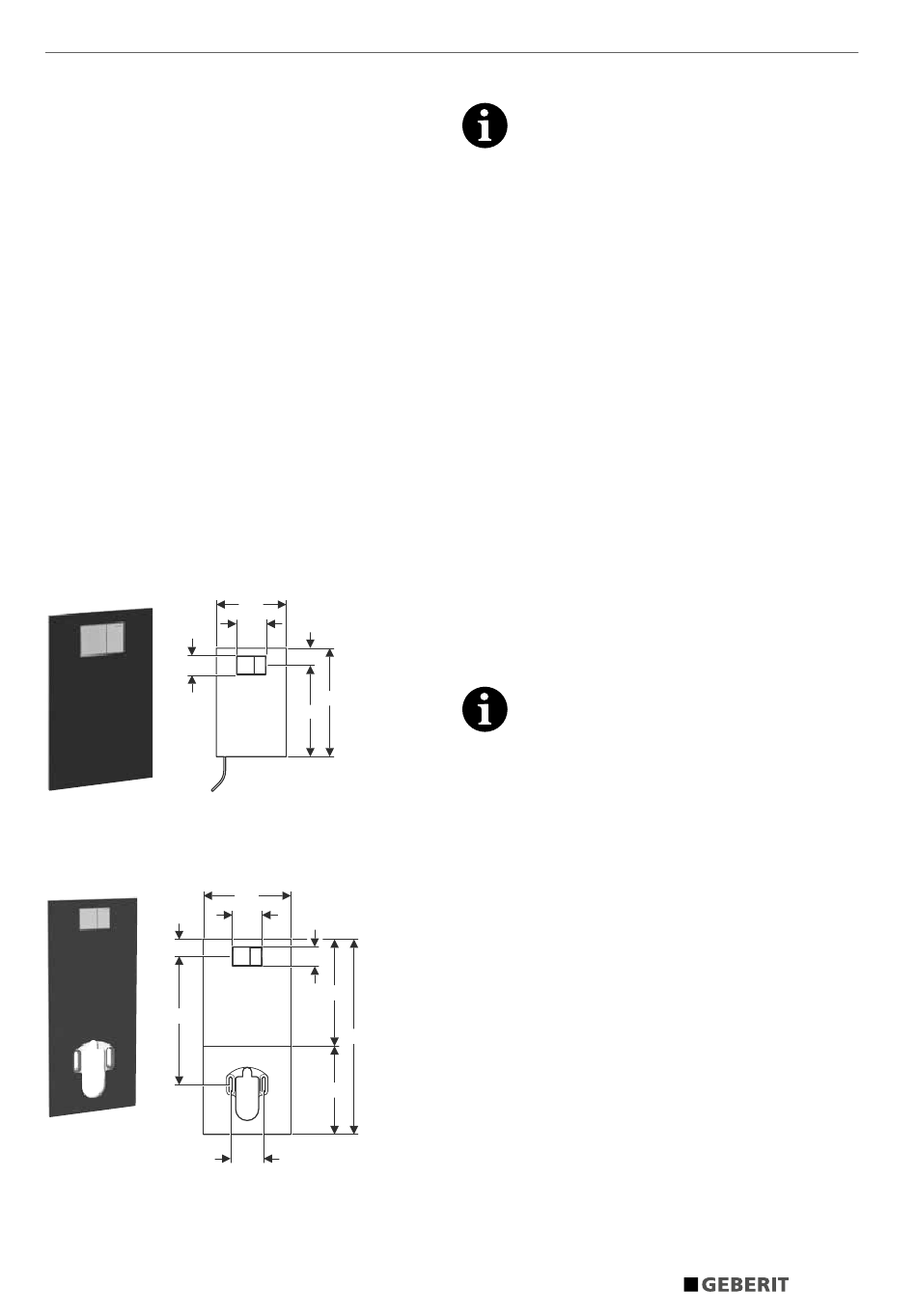

Abbildung 2: Designplatte für Geberit AquaClean
WC-Aufsätze (Beispiel Glas) an Geberit
UP-Spülkasten
9 5
66–69
Abbildung 3: Designplatte für Geberit AquaClean
Mera, Sela und Tuma WC-Komplettan-
lagen (Beispiel Glas)
© 06/2021 Baustelleneinweisung Geberit AquaClean
38
16 2
9 5
59
49 5
47 5
16 2
7
10
58
106
48
18
UP-Spülkästen von 1988 bis 1997
müssen mit dem Umbauset für 2-
Mengen-Spülung, zu Geberit UP-Spülkäs-
ten Modell 110.800 (Art.-Nr. 240.515.00.2)
umgerüstet werden, damit die Design-
platte eingesetzt werden kann.
Wasseranschluss konventionell und mit
Montageelementen anderer Hersteller
Für die Montage von Geberit AquaClean an
Montageelemente anderer Hersteller sind die
Anschlüsse bauseits seitlich sichtbar neben
dem Geberit AquaClean zu platzieren.
Bei der Montage des Geberit AquaClean ist fol-
gendes Zubehör zu verwenden:
• Wasseranschlussset konventionell, zu
Geberit Tuma WC-Komplettanlagen
(Art.-Nr. 147.045.00.1)
• Wasseranschlussset konventionell, zu
Geberit AquaClean Sela WC-Komplettanlagen
(Art.-Nr. 147.045.00.1)
• Wasseranschlussset konventionell zu
Geberit AquaClean Mera WC-Komplettanlage
(Art.-Nr. 147.033.11.xx.1)
Für die Kombination Designplatte und
AquaClean Tuma Aufsatz wird eine WC-
Keramik mit einer Ausladung von mindes-
tens 56 cm benötigt.
Montage
Montageregeln
