SolaX Power T-BAT H 5.8 Schnellinstallationsanleitung Seite 2

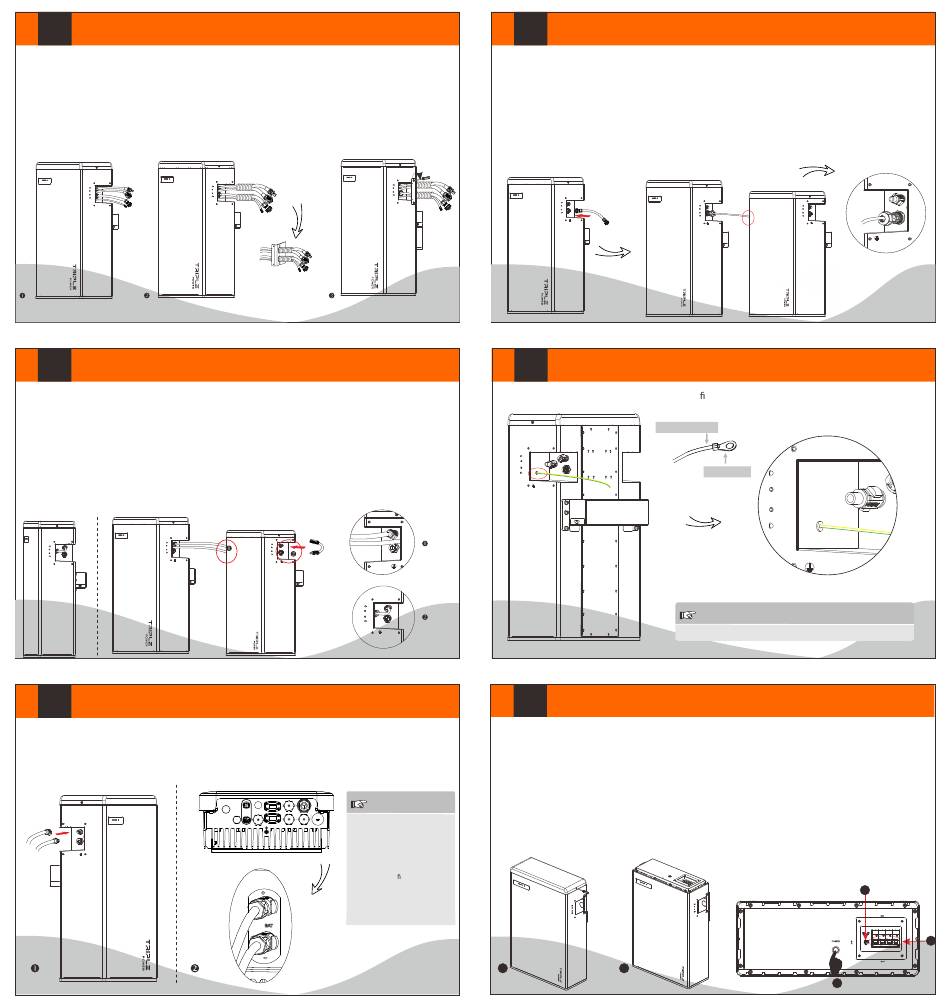

Allgemeine Installation
VI
1. Schließen Sie die Kabel an.
2. Führen Sie die Kabel durch das Wellrohr.
3. DENKEN SIE DARAN, DAS IN REIHE VERBUNDENE KABEL BEI „-" UND „YPLUG" AUF DER RECHTEN SEITE DES LETZTEN
BATTERIEMODULS EINZUSTECKEN, UM DEN INTERNEN SCHALTKREIS ZU SCHLIESSEN.
4. Legen Sie die Kabel in die Nut der Metallplatten und schrauben Sie sie wieder auf beiden Seiten am Batteriemodul fest.
VII
Netzkabelanschluss
Für T-BAT H 5.8:
1. Führen Sie das in Reihe geschaltete Kabel an „-" und „YPLUG" auf der rechten Seite des T-BAT H 5.8 ein, um den internen
Schaltkreis zu schließen.
For T-BAT H 5.8 + 1~3 Batteriepakete:
1. Verbinden Sie „-" auf der rechten Seite des T-BAT H 5.8/HV11550 mit „+" auf der linken Seite der nächsten Batteriepakete
2. Verbinden Sie „YPLUG" auf der rechten Seite des T-BAT H 5.8/HV11550 mit „XPLUG" auf der linken Seite der nächsten
Batteriepakete.
3. Die restlichen Batteriepakete werden auf die gleiche Weise angeschlossen.
4. Führen Sie das in Reihe geschaltete Kabel an „-" und „YPLUG" auf der rechten Seite des letzten Batteriepakets ein, um einen
vollständigen Stromkreis herzustellen.
-
YPLUG
RS485 II
VIII Netzkabelanschluss
1. Schließen Sie das positive Kabel (+) und das negative Kabel (-) jeweils an BAT+ und BAT- an, wie in der folgenden Abbildung
gezeigt.
2. Halten Sie den Wechselrichter ausgeschaltet. Verbinden Sie das andere Ende der Ladekabel (+,-) mit dem richtigen Anschluss
am Wechselrichter.
-
BAT- BAT+
+
CAN
.
XPLUG +
-
YPLUG
RS485 II
RS485
-
YPLUG
RS485 II
HINWEIS
+ WLAN
RF
BAT DRM
-
Jedes Stromkabel hat nach
dem Verlassen des Werks eine
Klemme angeschlossen, und
die Kunden müssen das andere
Ende der Klemme selbst
anschließen. Weitere
Anweisungen nden Sie unter
4.5.2 Kabelanschluss-Schritte
im Benutzerhandbuch auf Seite
20.
Kommunikationskabelverbindung
IX
Für T-BAT H 5.8:
1. Stecken Sie ein Ende des BMS-Kommunikationskabels ohne Kabelmutter direkt in den BMS-Anschluss des Wechselrichters.
2. Stecken Sie das andere Ende des CAN-Kommunikationskabels in den CAN Anschluss. Montieren Sie die Kabelverschraubung und
ziehen Sie die Kabelkappe fest.
For T-BAT H 5.8 + 1~3 Batteriepakete:
1. Verbinden Sie RS485 II des ersten Batteriemoduls (wie rechts gezeigt) mit RS485 I des nächsten Batteriemoduls (wie links gezeigt).
Montieren Sie die Kabelverschraubung und ziehen Sie die Kabelkappe fest.
-
YPLUG
RS485 II
X Erdungsanschluss
Der Anschlusspunkt für die GND-Verbindung be ndet sich auf der Seite der Nuten, wie unten gezeigt:
Kabelgröße: 10AWG.
-
YPLUG
RS485 II
Inbetriebnahme
XI
Wenn alle Batteriemodule installiert sind, gehen Sie wie folgt vor, um es in
Betrieb zu nehmen.
1. Entfernen Sie die obere Abdeckplatte des T-BAT H 5.8;
2. Entfernen Sie die kleine Abdeckplatte;
3. Stellen Sie den DIP mit einem kleinen Werkzeug auf die entsprechende Zahl
entsprechend der Anzahl der installierten Batteriepakete (siehe Konfiguration
rechts);
4. Schalten Sie den Schutzschalter auf EIN;
5. Drücken Sie die POWER-Taste, um das T-BAT-System einzuschalten;
6. Setzen Sie die kleine Abdeckplatte wieder auf;
7. Bringen Sie die obere Abdeckplatte wieder am T-BAT H 5.8 an;
8. Schalten Sie den Wechselrichter ein.
1 2
- -
YPLUG
YPLUG
Rs485 II
RS485 II
-
YPLUG
Ringkabelschuh
RS485 II
VORSICHT!
GND-Verbindung ist zwingend erforderlich!
DIP-Konfiguration:
0- Passend zu T-BAT H 5.8 (Standard)
1- Passend zu T-BAT H 5.8 + 1*HV11550
2- Passend zu T-BAT H 5.8 + 2*HV11550
3- Passend zu T-BAT H 5.8 + 3*HV11550
5
+ XPLUG
RS485 I
3
4
