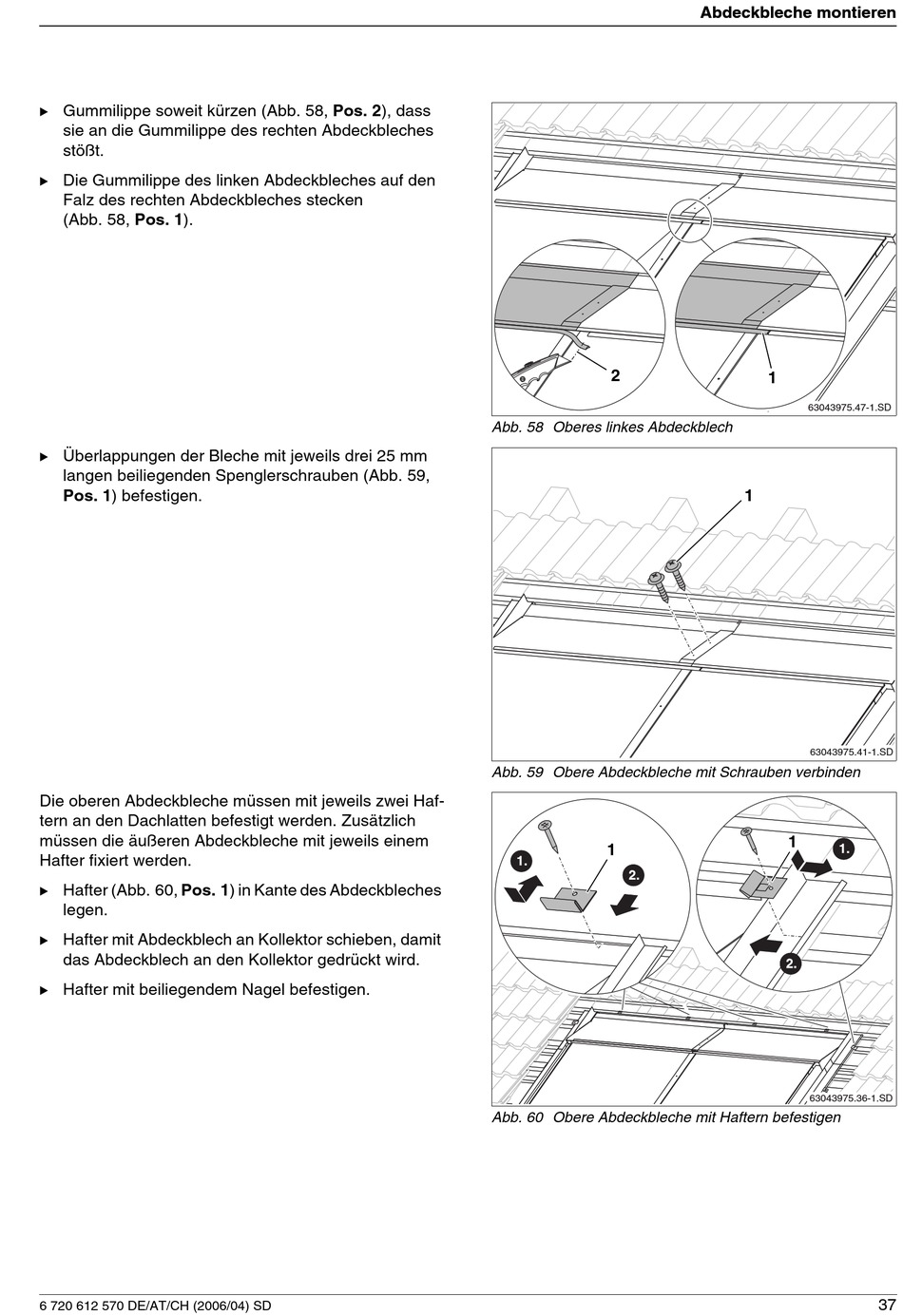

B Gummilippe soweit kürzen (Abb. 58, Pos. 2), dass
sie an die Gummilippe des rechten Abdeckbleches
stößt.
B Die Gummilippe des linken Abdeckbleches auf den
Falz des rechten Abdeckbleches stecken
(Abb. 58, Pos. 1).
B Überlappungen der Bleche mit jeweils drei 25 mm
langen beiliegenden Spenglerschrauben (Abb. 59,
Pos. 1) befestigen.
Die oberen Abdeckbleche müssen mit jeweils zwei Haf-
tern an den Dachlatten befestigt werden. Zusätzlich
müssen die äußeren Abdeckbleche mit jeweils einem
Hafter fixiert werden.
B Hafter (Abb. 60, Pos. 1) in Kante des Abdeckbleches
legen.
B Hafter mit Abdeckblech an Kollektor schieben, damit
das Abdeckblech an den Kollektor gedrückt wird.
B Hafter mit beiliegendem Nagel befestigen.
6 720 612 570 DE/AT/CH (2006/04) SD
2
Abb. 58 Oberes linkes Abdeckblech
Abb. 59 Obere Abdeckbleche mit Schrauben verbinden
1
Abb. 60 Obere Abdeckbleche mit Haftern befestigen
Abdeckbleche montieren
Abdeckbleche montieren
1
63043975.47-1.SD
63043975.47-1.SD
1
63043975.41-1.SD
63043975.41-1.SD
1
63043975.36-1.SD
63043975.36-1.SD
37
