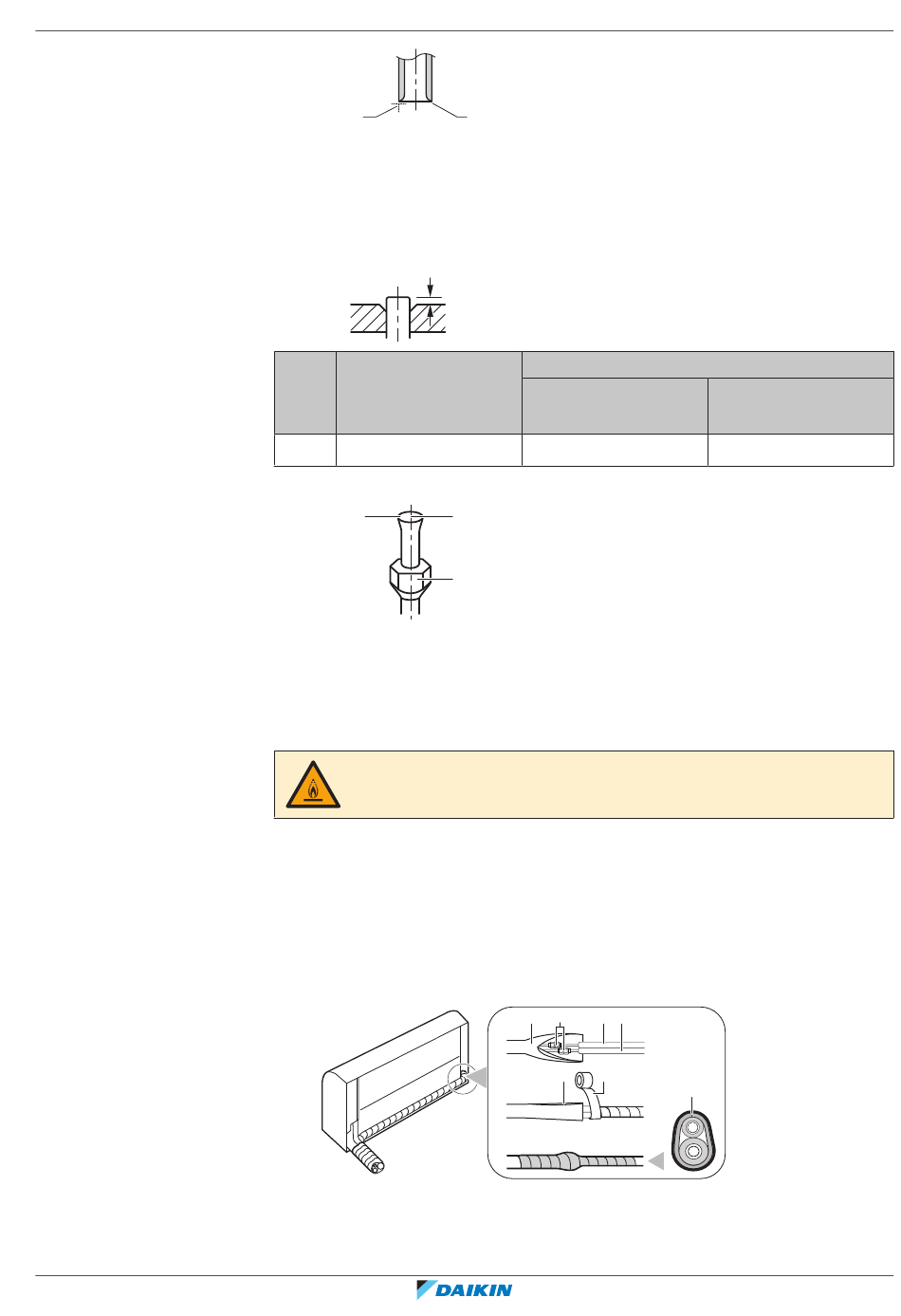

7.2.6 Kältemittelrohre an der Inneneinheit anschließen
FTXJ-A(W)(S)(B)
Innenraum-Klimagerät von Daikin
4P518023-12K – 2022.05
a
a Genau im rechten Winkel schneiden.
b Entgraten.
3 Entfernen Sie die Überwurfmutter vom Absperrventil und setzen Sie sie auf
das Rohr.
4 Dornen Sie das Rohr auf. Genau an die gezeigte Position setzen - siehe
nachfolgende Abbildung.
A
Bördelwerkzeug für
R32 (Kupplungstyp)
A 0~0,5 mm
5 Überprüfen Sie, dass die Bördelverbindung korrekt ausgeführt worden ist.
a
a Die innere Oberfläche der Bördelung MUSS makellos sein.
b Das Rohrende MUSS in einem perfekten Kreis aufgedornt sein.
c Stellen Sie sicher, dass die Überwurfmutter angepasst ist.
WARNUNG: SCHWER ENTZÜNDLICHES MATERIAL
Das Kältemittel innerhalb der Einheit ist leicht entzündlich.
▪ Rohrlänge. Kältemittelrohre so kurz wie möglich halten.
1 Kältemittelrohrleitungen mit Bördelanschlüssen an die Einheit anschließen.
2 Den Anschluss der Kältemittelrohrleitung mit Vinyl-Klebeband so umwickeln,
dass bei jeder Umwicklung mindestens die halbe Breite der vorherigen
Wicklung überlappt
Heizungsrohrisolierung oben behalten. Darauf achten, die Klebeband-
Umwicklung nicht zu fest zu ziehen.
a Abdeckung Heizungsrohrisolierung (auf Seite der Inneneinheit)
b Bördelanschlüsse
c Flüssigkeitsleitung (mit Isolierung) (bauseitig zu liefern)
d Gasleitung (mit Isolierung) (bauseitig zu liefern)
b
Herkömmliches Bördelwerkzeug
Kupplungstyp
(Typ Ridgid)
1,0~1,5 mm
b
c
wird. Den
a b c d
e f
7 Rohrinstallation
|
Flügelmuttertyp
(Typ Imperial)
1,5~2,0 mm
Schlitz der Abdeckung
e
